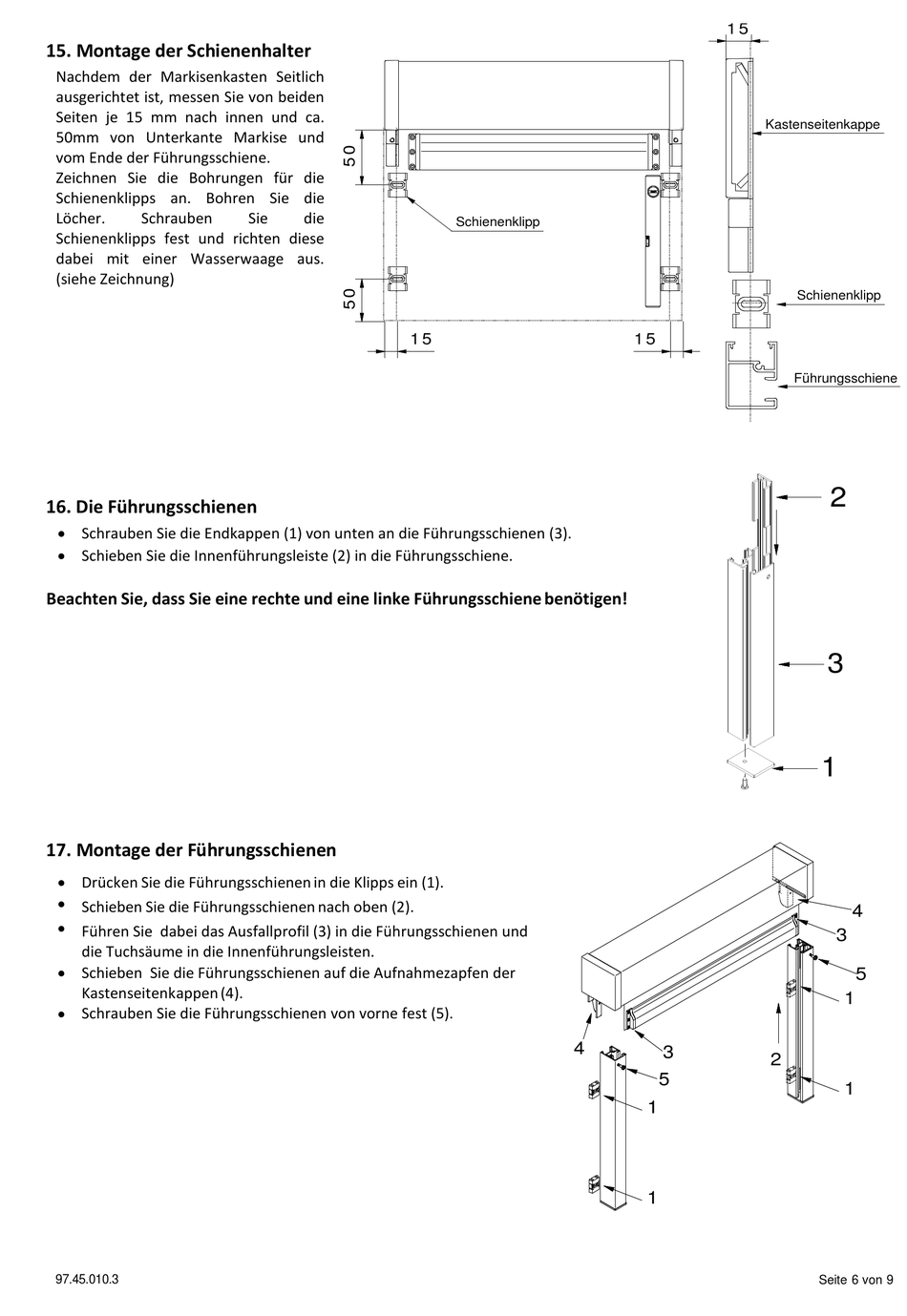

15. Montage der Schienenhalter

Nachdem der Markisenkasten Seitlich
ausgerichtet ist, messen Sie von beiden
Seiten je 15 mm nach innen und ca.
50mm von Unterkante Markise und
vom Ende der Führungsschiene.
Zeichnen Sie die Bohrungen für die
Schienenklipps an. Bohren Sie die
Löcher. Schrauben
Schienenklipps fest und richten diese
dabei mit einer Wasserwaage aus.
(siehe Zeichnung)
16. Die Führungsschienen
 Schrauben Sie die Endkappen (1) von unten an die Führungsschienen (3).
 Schieben Sie die Innenführungsleiste (2) in die Führungsschiene.
Beachten Sie, dass Sie eine rechte und eine linke Führungsschiene benötigen!
17. Montage der Führungsschienen
 Drücken Sie die Führungsschienen in die Klipps ein (1).
 Schieben Sie die Führungsschienen nach oben (2).
 Führen Sie dabei das Ausfallprofil (3) in die Führungsschienen und
die Tuchsäume in die Innenführungsleisten.
 Schieben Sie die Führungsschienen auf die Aufnahmezapfen der
Kastenseitenkappen (4).
 Schrauben Sie die Führungsschienen von vorne fest (5).
97.45.010.3
97.45.010 V2
97.45.010 V2
Sie die
1 5
Schienenklipp
4
1 5
Kastenseitenkappe
Schienenklipp
1 5
Führungsschiene
3
2
5
1
1
2
3
1
4
3
5
1
1
