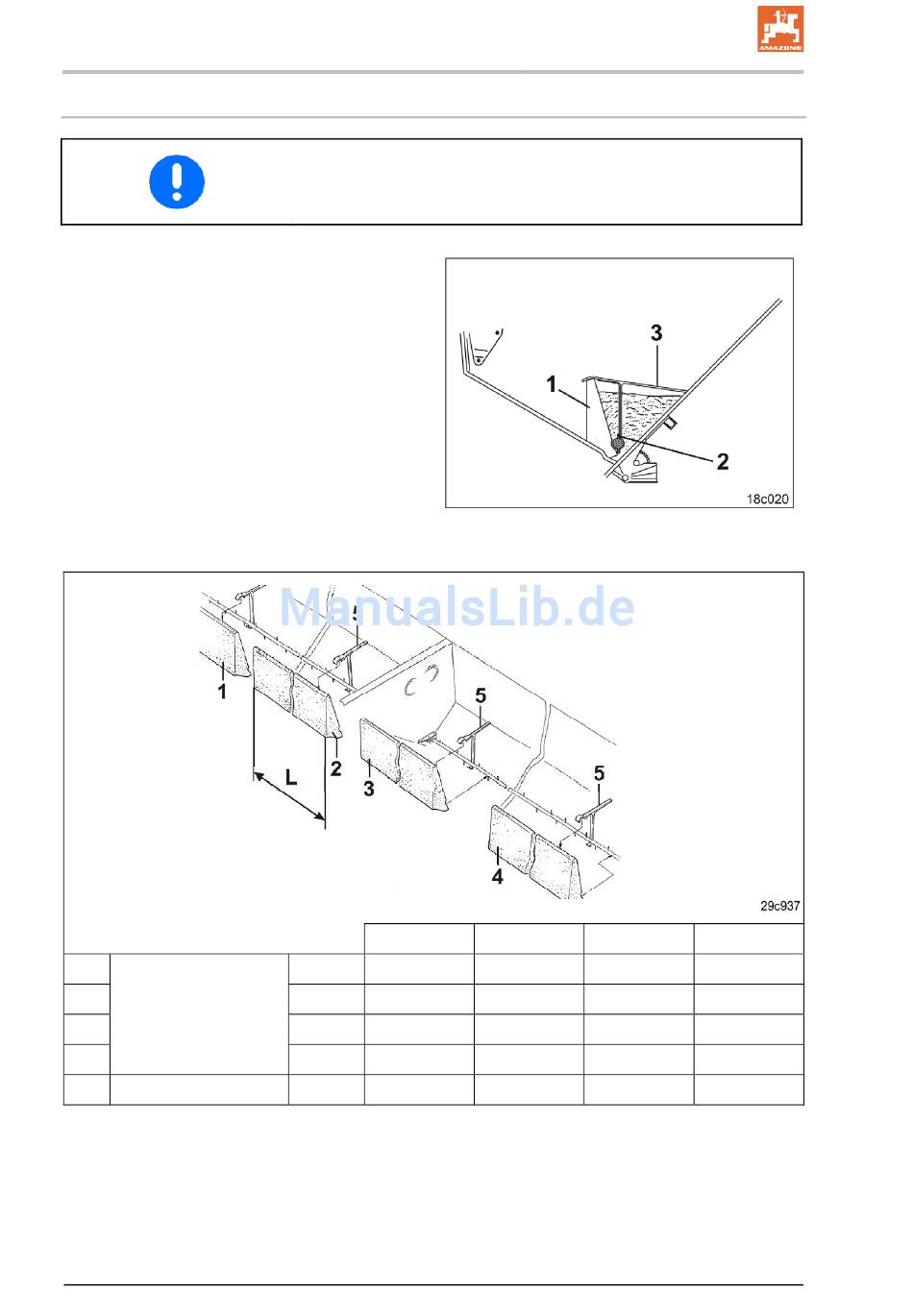

Rapseinsatz montieren

1. Den Antrieb der Rührwelle ausschalten
(siehe Kap. „Rührwellenantrieb", Seite 104).
2. Die Rührstifte (Fig. 191/2) der Rührwelle
senkrecht stellen.
3. Die Rapseinsatzprofile (Fig. 191/1) mit
Klemmen (Fig. 191/3) im Saatkasten befes-
tigen [siehe Montagezeichnung (Fig. 192)].
Die Rapseinsatzprofile stützen sich an der
Rührwelle ab.
1
2
Profillänge „L"
3
4
5 Klemmen
Fig. 192
154
Den Antrieb der Rührwelle ausschalten vor dem Einbau des
Rapseinsatzes in den Saatkasten.
Fig. 191
AD 253
[mm] 1025
⎯
[mm]
[mm] 1025
⎯
[mm]
[Stück] 6
AD 303 AD 353
⎯
1025
⎯
255
1025 1025
⎯
255
8 9
AD03 BAH0008-4 06.09
AD 403
1025
755
1025
755
10
