12.7
Schaltautomat einstellen (Fachwerkstatt)
1. Steuerventil 1 betätigen.
→
Den Hydraulikzylinder des Schaltautomaten
mit Druck beaufschlagen.
2. Die Kontermutter auf der Bügelschraube
lösen.
3. Den Kolben (Fig. 189/1) des Hydraulikzylin-
ders mit einem Gabelschlüssel so lange
drehen, bis die Blattfeder (Fig. 189/2) am
Schaltautomaten hörbar einrastet und zwi-
schen Blattfeder und Zahn ein Spiel von 1
bis 2 mm eingestellt ist.
4. Die Kontermutter festziehen.
5. Die Funktion des Schaltautomatens prüfen.
12.8
Fahrgassenmarkiergerät am Schaltkasten einstellen (Fachwerkstatt)
1. Den Bedienhebel so oft betätigen, bis die
Zahl „1" im Fenster des Schaltkasten er-
scheint.
2. Den Stellring (Fig. 190/1) lösen.
3. Den Steuerventil-Hebel (Fig. 190/1) nach
hinten drücken.
4. Den Stellring befestigen.
5. Die Funktion des Fahrgassenmarkiergeräts
prüfen.
AD03 BAH0008-4 06.09
Reinigen, Warten und Instandhalten

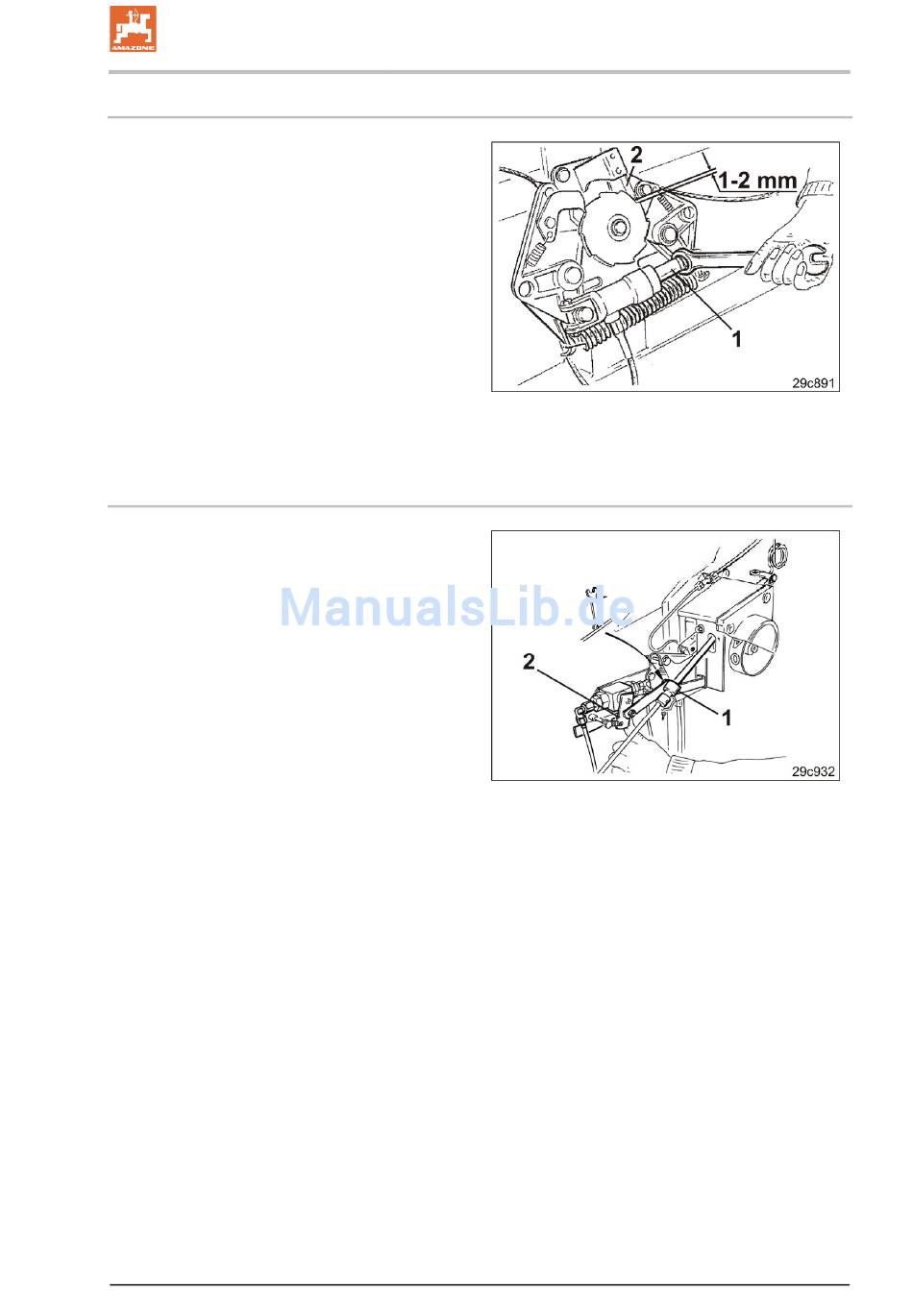

Fig. 189
Fig. 190
153
