8.11.2

Exaktstriegel-Druck einstellen

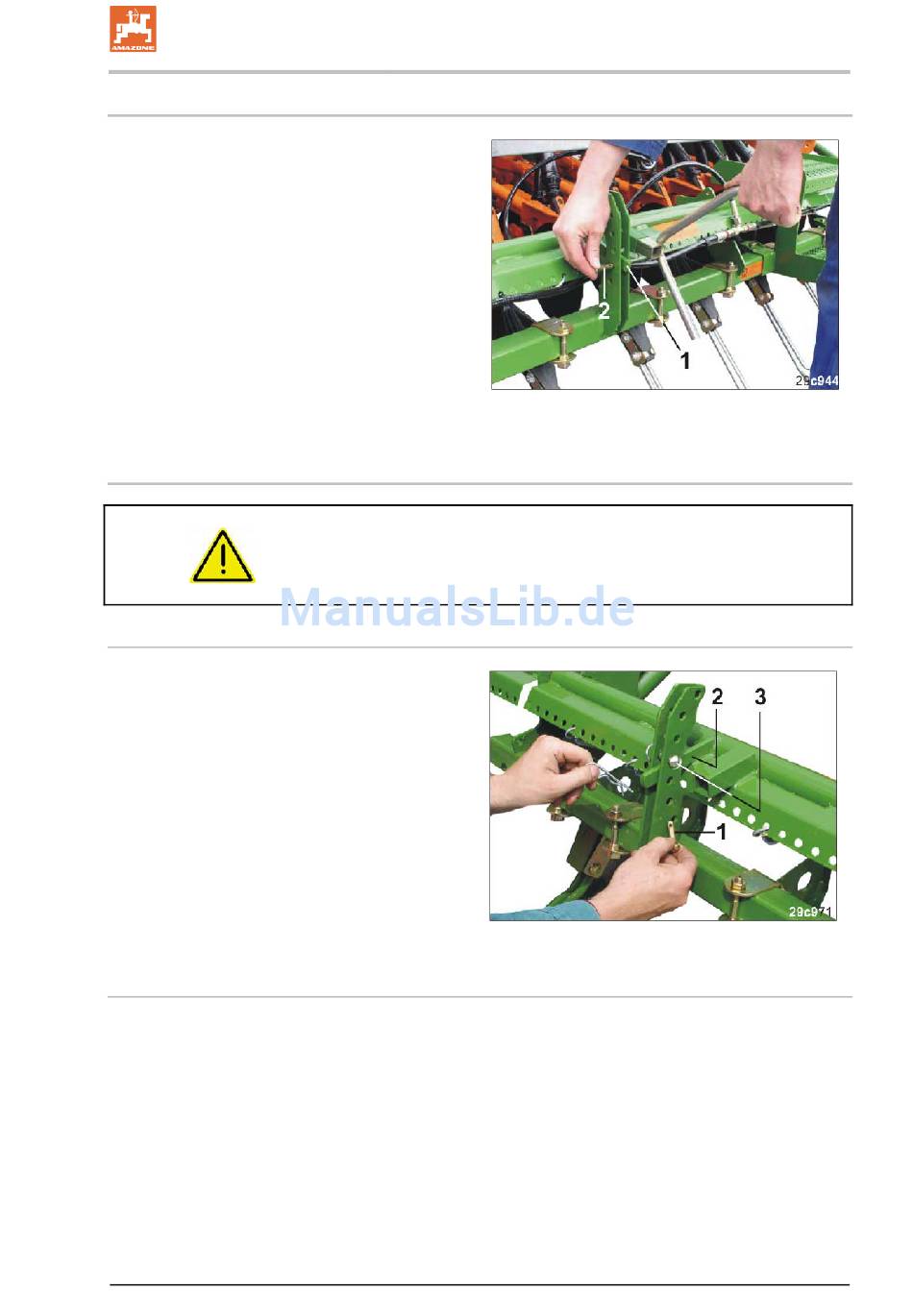

1. Den Hebel (Fig. 156/1) mit der Abdrehkur-
bel spannen.
2. Den Bolzen (Fig. 156/2) in eine Bohrung
unterhalb des Hebels stecken.
3. Den Hebel entspannen.
4. Den Bolzen mit einem Federstecker si-
chern.
5. Gleiche Einstellung vornehmen an allen
Verstellsegmenten.
8.11.3

Exaktstriegel-Druck, hydr. einstellen

Normalen Exaktstriegeldruck einstellen
1. Steuerventil 2 betätigen.
→
Hydraulikzylinder mit Druck beaufschlagen.
2. Handbremse anziehen, Traktormotor ab-
stellen und Zündschlüssel abziehen.
3. Den Bolzen (Fig. 157/1) in eine Bohrung
unterhalb des Hebels (Fig. 157/2) stecken
und mit einem Federstecker sichern.
4. Steuerventil 2 in Schwimmstellung bringen.
Erhöhten Exaktstriegeldruck einstellen
AD03 BAH0008-4 06.09
Fig. 156
WARNUNG
Personen aus dem Gefahrenbereich von Variogetriebe, Scharen
und Exaktstriegel verweisen.
Fig. 157
1. Das Steuerventil 2 in Schwimmstellung bringen.
2. Handbremse anziehen, Traktormotor abstellen und Zündschlüs-
sel abziehen.
3. Den zweiten Bolzen (Fig. 157/3) in eine Bohrung oberhalb des
Hebels (Fig. 157/2) stecken und mit einem Federstecker sichern.
Einstellungen
123
