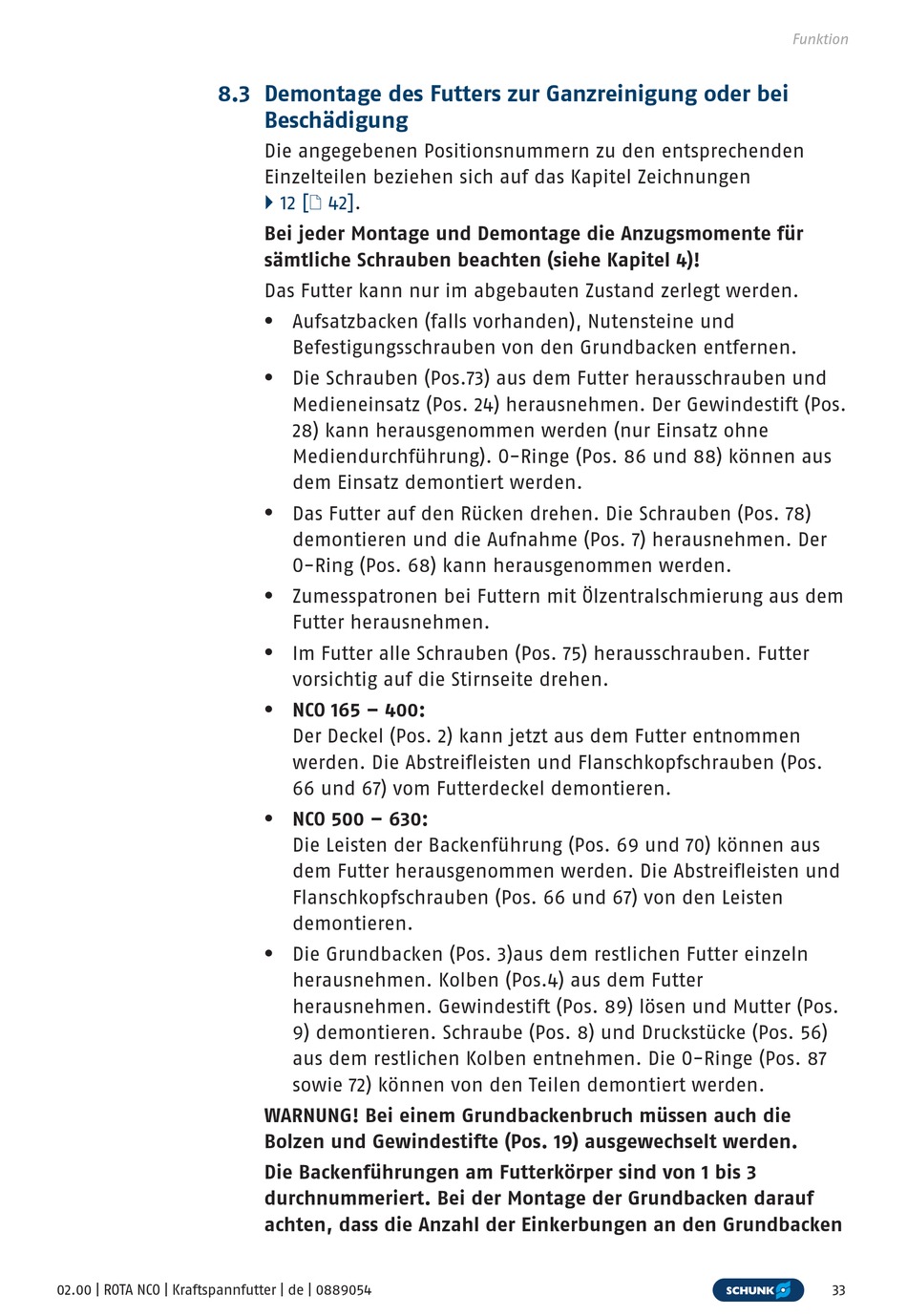

8.3 Demontage des Futters zur Ganzreinigung oder bei
02.00 | ROTA NCO | Kraftspannfutter | de | 0889054
Beschädigung
Die angegebenen Positionsnummern zu den entsprechenden
Einzelteilen beziehen sich auf das Kapitel Zeichnungen
[/ 42].
} 12
Bei jeder Montage und Demontage die Anzugsmomente für
sämtliche Schrauben beachten (siehe Kapitel 4)!
Das Futter kann nur im abgebauten Zustand zerlegt werden.
Aufsatzbacken (falls vorhanden), Nutensteine und
l
Befestigungsschrauben von den Grundbacken entfernen.
Die Schrauben (Pos.73) aus dem Futter herausschrauben und
l
Medieneinsatz (Pos. 24) herausnehmen. Der Gewindestift (Pos.
28) kann herausgenommen werden (nur Einsatz ohne
Mediendurchführung). O-Ringe (Pos. 86 und 88) können aus
dem Einsatz demontiert werden.
Das Futter auf den Rücken drehen. Die Schrauben (Pos. 78)
l
demontieren und die Aufnahme (Pos. 7) herausnehmen. Der
O-Ring (Pos. 68) kann herausgenommen werden.
Zumesspatronen bei Futtern mit Ölzentralschmierung aus dem
l
Futter herausnehmen.
Im Futter alle Schrauben (Pos. 75) herausschrauben. Futter
l
vorsichtig auf die Stirnseite drehen.
NCO 165 – 400:
l
Der Deckel (Pos. 2) kann jetzt aus dem Futter entnommen
werden. Die Abstreifleisten und Flanschkopfschrauben (Pos.
66 und 67) vom Futterdeckel demontieren.
NCO 500 – 630:
l
Die Leisten der Backenführung (Pos. 69 und 70) können aus
dem Futter herausgenommen werden. Die Abstreifleisten und
Flanschkopfschrauben (Pos. 66 und 67) von den Leisten
demontieren.
Die Grundbacken (Pos. 3)aus dem restlichen Futter einzeln
l
herausnehmen. Kolben (Pos.4) aus dem Futter
herausnehmen. Gewindestift (Pos. 89) lösen und Mutter (Pos.
9) demontieren. Schraube (Pos. 8) und Druckstücke (Pos. 56)
aus dem restlichen Kolben entnehmen. Die O-Ringe (Pos. 87
sowie 72) können von den Teilen demontiert werden.
WARNUNG! Bei einem Grundbackenbruch müssen auch die
Bolzen und Gewindestifte (Pos. 19) ausgewechselt werden.
Die Backenführungen am Futterkörper sind von 1 bis 3
durchnummeriert. Bei der Montage der Grundbacken darauf
achten, dass die Anzahl der Einkerbungen an den Grundbacken
Funktion
33
