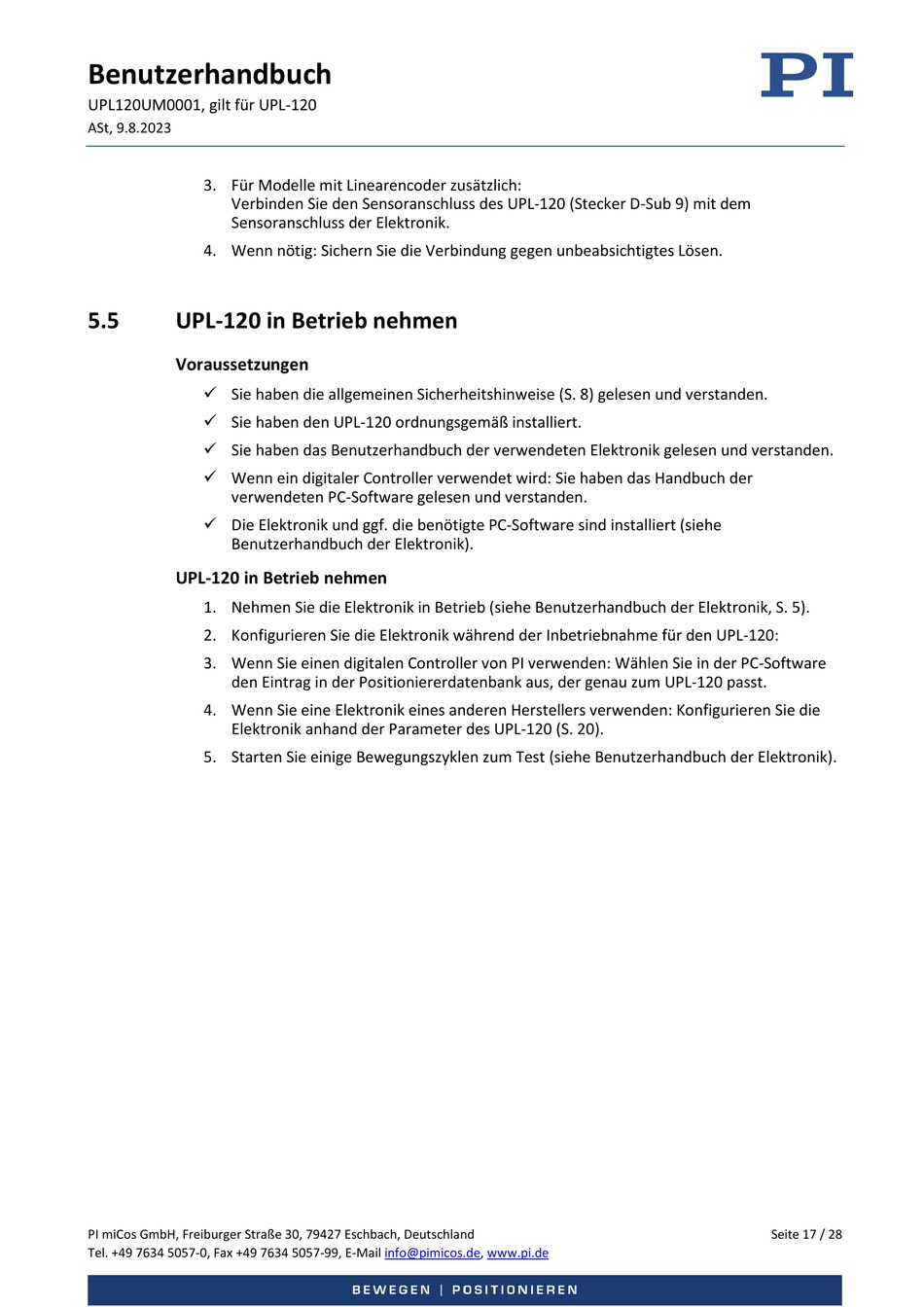

Benutzerhandbuch
UPL120UM0001, gilt für UPL-120
ASt, 9.8.2023
3. Für Modelle mit Linearencoder zusätzlich:
Verbinden Sie den Sensoranschluss des UPL-120 (Stecker D-Sub 9) mit dem
Sensoranschluss der Elektronik.
4. Wenn nötig: Sichern Sie die Verbindung gegen unbeabsichtigtes Lösen.
5.5
UPL-120 in Betrieb nehmen
Voraussetzungen
Sie haben die allgemeinen Sicherheitshinweise (S. 8) gelesen und verstanden.
Sie haben den UPL-120 ordnungsgemäß installiert.
Sie haben das Benutzerhandbuch der verwendeten Elektronik gelesen und verstanden.
Wenn ein digitaler Controller verwendet wird: Sie haben das Handbuch der
verwendeten PC-Software gelesen und verstanden.
Die Elektronik und ggf. die benötigte PC-Software sind installiert (siehe
Benutzerhandbuch der Elektronik).
UPL-120 in Betrieb nehmen
1. Nehmen Sie die Elektronik in Betrieb (siehe Benutzerhandbuch der Elektronik, S. 5).
2. Konfigurieren Sie die Elektronik während der Inbetriebnahme für den UPL-120:
3. Wenn Sie einen digitalen Controller von PI verwenden: Wählen Sie in der PC-Software
den Eintrag in der Positioniererdatenbank aus, der genau zum UPL-120 passt.
4. Wenn Sie eine Elektronik eines anderen Herstellers verwenden: Konfigurieren Sie die
Elektronik anhand der Parameter des UPL-120 (S. 20).
5. Starten Sie einige Bewegungszyklen zum Test (siehe Benutzerhandbuch der Elektronik).
PI miCos GmbH, Freiburger Straße 30, 79427 Eschbach, Deutschland
Tel. +49 7634 5057-0, Fax +49 7634 5057-99, E-Mail info@pimicos.de,
www.pi.de
Seite 17 / 28
