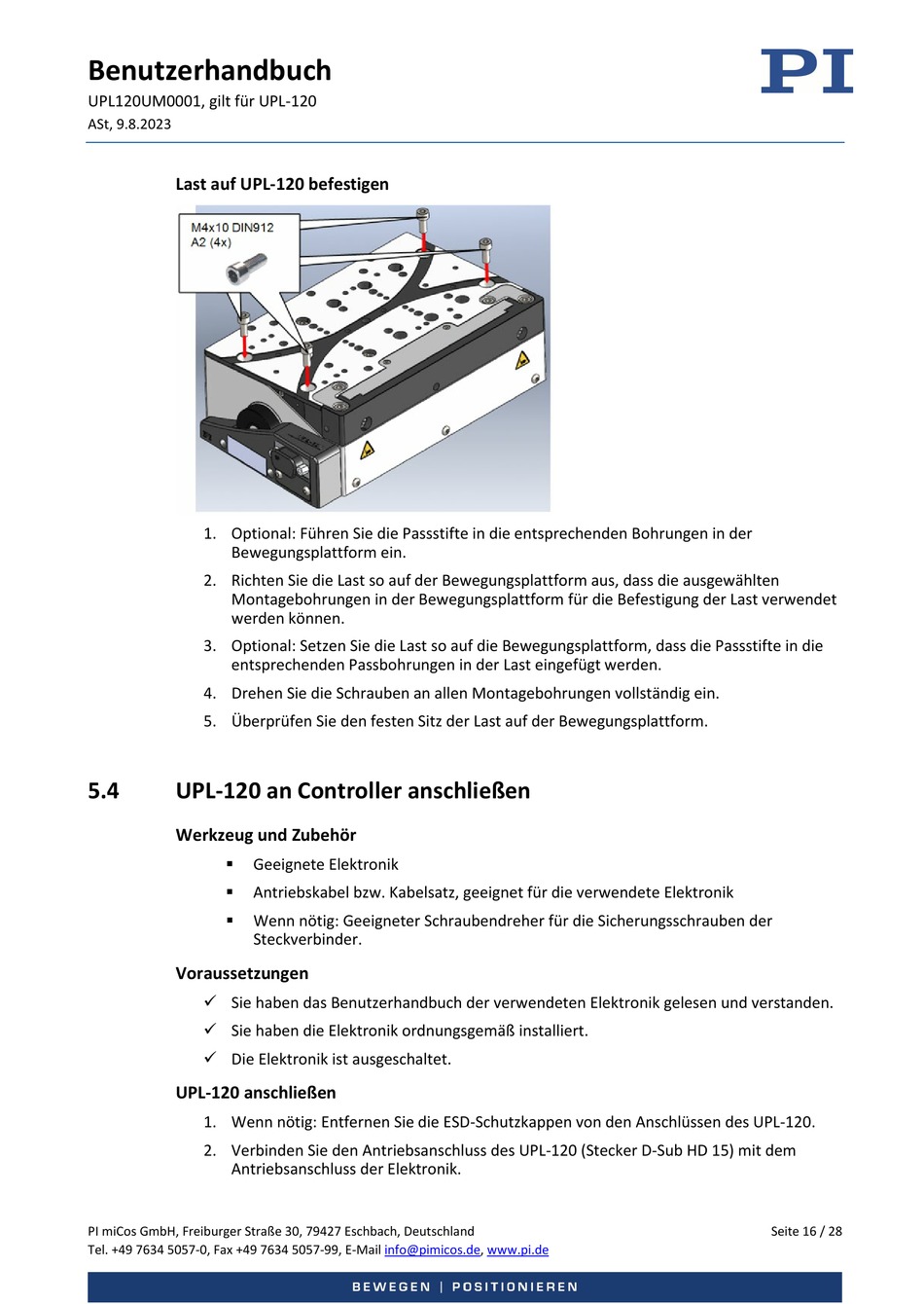

Last auf UPL-120 befestigen
1. Optional: Führen Sie die Passstifte in die entsprechenden Bohrungen in der
Bewegungsplattform ein.
2. Richten Sie die Last so auf der Bewegungsplattform aus, dass die ausgewählten
Montagebohrungen in der Bewegungsplattform für die Befestigung der Last verwendet
werden können.
3. Optional: Setzen Sie die Last so auf die Bewegungsplattform, dass die Passstifte in die
entsprechenden Passbohrungen in der Last eingefügt werden.
4. Drehen Sie die Schrauben an allen Montagebohrungen vollständig ein.
5. Überprüfen Sie den festen Sitz der Last auf der Bewegungsplattform.
5.4
UPL-120 an Controller anschließen
Werkzeug und Zubehör
Geeignete Elektronik
Antriebskabel bzw. Kabelsatz, geeignet für die verwendete Elektronik
Wenn nötig: Geeigneter Schraubendreher für die Sicherungsschrauben der
Steckverbinder.
Voraussetzungen
Sie haben das Benutzerhandbuch der verwendeten Elektronik gelesen und verstanden.
Sie haben die Elektronik ordnungsgemäß installiert.
Die Elektronik ist ausgeschaltet.
UPL-120 anschließen
1. Wenn nötig: Entfernen Sie die ESD-Schutzkappen von den Anschlüssen des UPL-120.
2. Verbinden Sie den Antriebsanschluss des UPL-120 (Stecker D-Sub HD 15) mit dem
Antriebsanschluss der Elektronik.
