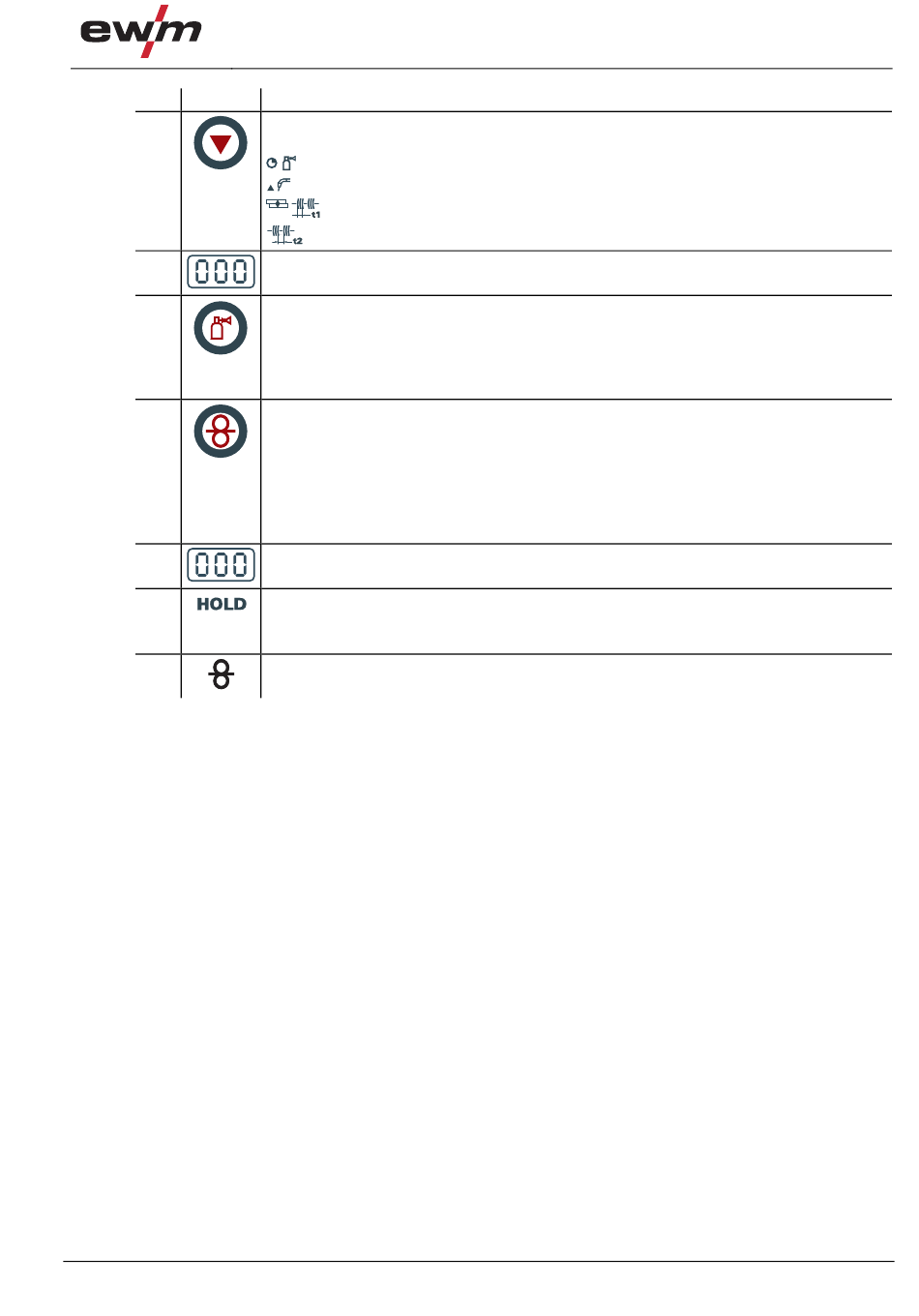

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Taste, Ablaufparameter
Die Parametereinstellung erfolgt am Drehknopf
Gasnachströmzeit „GnS" (0,0 bis 10,0 s)
Drahtrückbrand „drb" (-50 % bis +50 %)
Punktzeit / Pulszeit „t1" (0,1 s bis 5,0 s)
Pulspause „t2" (0,1 s bis 2,0 s)
Anzeige, unten
Anzeige Drahtvorschubgeschwindigkeit, Schweißstrom und Ablaufparameter
Taste, Gastest
Während Prüfung und Einstellung der Gasdurchflussmenge bleiben Schweißspannung
und Drahtvorschub abgeschaltet.
Nach einmaligem Betätigen des Tasters fließt für ca. 25 s Schutzgas. Durch
nochmaliges Betätigen kann der Vorgang jederzeit unterbrochen werden.
Taste, Drahteinfädeln
Zum Einfädeln der Drahtelektrode beim Drahtspulenwechsel
(Geschwindigkeit = 6,0 m/min, konstant)
Der Schweißdraht wird spannungsfrei in das Schlauchpaket eingefädelt,
ohne dass Gas ausströmt.
Hierdurch wird ein hohes Maß an Sicherheit für den Schweißer gewährt, weil ein
versehentliches Zünden des Lichtbogens nicht möglich ist.
Anzeige, oben
Anzeige Schweißspannung oder Bezeichner der Ablaufparameter
Signalleuchte, HOLD
Leuchtet:
Anzeige zeigt zuletzt geschweißte Parameter.
Leuchtet nicht:
Anzeige zeigt Soll-, bzw. während des Schweißens Istwerte.
Signalleuchte, Drahtgeschwindigkeit
Leuchtet, wenn die Drahtgeschwindigkeit angezeigt wird.
Gerätesteuerung - Bedienelemente
