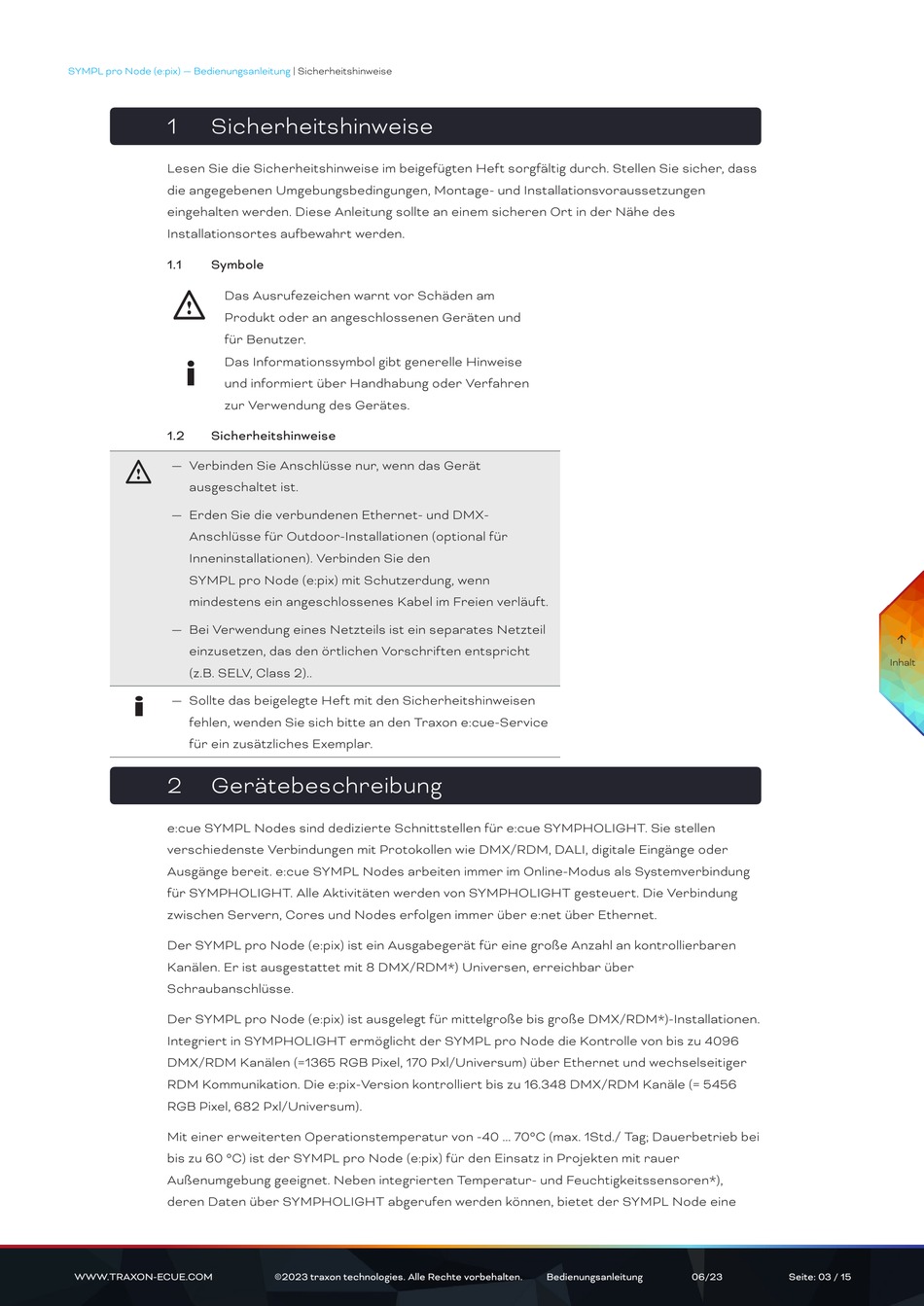

SYMPL pro Node (e:pix) — Bedienungsanleitung
1
Sicherheitshinweise
Lesen Sie die Sicherheitshinweise im beigefügten Heft sorgfältig durch. Stellen Sie sicher, dass
die angegebenen Umgebungsbedingungen, Montage- und Installationsvoraussetzungen
eingehalten werden. Diese Anleitung sollte an einem sicheren Ort in der Nähe des
Installationsortes aufbewahrt werden.
1.1
Symbole
Das Ausrufezeichen warnt vor Schäden am
!
Produkt oder an angeschlossenen Geräten und
für Benutzer.
i
Das Informationssymbol gibt generelle Hinweise
und informiert über Handhabung oder Verfahren
zur Verwendung des Gerätes.
1.2
Sicherheitshinweise
— Verbinden Sie Anschlüsse nur, wenn das Gerät
!
ausgeschaltet ist.
— Erden Sie die verbundenen Ethernet- und DMX-
Anschlüsse für Outdoor-Installationen (optional für
Inneninstallationen). Verbinden Sie den
SYMPL pro Node (e:pix) mit Schutzerdung, wenn
mindestens ein angeschlossenes Kabel im Freien verläuft.
— Bei Verwendung eines Netzteils ist ein separates Netzteil
einzusetzen, das den örtlichen Vorschriften entspricht
(z.B. SELV, Class 2)..
i
— Sollte das beigelegte Heft mit den Sicherheitshinweisen
fehlen, wenden Sie sich bitte an den Traxon e:cue-Service
für ein zusätzliches Exemplar.
2
Gerätebeschreibung
e:cue SYMPL Nodes sind dedizierte Schnittstellen für e:cue SYMPHOLIGHT. Sie stellen
verschiedenste Verbindungen mit Protokollen wie DMX/RDM, DALI, digitale Eingänge oder
Ausgänge bereit. e:cue SYMPL Nodes arbeiten immer im Online-Modus als Systemverbindung
für SYMPHOLIGHT. Alle Aktivitäten werden von SYMPHOLIGHT gesteuert. Die Verbindung
zwischen Servern, Cores und Nodes erfolgen immer über e:net über Ethernet.
Der SYMPL pro Node (e:pix) ist ein Ausgabegerät für eine große Anzahl an kontrollierbaren
Kanälen. Er ist ausgestattet mit 8 DMX/RDM*) Universen, erreichbar über
Schraubanschlüsse.
Der SYMPL pro Node (e:pix) ist ausgelegt für mittelgroße bis große DMX/RDM*)-Installationen.
Integriert in SYMPHOLIGHT ermöglicht der SYMPL pro Node die Kontrolle von bis zu 4096
DMX/RDM Kanälen (=1365 RGB Pixel, 170 Pxl/Universum) über Ethernet und wechselseitiger
RDM Kommunikation. Die e:pix-Version kontrolliert bis zu 16.348 DMX/RDM Kanäle (= 5456
RGB Pixel, 682 Pxl/Universum).
Mit einer erweiterten Operationstemperatur von -40 ... 70°C (max. 1Std./ Tag; Dauerbetrieb bei
bis zu 60 °C) ist der SYMPL pro Node (e:pix) für den Einsatz in Projekten mit rauer
Außenumgebung geeignet. Neben integrierten Temperatur- und Feuchtigkeitssensoren*),
deren Daten über SYMPHOLIGHT abgerufen werden können, bietet der SYMPL Node eine
WWW.TRAXON-ECUE.COM
| Sicherheitshinweise
©2023 traxon technologies. Alle Rechte vorbehalten.
Bedienungsanleitung
06/23
