LIGHTDRIVE+ WiFi — Konfigurationsanleitung
Tone-Lichtbalken:
— zeigt bei Neustart den WLAN-Verbindungsstatuts an, bis ein beliebiger Taster betätigt wird.
Grün: mit einem anderen WLAN verbunden.
Rot: geöffneter Access Point, keine Verbindung zu einem anderen WLAN.
— zeigt die aktuelle Farb- oder Geschwindigkeits-Anpassung an (siehe
laufenden Szene" (Seite

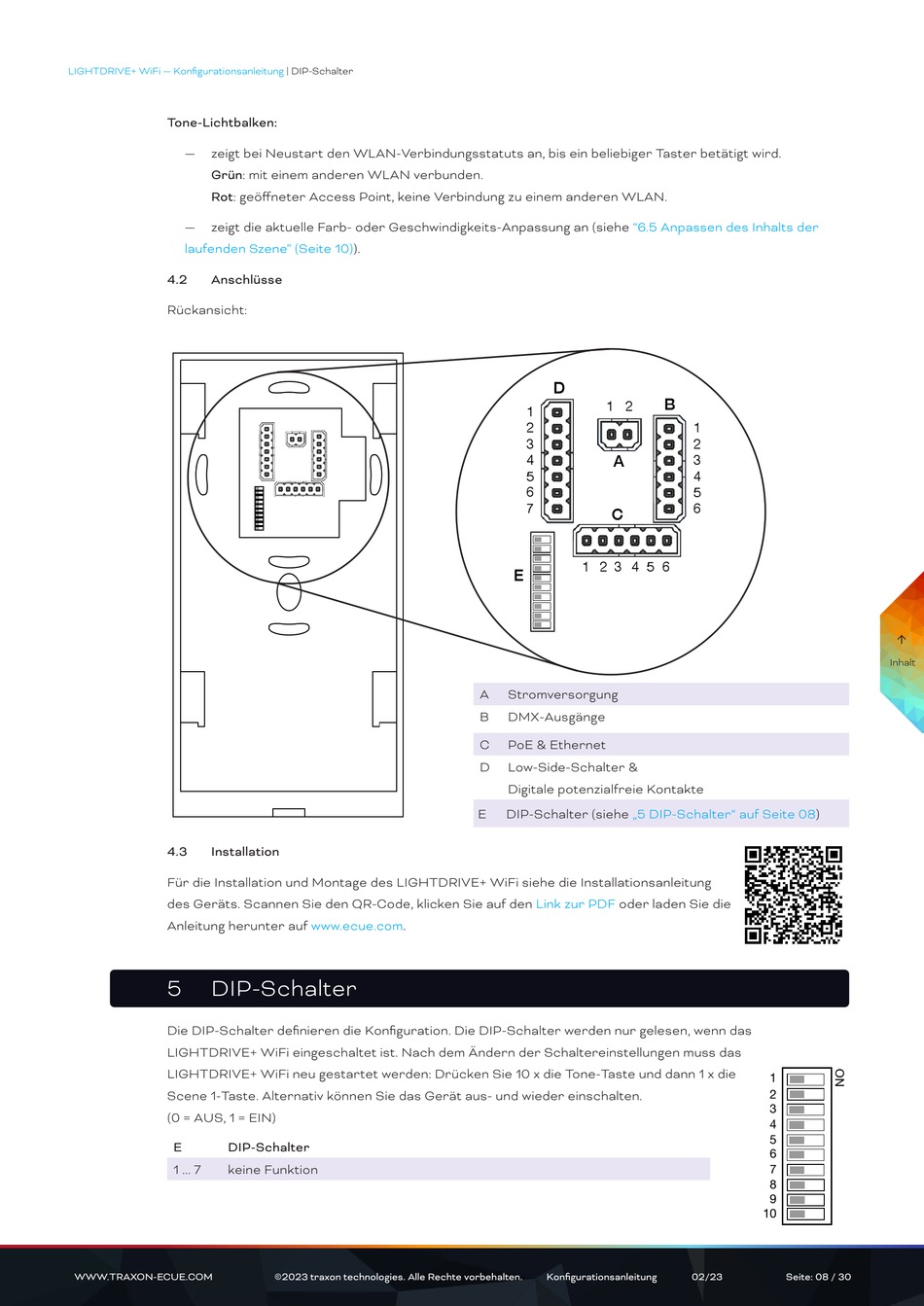

4.2 Anschlüsse
Rückansicht:
4.3

Installation

Für die Installation und Montage des LIGHTDRIVE+ WiFi siehe die Installationsanleitung
des Geräts. Scannen Sie den QR-Code, klicken Sie auf den
Anleitung herunter auf www.ecue.com.
5

DIP-Schalter

Die DIP-Schalter definieren die Konfiguration. Die DIP-Schalter werden nur gelesen, wenn das
LIGHTDRIVE+ WiFi eingeschaltet ist. Nach dem Ändern der Schaltereinstellungen muss das
LIGHTDRIVE+ WiFi neu gestartet werden: Drücken Sie 10 x die Tone-Taste und dann 1 x die
Scene 1-Taste. Alternativ können Sie das Gerät aus- und wieder einschalten.
(0 = AUS, 1 = EIN)
E DIP-Schalter
1 ... 7 keine Funktion
WWW.TRAXON-ECUE.COM
| DIP-Schalter
10)).
©2023 traxon technologies. Alle Rechte vorbehalten.
"6.5 Anpassen des Inhalts der
D
1 2
1
2
3
A
4
5
6
7
C
1 2 3 4 5 6
E
A Stromversorgung
B DMX-Ausgänge
C PoE & Ethernet
D Low-Side-Schalter &
Digitale potenzialfreie Kontakte
E DIP-Schalter (siehe „5 DIP-Schalter" auf Seite
Link zur PDF oder laden Sie die
Konfigurationsanleitung
B
1
2
3
4
5
6
08)
1
2
3
4
5
6
7
8
9
10
