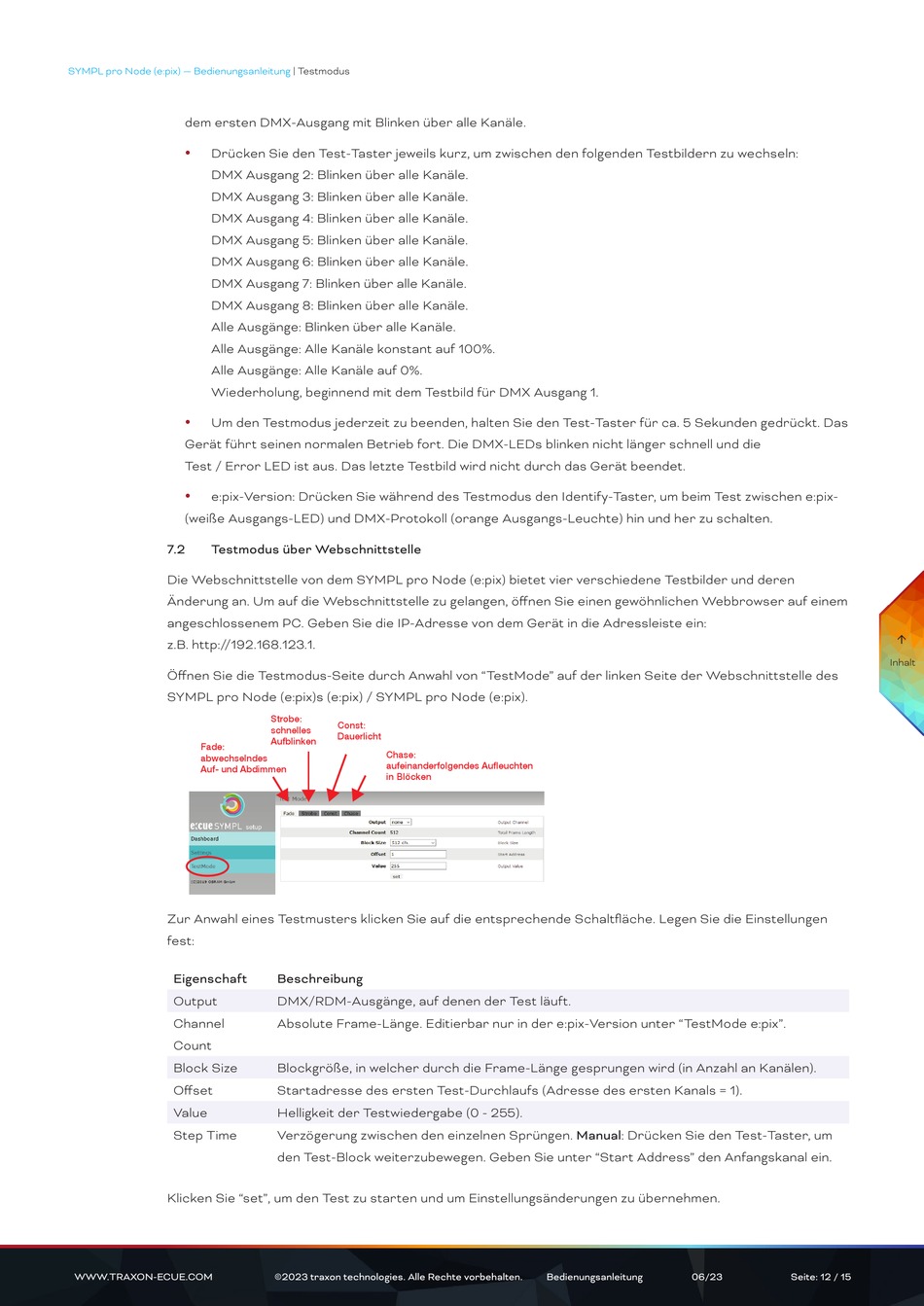

SYMPL pro Node (e:pix) — Bedienungsanleitung
dem ersten DMX-Ausgang mit Blinken über alle Kanäle.
y
Drücken Sie den Test-Taster jeweils kurz, um zwischen den folgenden Testbildern zu wechseln:
DMX Ausgang 2: Blinken über alle Kanäle.
DMX Ausgang 3: Blinken über alle Kanäle.
DMX Ausgang 4: Blinken über alle Kanäle.
DMX Ausgang 5: Blinken über alle Kanäle.
DMX Ausgang 6: Blinken über alle Kanäle.
DMX Ausgang 7: Blinken über alle Kanäle.
DMX Ausgang 8: Blinken über alle Kanäle.
Alle Ausgänge: Blinken über alle Kanäle.
Alle Ausgänge: Alle Kanäle konstant auf 100%.
Alle Ausgänge: Alle Kanäle auf 0%.
Wiederholung, beginnend mit dem Testbild für DMX Ausgang 1.
y
Um den Testmodus jederzeit zu beenden, halten Sie den Test-Taster für ca. 5 Sekunden gedrückt. Das
Gerät führt seinen normalen Betrieb fort. Die DMX-LEDs blinken nicht länger schnell und die
Test / Error LED ist aus. Das letzte Testbild wird nicht durch das Gerät beendet.
y
e:pix-Version: Drücken Sie während des Testmodus den Identify-Taster, um beim Test zwischen e:pix-
(weiße Ausgangs-LED) und DMX-Protokoll (orange Ausgangs-Leuchte) hin und her zu schalten.
7.2
Testmodus über Webschnittstelle
Die Webschnittstelle von dem SYMPL pro Node (e:pix) bietet vier verschiedene Testbilder und deren
Änderung an. Um auf die Webschnittstelle zu gelangen, öffnen Sie einen gewöhnlichen Webbrowser auf einem
angeschlossenem PC. Geben Sie die IP-Adresse von dem Gerät in die Adressleiste ein:
z.B. http://192.168.123.1.
Öffnen Sie die Testmodus-Seite durch Anwahl von "TestMode" auf der linken Seite der Webschnittstelle des
SYMPL pro Node (e:pix)s (e:pix) / SYMPL pro Node (e:pix).
Fade:
abwechselndes
Auf- und Abdimmen
Zur Anwahl eines Testmusters klicken Sie auf die entsprechende Schaltfläche. Legen Sie die Einstellungen
fest:
Eigenschaft
Output
Channel
Count
Block Size
Offset
Value
Step Time
Klicken Sie "set", um den Test zu starten und um Einstellungsänderungen zu übernehmen.
WWW.TRAXON-ECUE.COM
| Testmodus
Strobe:
Const:
schnelles
Dauerlicht
Aufblinken
Chase:
aufeinanderfolgendes Aufleuchten
in Blöcken
Beschreibung
DMX/RDM-Ausgänge, auf denen der Test läuft.
Absolute Frame-Länge. Editierbar nur in der e:pix-Version unter "TestMode e:pix".
Blockgröße, in welcher durch die Frame-Länge gesprungen wird (in Anzahl an Kanälen).
Startadresse des ersten Test-Durchlaufs (Adresse des ersten Kanals = 1).
Helligkeit der Testwiedergabe (0 - 255).
Verzögerung zwischen den einzelnen Sprüngen. Manual: Drücken Sie den Test-Taster, um
den Test-Block weiterzubewegen. Geben Sie unter "Start Address" den Anfangskanal ein.
©2023 traxon technologies. Alle Rechte vorbehalten.
Bedienungsanleitung
06/23
