DMX2CC 6CH / 12CH — Bedienungsanleitung
4

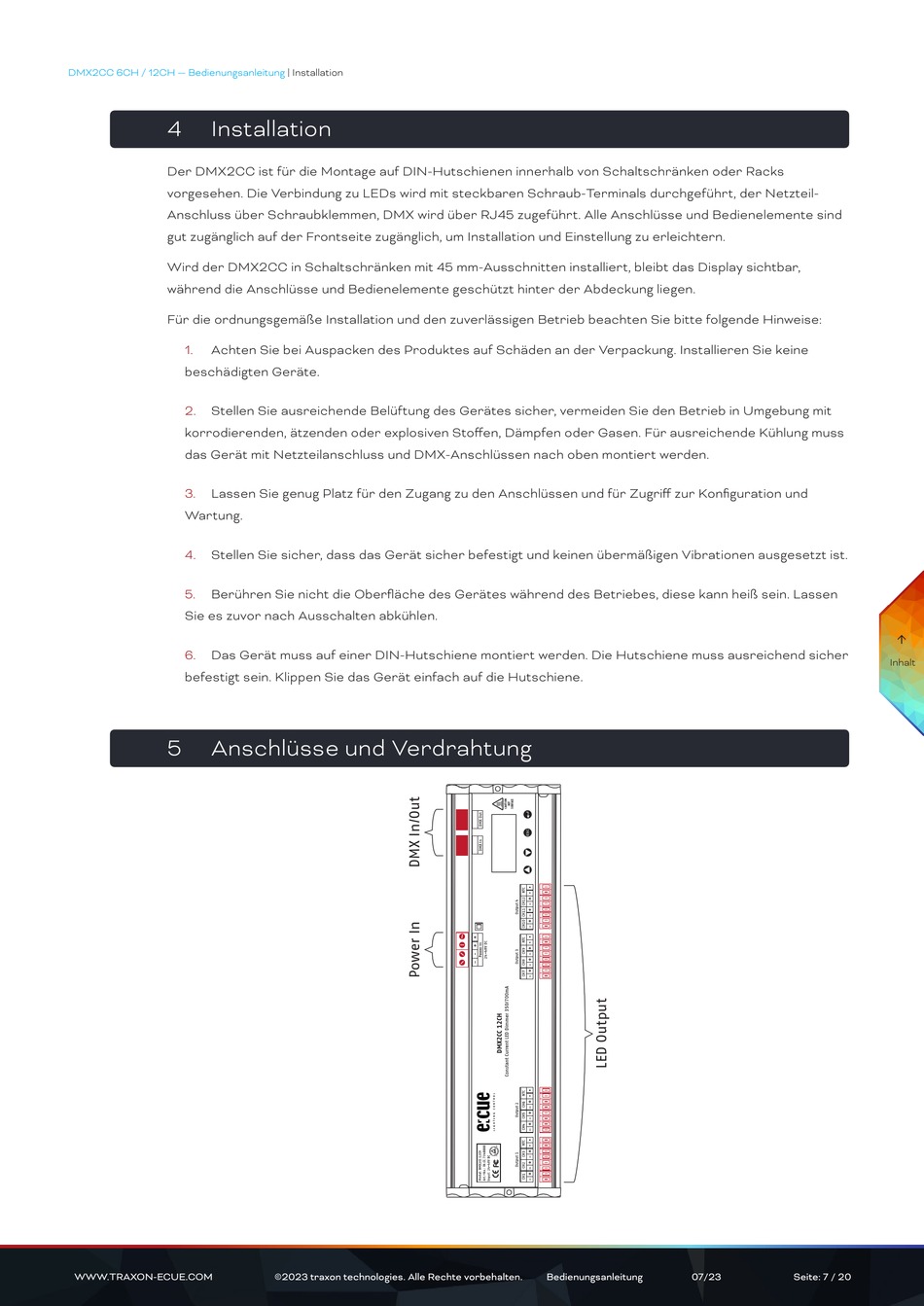

Installation
Der DMX2CC ist für die Montage auf DIN-Hutschienen innerhalb von Schaltschränken oder Racks
vorgesehen. Die Verbindung zu LEDs wird mit steckbaren Schraub-Terminals durchgeführt, der Netzteil-
Anschluss über Schraubklemmen, DMX wird über RJ45 zugeführt. Alle Anschlüsse und Bedienelemente sind
gut zugänglich auf der Frontseite zugänglich, um Installation und Einstellung zu erleichtern.
Wird der DMX2CC in Schaltschränken mit 45 mm-Ausschnitten installiert, bleibt das Display sichtbar,
während die Anschlüsse und Bedienelemente geschützt hinter der Abdeckung liegen.
Für die ordnungsgemäße Installation und den zuverlässigen Betrieb beachten Sie bitte folgende Hinweise:
1.
Achten Sie bei Auspacken des Produktes auf Schäden an der Verpackung. Installieren Sie keine
beschädigten Geräte.
2.
Stellen Sie ausreichende Belüftung des Gerätes sicher, vermeiden Sie den Betrieb in Umgebung mit
korrodierenden, ätzenden oder explosiven Stoffen, Dämpfen oder Gasen. Für ausreichende Kühlung muss
das Gerät mit Netzteilanschluss und DMX-Anschlüssen nach oben montiert werden.
3.
Lassen Sie genug Platz für den Zugang zu den Anschlüssen und für Zugriff zur Konfiguration und
Wartung.
4.
Stellen Sie sicher, dass das Gerät sicher befestigt und keinen übermäßigen Vibrationen ausgesetzt ist.
5.
Berühren Sie nicht die Oberfläche des Gerätes während des Betriebes, diese kann heiß sein. Lassen
Sie es zuvor nach Ausschalten abkühlen.
6.
Das Gerät muss auf einer DIN-Hutschiene montiert werden. Die Hutschiene muss ausreichend sicher
befestigt sein. Klippen Sie das Gerät einfach auf die Hutschiene.
5
Anschlüsse und Verdrahtung
