20 • Produktbeschreibung
Rev. 00 05/23
Der benötigte Abblasdruck beträgt 2 bar. Die Düsen blasen in
vorbestimmten Zeitabständen das am Boden befindliche Pulver zu den
Absaugschlitzen. Das Pulver wird durch die Schlitze abgesaugt und der
Kabinenboden wird dadurch gereinigt.
Die Ventile zur Steuerung der Bodenabblasungs-Segmente befinden sich
im Kabinenunterbau.
Der benötigte Eingangsdruck für die Ventile der Bodenabblasung
muss 4 bar betragen.
–
Der Druckregler für die Bodenabblasung darf auf max. 2 bar
eingestellt werden.

Pulverabsaugung

Die Pulverabsaugung erfolgt über einen in Längsrichtung angeordneten
Absaugkanal im Kabinenboden. Das Pulver, das von der
Bodenabblasung zu dem Absaugschlitz geblasen wurde, wird jetzt
gleichmässig über die ganze Kabinenlänge eingesaugt.

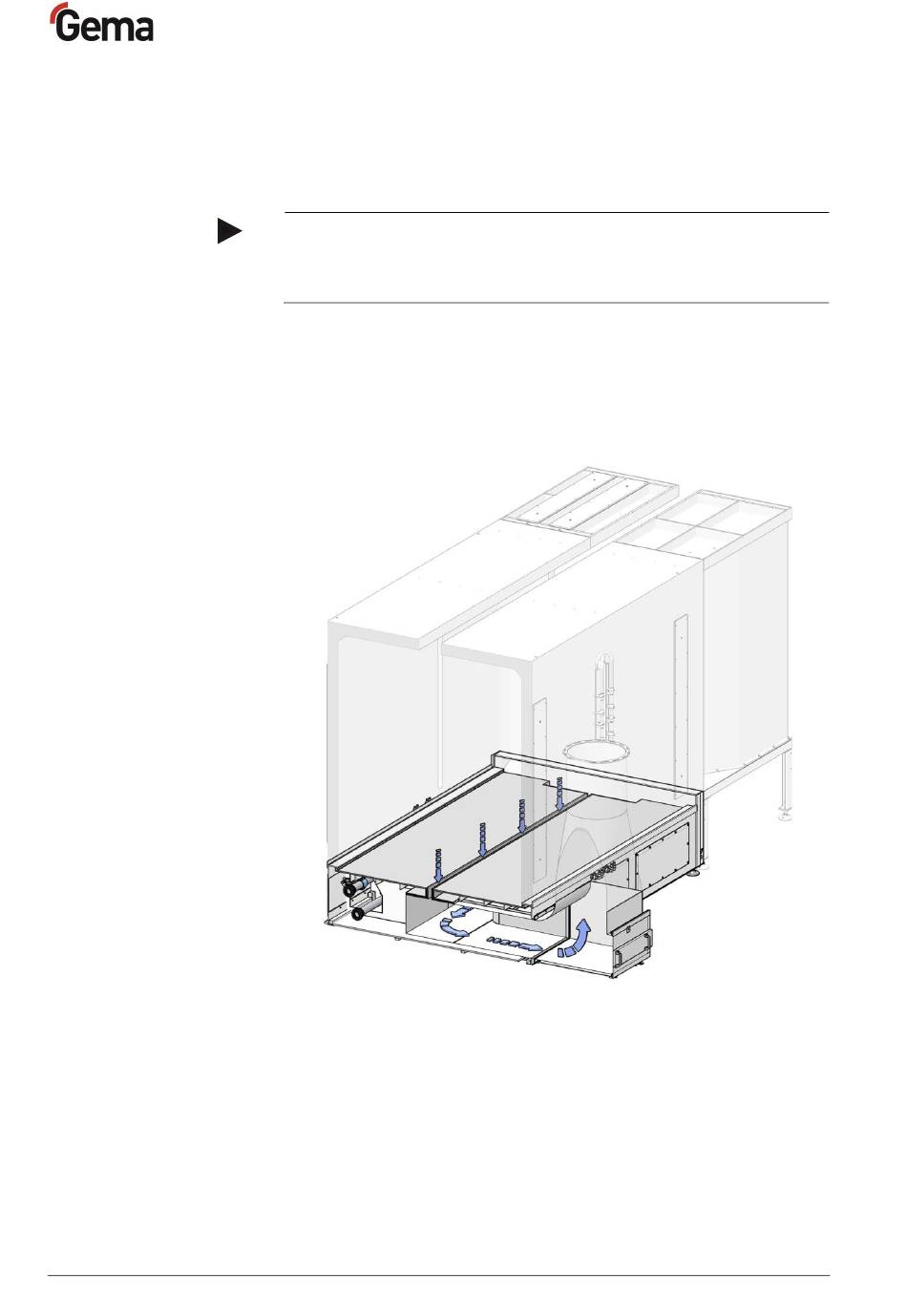

Abb. 5: Pulverabsaugung (Schnitt)
Der Absaugkanal wird am Kabinenende zu einem Querkanal, welcher
über einen Servicedeckel einsehbar ist. Die Rohre sind selbstreinigend
und können mit Druckluft ausgeblasen werden.
Das gesammelte Pulver wird zum Zyklonabscheider weitergefördert.
Pulverablagerungen an den Kabinenwänden müssen von Zeit zu Zeit
manuell gereinigt werden.
