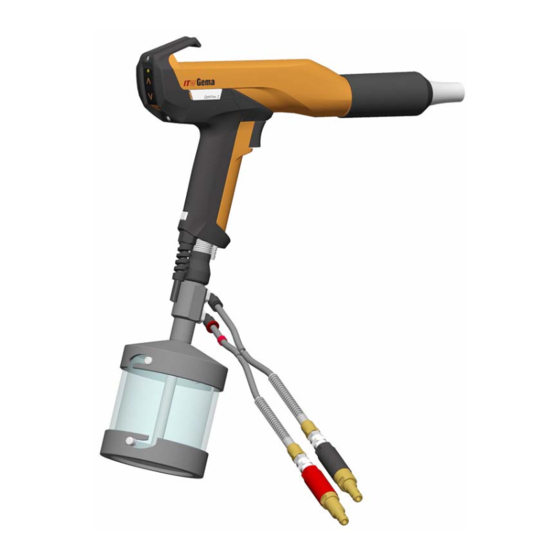

- Seite 1 Betriebsanleitung und Ersatzteilliste Applikationsbecher zu Handpistole OptiFlex 2 GM03 Originalbetriebsanleitung...
- Seite 2 Die im vorliegenden Handbuch enthaltenen Informationen sind nach bes- tem Wissen und Gewissen am Tage der Veröffentlichung richtig und zu- treffend. Der Inhalt stellt jedoch keine bindende Verpflichtung für Gema Switzerland GmbH dar und das Recht auf Änderungen ohne Ankündi- gung bleibt vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Anwendungsgebiet ....................7 Typische Eigenschaften ..................7 Lieferumfang......................7 Applikationsbecher ..................7 Applikationsbecher ....................8 Aufbau ......................8 Technische Daten Applikationsbecher OptiFlex 2 GM03 ..............9 Allgemein ....................9 Inbetriebnahme und Bedienung Anschlussanleitung ....................11 Funktionskontrolle ....................12 Inbetriebnahme .....................13 Pulver einfüllen ..................13 Steuergerät einschalten ................13... -
Seite 5: Allgemeine Sicherheitshinweise
2. Jeder darüber hinausgehende Gebrauch gilt als nicht bestim- mungsgemäss. Für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfür trägt allein der Benutzer. Falls der Applikationsbecher abweichend von unseren Vorgaben für andere Betriebsverhältnisse und/oder andere Stoffe eingesetzt Allgemeine Sicherheitshinweise • 3 Applikationsbecher OptiFlex 2 GM03... -
Seite 6: Produktspezifische Sicherheitsmassnahmen
V 03/13 werden soll, so ist das Einverständnis der Firma Gema Switzer- land GmbH einzuholen. 3. Zur bestimmungsgemässen Verwendung gehört auch die Einhal- tung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen. Der Applikationsbecher darf nur von Personen genutzt, gewartet und instandgesetzt werden, die hiermit vertraut und über die Gefahren unterrichtet sind. -
Seite 7: Über Diese Betriebsanleitung
GM03 oder das Steuergerät zurückzuführen sind, so lesen Sie diese Funktionen bitte in der entsprechenden Betriebsanleitung nach. Die Informationen über die Funktionsweise der einzelnen Systemkompo- nenten - Kabine, Pistolensteuerung, Handpistole oder Pulverinjektor - finden Sie in den jeweiligen beiliegenden Dokumentationen. Über diese Betriebsanleitung • 5 Applikationsbecher OptiFlex 2 GM03... -
Seite 9: Funktionsbeschreibung
Präzise Applikationsparameter führen zu reproduzierbaren Applikationsergebnissen Der Applikationsbecher ermöglicht einen sehr schnellen Farbwechsel Der Applikationsbecher ist mittels Schnellanschluss an eine OptiFlex 2 GM03 anschliessbar - kein Extragerät nötig Lieferumfang Applikationsbecher Ein Applikationsbecher, komplett Eine Pneumatikverbindung zum Steuergerät Funktionsbeschreibung • 7... -
Seite 10: Applikationsbecher
6 Pneumatikverbindung 2 Applikationsbecher 6a Rote Schnellkupplung mit inte- grierter Pulversperre (Förderluft) 3 Becheranschluss mit In- 6b Schwarze Schnellkupplung mit jektor integrierter Pulversperre (Zusatz- luft) 4 Becherdeckel 7 Boden mit Fluidplatte 5 Einschraubwinkel 8 • Funktionsbeschreibung Applikationsbecher OptiFlex 2 GM03... -
Seite 11: Technische Daten
V 03/13 Technische Daten Applikationsbecher OptiFlex 2 GM03 Allgemein Applikationsbecher 150 ml 500 ml Pulverausstoss 30 - 400 g/min 30 - 400 g/min 150 ml 500 ml Nutzvolumen (ca. 90 g Pulver) (ca. 300 g Pulver) Luftverbrauch (Einsatzbereich) 1,8 - 4 Nm 1,8 - 4 Nm Gewicht ohne Anschlüsse... -
Seite 13: Inbetriebnahme Und Bedienung
2 GM03 ist in der Betriebsanleitung der Pistolensteuerung OptiFlex 2 CG09 (Kapitel "Erstinbetriebsetzung" und "Tägliche Inbe- triebnahme") ausführlich beschrieben! Pistole Applikationsbecher Filtereinheit Anschlussanleitung - Übersicht Hinweis: Die Druckluft muss öl- und wasserfrei sein! Inbetriebnahme und Bedienung • 11 Applikationsbecher OptiFlex 2 GM03... -
Seite 14: Funktionskontrolle
Die Anzeige für Strom und Hochspannung am Steuerge- rät zeigt den Istwert an. Die Hochspannung in der Hand- pistole OptiFlex 2 GM03 steht an und die LED leuchtet Die Hochspannung kann mit den entsprechenden Tasten eingestellt werden (siehe dazu die Betriebsanleitung der Pistolensteuerung) 5. -
Seite 15: Inbetriebnahme
Die Anzeigen leuchten auf und das Gerät ist betriebsbereit 2. Beschichtungsparameter wählen Der Pulverausstoss kann entweder am Steuergerät oder an der Pistole OptiFlex 2 GM03 (Fernbedienung) verstellt wer- 3. Pistole gegen das Werkstück richten und wie üblich beschichten Inbetriebnahme und Bedienung • 13... -
Seite 17: Wartung Und Reinigung
Die Reinigung des Applikationsbechers mit Lösungsmitteln ist nicht zulässig! 1. Pulver aus dem Applikationsbecher leeren 2. Pistole und Applikationsbecher äusserlich durch Abblasen, Abwischen usw. reinigen 3. Bajonettverschlusses zwischen Becherdeckel und Becher öffnen Wartung und Reinigung • 15 Applikationsbecher OptiFlex 2 GM03... -
Seite 18: Applikationsbecher Komplett Zerlegen
Achtung: Keine harten Gegenstände verwenden! 4. Teile mit Pressluft oder durch Abwischen reinigen Applikationsbecher zusammenbauen Das Zusammensetzen des Applikationsbechers ist in umgekehrter Rei- henfolge zu der oben beschriebenen Vorgehensweise durchzuführen. 16 • Wartung und Reinigung Applikationsbecher OptiFlex 2 GM03... -
Seite 19: Fehlerbehebung
O-Ringe kontrollieren, eventuell ersetzen Pneumatik Schläuche Einschraubwinkel kon- nicht korrekt ange- trollieren und eventuell schlossen Richtig anschliessen Unzureichende oder Fluidplatte ausbauen keine Fluidisierung des und reinigen, eventuell Pulvers ersetzen Fehlerbehebung • 17 Applikationsbecher OptiFlex 2 GM03... -
Seite 21: Ersatzteilliste
Innendurchmesser angegeben: Beispiel: Ø 8/6 mm, 8 mm Aussendurchmesser / 6 mm Innendurchmesser ACHTUNG! Es dürfen nur original Gema-Ersatzteile verwendet werden, da dadurch auch der Ex-Schutz erhalten bleibt. Bei Schäden durch Verwendung von Fremdteilen entfällt jeglicher Garantieanspruch! Ersatzteilliste • 19... -
Seite 22: Applikationsbecher - Ersatzteilliste
Becheranschluss - 150 ml, komplett (inkl. Pos. 7-14, 21) 1004 554 Boden 1003 563 Fluidplatte 1004 556# Becherrohr - 150 ml 1004 561# Steigrohr - komplett 1005 089# Becherdeckel 1003 564 # Verschleissteil 20 • Ersatzteilliste Applikationsbecher OptiFlex 2 GM03... -
Seite 23: Applikationsbecher - Ersatzteile
V 03/13 Applikationsbecher - Ersatzteile Applikationsbecher - Ersatzteile Ersatzteilliste • 21 Applikationsbecher OptiFlex 2 GM03...
