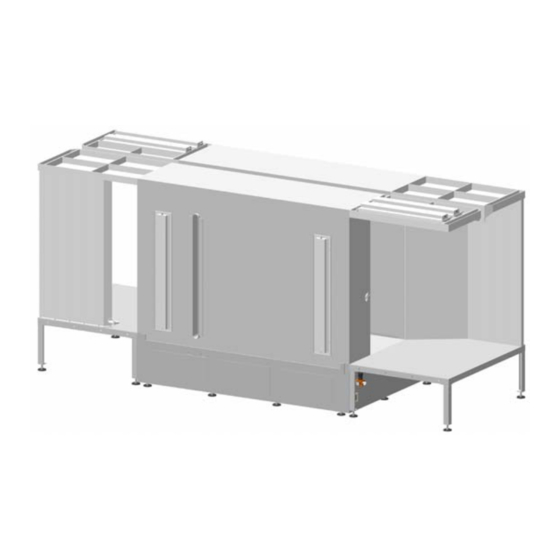

Gema MagicCompact BA04 Betriebsanleitung Und Ersatzteilliste
Vorschau ausblenden
Andere Handbücher für MagicCompact BA04:
- Betriebsanleitung und ersatzteilliste (53 Seiten)
Verwandte Anleitungen für Gema MagicCompact BA04
Inhaltszusammenfassung für Gema MagicCompact BA04

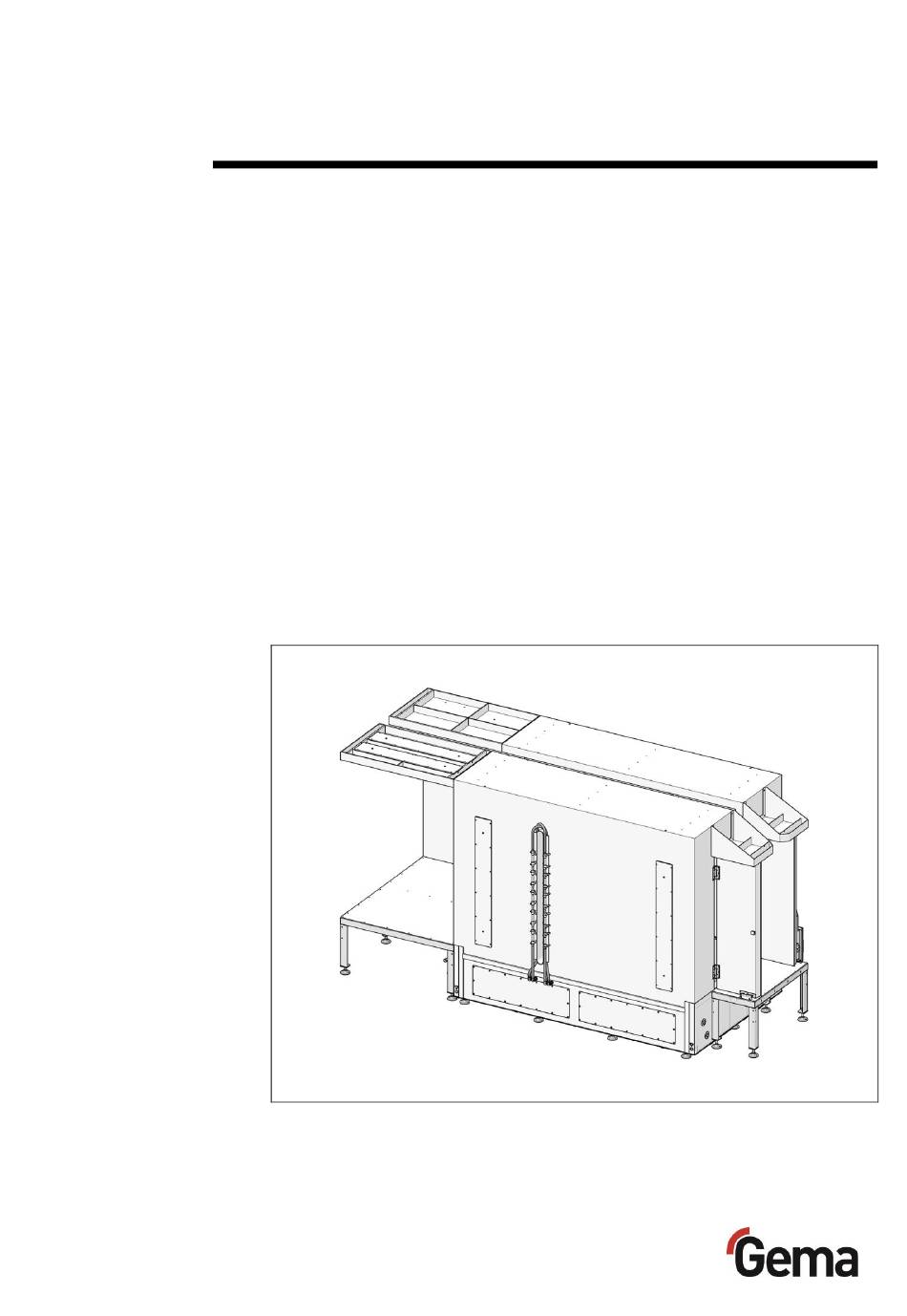

- Seite 1 Rev. 00 1024 609 Betriebsanleitung und Ersatzteilliste Pulverbeschichtungskabine MagicCompact BA04 Originalbetriebsanleitung...
- Seite 2 Die im vorliegenden Handbuch enthaltenen Informationen sind nach bestem Wissen und Gewissen am Tage der Veröffentlichung richtig und zutreffend. Der Inhalt stellt jedoch keine bindende Verpflichtung für Gema Switzerland GmbH dar und das Recht auf Änderungen ohne Ankündigung bleibt vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Aufbau und Funktion ..................... 18 Gesamtansicht ..................18 Kabine – Oberbau ....................18 Kabine – Unterbau ....................19 Bodenabblasung ..................19 Pulverabsaugung ..................20 Abluftsystem mit Nachfilter ................... 21 Brandschutz ......................21 Reinigungsbetrieb ....................21 Inhaltsverzeichnis • 3 MagicCompact BA04... - Seite 4 Raumbedarf ..................... 39 Physikalische Bedingungen ..............39 Gefahrenhinweise ..................39 Stilllegung ....................40 Reinigung ....................40 Verpacken ....................40 Kennzeichnung ..................40 Wartung während der Lagerung ................41 Wartungsplan ..................41 Wartungsarbeiten ..................41 Wiederinbetriebnahme ..................41 4 • Inhaltsverzeichnis MagicCompact BA04...
- Seite 5 Anforderungen an das ausführende Personal ......... 43 Entsorgungsvorschriften ................43 Materialien ....................43 Ersatzteilliste Bestellen von Ersatzteilen ..................45 MagicCompact BA04 – Ersatzteilliste ..............46 Bodenabblasung – Pneumatik ................47 Druckregler ......................48 Sensor/Aktor-Box ....................49 Pistolenabblasvorrichtung ..................50 Türen-Antriebseinheit .................... 52 Leuchten .......................
-
Seite 7: Über Diese Anleitung
Über diese Anleitung Allgemeines Diese Betriebsanleitung enthält alle wichtigen Informationen, die Sie für die Arbeit mit MagicCompact BA04 benötigen. Sie wird Sie durch die Inbetriebnahme führen und Ihnen Hinweise und Tipps zur optimalen Verwendung in Ihrem Pulverbeschichtungssystem geben. Die Informationen über die Funktionsweise der einzelnen Systemkomponenten finden Sie in den jeweiligen beiliegenden Dokumentationen. -
Seite 8: Aufbau Der Sicherheitshinweise
Mögliche Folgen der Gefahr ► Vermeiden der Gefahr Darstellung des Inhalts Positionsangaben im Text Positionsangaben in Abbildungen werden als Verweis in beschreibendem Text verwendet. Beispiel: "Die Hochspannung (H), in der Pistolenkaskade erzeugt, wird zur Elektrode geleitet." 8 • Über diese Anleitung MagicCompact BA04... -
Seite 9: Sicherheit
Hersteller nicht; das Risiko hierfür trägt allein der Benutzer. Wenn dieses Produkt abweichend von unseren Vorgaben für andere Betriebsverhältnisse und/oder andere Stoffe eingesetzt werden soll, so ist das Einverständnis der Firma Gema Switzerland GmbH einzuholen. – Die Inbetriebnahme (d.h. die Aufnahme des bestimmungsgemässen... -
Seite 10: Produktspezifische Sicherheitshinweise
Vorschriften ausgeführt werden. – Es muss darauf geachtet werden, dass sämtliche Komponenten der Anlage gemäss den örtlichen Vorschriften geerdet sind. Für weitere Informationen wird auf die ausführlichen Gema- Sicherheitshinweise verwiesen. WARNUNG Arbeiten ohne Anleitung Arbeiten ohne oder mit einzelnen Seiten aus dieser Anleitung, kann durch Nichtbeachten von sicherheitsrelevanten Informationen zu Sach- und Personenschaden führen. -
Seite 11: Kontrollgang
16. September 2009 über Mindestvorschriften für Sicherheit und Gesundheitsschutz bei Benutzung von Arbeitsmitteln durch Arbeitnehmer bei der Arbeit) sind einzuhalten. Auswahl des Bedienpersonals Arbeiten mit diesem Gema-Produkt dürfen nur durch geschultes oder gut unterwiesenes Personal durchgeführt werden. Ausbildung des Personals Personen... -
Seite 12: Notfallmassnahmen
Anlage ausschalten. Netzstecker ziehen. Arzt benachrichtigen. Erste Hilfe leisten. Rauchentwicklung, Anlage ausschalten. ungewöhnliche Netzstecker ziehen. Geräusche, Technischen Kundendienst von Gema ungewöhnliche Switzerland GmbH benachrichtigen. Wärmeentwicklung Brand im Elektroteil Netzstecker ziehen. Brand mit einem geeigneten Feuerlöscher löschen. Werks- oder Ortsfeuerwehr alarmieren. -
Seite 13: Transport
Verbindungen gelöst werden. Anforderungen an das ausführende Personal Es darf ausschliesslich Fachpersonal eingesetzt werden, welches an den eingesetzten Geräten (z.B. Kran) geschult ist. Bei Unsicherheiten Gema Switzerland GmbH kontaktieren. Verpackung Nicht erforderlich für internen Transport. Für externen Transport: Transport • 13... -
Seite 14: Transport
Hohe Temperaturen führen dazu, dass der Kunststoff je nach Dauer der thermischen Überlastung erweichen kann. Die Folge ist ein Materialversagen und ungewollte Verformung. ► Hitzestau und Lagerung an der Sonne vermeiden. ► Über +60 °C darf die Kunststoffkabine nicht transportiert werden. 14 • Transport MagicCompact BA04... -
Seite 15: Produktbeschreibung
Zusatzausrüstungen wie zum Beispiel Lichtgitter oder Laserscanner sind ausgelegt um den Automatisierungsgrad zu erhöhen und den Pulververbrauch zu senken. Abb. 1 Zur bestimmungsgemässen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen. Dieses Produkt darf nur von Personen Produktbeschreibung • 15 MagicCompact BA04... -
Seite 16: Vernünftigerweise Vorhersehbare Fehlanwendung
– zu niedriger Eingangsdruck – Beschichten von nicht geerdeten Objekten – Verwendung in Zusammenhang mit nicht autorisierten Beschichtungsgeräten oder -komponenten Technische Daten Elektrische Daten MagicCompact BA04 Anschlusswert* 3 x 400 V Frequenz* 50/60 Hz Schutzart IP54 Zulassungen II 3 D... -
Seite 17: Umgebungsbedingungen
+10 °C … +40 °C Temperaturbereich (+50 °F … +104 °F) Temperaturklassen T6 (85 ° C max. Temperatur) Abmessungen MagicCompact BA04 min. 2,5 m - max. 6,5 m Kabinenlänge (im Innenraum) Kabinenbreite 1,6 / 1,8 / 2,0 m Höhe Kabinenunterbau min. -
Seite 18: Aufbau Und Funktion
Das Kabineninnere wird durch Beleuchtungselemente, die in den Kabinenwänden angebracht sind, ausgeleuchtet. Die Grundversion dieser Kabine verfügt nicht über Handbeschichtungsöffnungen. Die Kabine kann ein- oder beidseitig mit Handbeschichtungsgeräten ausgerüstet werden, wahlweise als Vor- oder Nachbeschichtungsstation. 18 • Produktbeschreibung MagicCompact BA04... -
Seite 19: Kabine - Unterbau
Kabinenboden beinhaltet die Bodenabblasung und die Pulverabsaugung (Absaugkanal). Abb. 3: Unterbau Bodenabblasung Absaugkanal Bodenabblasung Am Kabinenboden befinden sich in Längsrichtung eingebaute Abblasleisten mit Blasdüsen. Jede Abblasleiste besteht aus Segmenten, die einzeln pneumatisch angesteuert werden können. Abb. 4: Bodenabblasung (Pfeile = Blasrichtung) Produktbeschreibung • 19 MagicCompact BA04... -
Seite 20: Pulverabsaugung
Der Absaugkanal wird am Kabinenende zu einem Querkanal, welcher über einen Servicedeckel einsehbar ist. Die Rohre sind selbstreinigend und können mit Druckluft ausgeblasen werden. Das gesammelte Pulver wird zum Zyklonabscheider weitergefördert. Pulverablagerungen an den Kabinenwänden müssen von Zeit zu Zeit manuell gereinigt werden. 20 • Produktbeschreibung MagicCompact BA04... -
Seite 21: Abluftsystem Mit Nachfilter
Pulver durch die Fliehkräfte von der Luft getrennt und anschliessend über das Sieb gefiltert. Das so zurückgewonnene Pulver wird nachfolgend zum OptiCenter zurückgeführt. Weiterführende Informationen zu den Komponenten der Pulverrückgewinnung sind in den entsprechenden Bedienungsanleitungen zu finden. Produktbeschreibung • 21 MagicCompact BA04... -
Seite 22: Automatikpistolen
Pistolenabblasvorrichtung an der Beschichtungskabine. Abb. 7: Pistolen-Aussenreinigung Mit der Aktivierung der Reinigungsfunktion an der Steuereinheit fahren die Achsen, bzw. die Pistolen aus der Kabine heraus. Gleichzeitig wird jede Pistole von aussen mittels je vier Abblasdüsen sauber abgeblasen. 22 • Produktbeschreibung MagicCompact BA04... -
Seite 23: Funktionsbeschreibung
Die Bedienungsfunktionen im OptiCenter können nun ausgelöst werden und der Beschichtungsvorgang kann beginnen. Dieser wird nur dann unterbrochen, falls eine Störung des Ventilatormotors vorliegt. Andere Störungen werden durch Auslösen eines Alarms, resp. einer Meldung am Steuerschrank angezeigt. Produktbeschreibung • 23 MagicCompact BA04... -
Seite 24: Pulverfluss
Feinanteil) geht in den Nachfilter (5). Der Nachfilter scheidet das Pulver in einen Abfallbehälter (6) ab, der direkt unter den Filterelementen angeordnet ist und der sehr einfach zu entleeren ist. Die gereinigte Luft verlässt dann den Filter und wird direkt in den Arbeitsraum zurückgeführt. 24 • Produktbeschreibung MagicCompact BA04... -
Seite 25: Montage / Anschluss
Die bauseitigen Installationen sind gemäss den örtlichen Sicherheitsvorschriften auszuführen. Kabelverbindungen / Anschlüsse Die Verbindungskabel zwischen Steuerung und Pistolen müssen so verlegt werden, dass sie während des Betriebs nicht beschädigt werden können. Die sicherheitstechnischen Hinweise sind zu beachten! Montage / Anschluss • 25 MagicCompact BA04... -
Seite 26: Erdung Der Kabine
► Alle Metallteile entsprechend den allgemeinen, örtlichen Vorschriften erden. ► Erdung regelmässig überprüfen. Für den Potentialausgleich sind am Ober- und Unterbau der Kabine, am Zyklonabscheider, an der Rohrleitung und am Filterkasten entsprechende Anschlussstellen vorgesehen. 26 • Montage / Anschluss MagicCompact BA04... -
Seite 27: Inbetriebnahme
Zweihand-Schaltung (Sicherheitsbedienung) der Austragseinheit? − Ist der Transportschlauch austrittsseitig richtig angeschlossen? − Sind die Einstellungen für die Förderanschluss-Einheit korrekt? Die Anlage erst nach eingehender Prüfung dieser Punkte und der Behebung allfälliger Mängel in Betrieb nehmen! Inbetriebnahme • 27 MagicCompact BA04... - Seite 28 Rev. 00 05/23 28 • Inbetriebnahme MagicCompact BA04...
-
Seite 29: Bedienung / Betrieb
Hauptschalter einschalten (der Hauptschalter befindet sich am Schaltschrank) Schlüsselschalter betätigen, die Steuerung ist freigegeben, die Bedienungseinheit wird aktiviert und der Schlüsselschalter geht in Ausgangsstellung zurück System starten, die Bedienungseinheit zeigt das Hauptmenu OptiCenter aktivieren (siehe dazu die entsprechende Bedienungsanleitung) Bedienung / Betrieb • 29 MagicCompact BA04... -
Seite 30: Kabine Ausschalten
Einsatz von 2 Personen, so dass einige von diesen Schritten gleichzeitig ausgeführt werden können. Kabine auf die Reinigung vorbereiten – Kabine muss leer von Gehängen sein – Kabinentüren schliessen – Kabinensteuerung auf Reinigungsbetrieb stellen – Pistolen in Reinigungsposition bringen 30 • Bedienung / Betrieb MagicCompact BA04... - Seite 31 Anlage bei den täglichen, immer wiederkehrenden Arbeiten erleichtern. Sie ersetzt keineswegs die beiliegende Betriebsanleitung der Anlage und setzt voraus, dass Sie die entsprechenden Kapitel in der Betriebsanleitung sowie die Sicherheitshinweise gelesen und verstanden haben. Bedienung / Betrieb • 31 MagicCompact BA04...
- Seite 32 Rev. 00 05/23 32 • Bedienung / Betrieb MagicCompact BA04...
-
Seite 33: Wartung / Instandsetzung
Wartung und Instandhaltung der Umschalteinheit Die folgende Tätigkeiten sollten regelmässig an der Umschalteinheit durchgeführt werden: – Ablagerungen und Anbackungen von Pulverstaub entfernen – Dichtungen prüfen und ggf. ersetzen Für weitere Informationen siehe entsprechende Betriebsanleitung! Wartung / Instandsetzung • 33 MagicCompact BA04... - Seite 34 Rev. 00 05/23 34 • Wartung / Instandsetzung MagicCompact BA04...
-
Seite 35: Störungsbehebung
Wartung, Reinigung und Schmierung korrekt ausführen. – Nur Originalersatzteile verwenden. Pneumatiksystem unter Druck Das unter Druck stehende Pneumatiksystem kann gefährliche Situationen auslösen. Vor Arbeiten am Pneumatiksystem die Druckluftzufuhr unterbrechen. Pneumatiksystem in drucklosen Zustand versetzen. Druckluftzufuhr gegen Einschalten sichern. Störungsbehebung • 35 MagicCompact BA04... -
Seite 36: Allgemein
Schutzschalter (siehe Stromlaufplan) wieder ausgelöst einschalten, siehe auch Kapitel "Fehlersuche" in der Nachfilter- Betriebsanleitung. – Bei wiederholtem Alarm, Rücksprache mit der Gema Vertretung nehmen – Am Filter-Manometer Druckanstieg an den Pistolensteuergeräte abschalten wird ein Druckanstieg Filterpatronen und warten, bis Differenzdruck angezeigt wieder normal ist. - Seite 37 Prüfen und richtig einstellen ungenügend – Sieb verstopft Pulver auf Feuchtigkeit prüfen – Prüfen, ob zu viel Pulver durch den Zyklon geführt wurde, z.B. beim Reinigen der Kabine Druckreduzierventil defekt oder Druckluftzufuhr prüfen falsch eingestellt Störungsbehebung • 37 MagicCompact BA04...
- Seite 38 Rev. 00 05/23 Störung Ursache Behebung Automatische Magnetventil defekt (Spule, Ersetzen oder prüfen Bodenabblasung nicht Kabel) oder fehlendes Signal 38 • Störungsbehebung MagicCompact BA04...
-
Seite 39: Ausserbetriebnahme / Lagerung
Verbindungen gelöst werden. Anforderungen an das ausführende Personal Es darf ausschliesslich Fachpersonal eingesetzt werden, welches an den eingesetzten Geräten (z.B. Kran) geschult ist. Bei Unsicherheiten Gema Switzerland GmbH kontaktieren. Lagerbedingungen Lagerdauer Die Lagerdauer ist unter Einhaltung der physikalischen Bedingung unbegrenzt. -
Seite 40: Stilllegung
Verpackungen ausreichend stabil ausgeführt werden, dass die Kabinenbestandteile keine zusätzlichen Kräfte aufnehmen müssen. Kennzeichnung Am Produkt und an der Verpackung die Aufschrift "Vor Nässe und Feuchtigkeit schützen" anbringen. 40 • Ausserbetriebnahme / Lagerung MagicCompact BA04... -
Seite 41: Wartung Während Der Lagerung
Beanspruchung sinkt enorm, was im schlimmsten Fall zu einem Materialversagen oder Bruch führen kann. ► Spannungen im Kunststoffmaterial vermeiden. ► Sämtliche Kunststoff-Komponenten wie Panels etc. bei einer Raumtemperatur von mindestens 15 °C über mindestens 24 Stunden "anklimatisieren" lassen. Ausserbetriebnahme / Lagerung • 41 MagicCompact BA04... - Seite 42 Rev. 00 05/23 42 • Ausserbetriebnahme / Lagerung MagicCompact BA04...
-
Seite 43: Entsorgung
Einleitung Anforderungen an das ausführende Personal Die Entsorgung des Produkts wird durch den Besitzer beziehungsweise den Betreiber durchgeführt. Bei der Entsorgung von Baugruppen, welche nicht von Gema produziert wurden, sind die entsprechenden Anweisungen in den Fremddokumentationen zu beachten. Entsorgungsvorschriften Das Produkt ist am Ende seiner Lebensdauer zu demontieren und fachgerecht zu entsorgen. - Seite 44 Rev. 00 05/23 44 • Entsorgung MagicCompact BA04...
-
Seite 45: Ersatzteilliste
Ø 8/6 mm, 8 mm Aussendurchmesser / 6 mm Innendurchmesser WARNUNG Verwendung von nicht original Gema-Ersatzteilen Durch die Verwendung von Fremdteilen wird der Ex-Schutz nicht gewährleistet. Bei eventuellen Schäden entfällt auch jeglicher Garantieanspruch! ► Immer nur original Gema-Ersatzteile verwenden! Ersatzteilliste • 45 MagicCompact BA04... -
Seite 46: Magiccompact Ba04 - Ersatzteilliste
Rev. 00 05/23 MagicCompact BA04 – Ersatzteilliste Bodenabblasung – Pneumatik (siehe separate Ersatzteilliste) Pistolenabblasvorrichtung (siehe separate Ersatzteilliste) Sensor/Aktor-Box (siehe separate Ersatzteilliste) Druckregler (siehe separate Ersatzteilliste) Türen-Antriebseinheit (siehe separate Ersatzteilliste) Leuchte – LED-K150 (siehe separate Ersatzteilliste) Leuchte – LED-K120 (siehe separate Ersatzteilliste) Leuchte –... -
Seite 47: Bodenabblasung - Pneumatik
Einschraubnippel – 1/2"-Ø 12 mm 1002 225 Doppelnippel – 1/2"-1/2", teilbar 243 582 Winkelstück – 1/2"-1/2" 223 166 Schlauch – Ø 12/10 mm (nicht abgebildet) 100 382* * Bitte Länge angeben Abb. 10: Bodenabblasung – Pneumatik Ersatzteilliste • 47 MagicCompact BA04... -
Seite 48: Druckregler
Druckregler – 0-8 bar, 1" 1008 185 Manometer – 0-10 bar, 1/8" 243 620 Übergangsnippel – 1/8"-1/4" 265 454 Doppelnippel – 1"-1", teilbar 1005 563 Druckregler – 0-4 bar, 1" 1008 184 Abb. 11: Druckregler 48 • Ersatzteilliste MagicCompact BA04... -
Seite 49: Sensor/Aktor-Box
Rev. 00 05/23 Sensor/Aktor-Box Sensor-/Aktor-Box – M12 8P 1008 242 Y-Verteiler – 3-polig, M12 1008 246 Verschlusschraube – M12 1006 905 Sensor-/Aktor-Kabel – 30 m 1008 243 Abb. 12: Sensor/Aktor-Box Ersatzteilliste • 49 MagicCompact BA04... -
Seite 50: Pistolenabblasvorrichtung
1005 119 Ventilkabel – 3-polig, M12, zu Pos. 12 1008 244 Erdungskabel – komplett 1006 077 Druckluftschlauch – Ø 33/25 mm 1018 622* Schlauchbride – Ø 25-35 mm 226 335 * Bitte Länge angeben # Verschleissteil 50 • Ersatzteilliste MagicCompact BA04... - Seite 51 Rev. 00 05/23 Pistolenabblasvorrichtung Abb. 13: Pistolenabblasvorrichtung Ersatzteilliste • 51 MagicCompact BA04...
-
Seite 52: Türen-Antriebseinheit
1013 836 Magnetventil – 24 VDC, ohne Pos. 4 1014 077 Ventilkabel – L=0,6 m, zu Pos. 3 1006 902 Drossel-Rückschlagventil 1013 837 Schalldämpfer 1014 078 Inline-Regler – 6 bar 263 320 * Bitte Länge angeben 52 • Ersatzteilliste MagicCompact BA04... - Seite 53 Rev. 00 05/23 Türen-Antriebseinheit Abb. 14: Türen-Antriebseinheit Ersatzteilliste • 53 MagicCompact BA04...
-
Seite 54: Leuchten
Typ 600, 230 V, 22 W, Länge 582 mm 1014 537 Klebedichtung – 19x4 mm 1014 137* Schraube – M6x20 mm 244 414 Membrantülle 1003 577 Kabel – 3x1 mm² 1013 099* * Bitte Länge angeben Abb. 15: 54 • Ersatzteilliste MagicCompact BA04... -
Seite 55: Umschalteinheit (Abluft)
1016 743 Ø 500 mm 1016 744 Ø 550 mm 1016 745 Ø 600 mm 1016 746 Ø 650 mm 1016 747 Ø 700 mm 1016 748 Ø 800 mm 1018 319 Abb. 16: Umschalteinheit 2-fach Ersatzteilliste • 55 MagicCompact BA04... - Seite 57 Potentialausgleich ........26 Über diese Anleitung ......... 7 Ersatzteilliste ............ 45 Vernünftigerweise vorhersehbare Grundlegende Sicherheitshinweise ....9 Fehlanwendung ........... 16 Inbetriebnahme ..........27 Wartung ............33 Instandsetzung ..........33 Lagerbedingungen ........... 39 Lagerung ............39 Ersatzteilliste • 57 MagicCompact BA04...
