Kabine – Unterbau
MagicCompact BA04
Rev. 00 05/23
Der Kabinenunterbau besteht aus verstärktem Kunststoffmaterial. Der
Kabinenboden beinhaltet die Bodenabblasung und die Pulverabsaugung
(Absaugkanal).

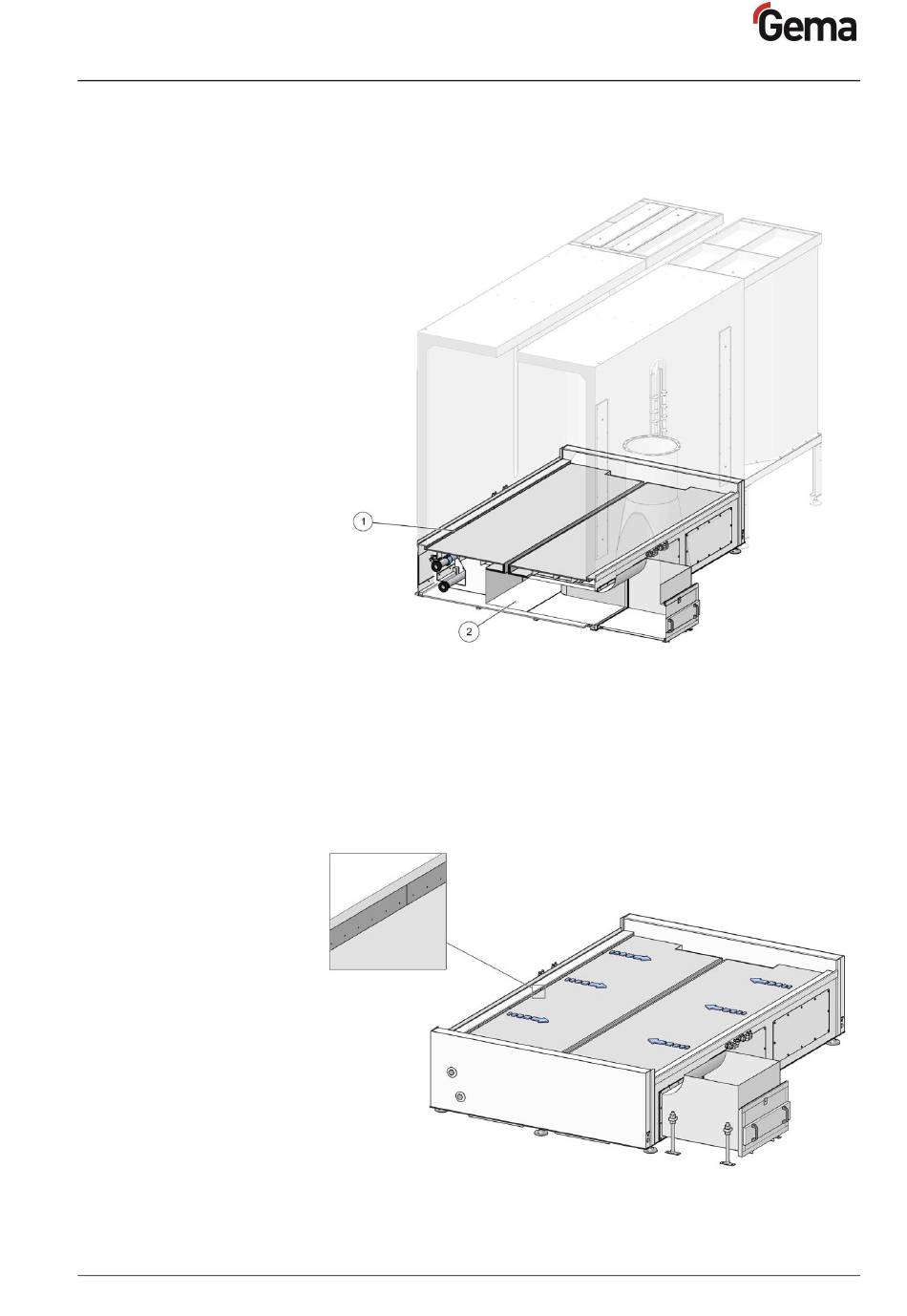

Abb. 3: Unterbau
1

Bodenabblasung

Bodenabblasung
Am Kabinenboden befinden sich in Längsrichtung eingebaute
Abblasleisten mit Blasdüsen. Jede Abblasleiste besteht aus Segmenten,
die einzeln pneumatisch angesteuert werden können.
Abb. 4: Bodenabblasung (Pfeile = Blasrichtung)
2 Absaugkanal
Produktbeschreibung • 19
