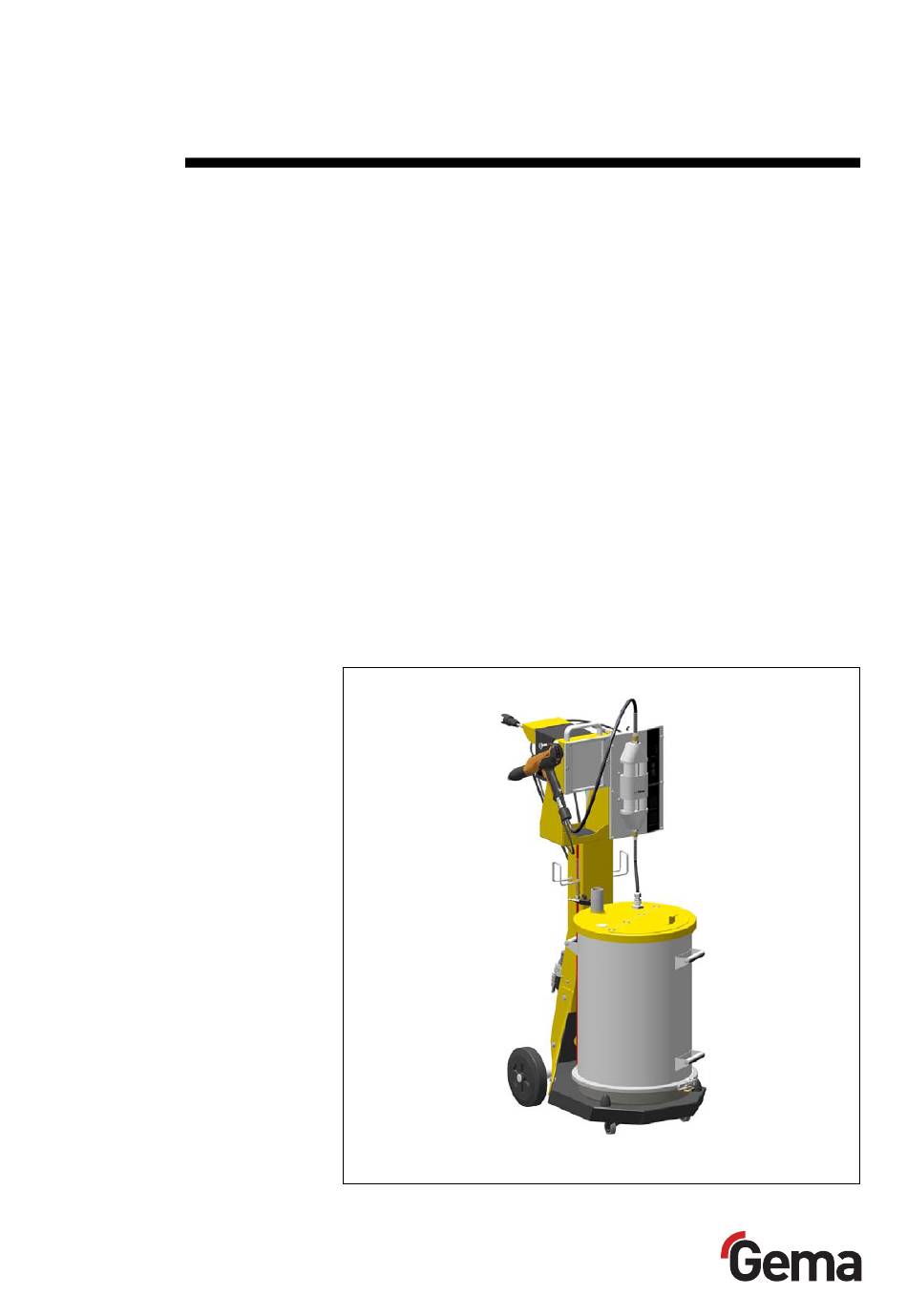

- Seite 1 Betriebsanleitung und Ersatzteilliste Handbeschichtungsgerät OptiFlex 2 Spray Originalbetriebsanleitung...
- Seite 2 Die im vorliegenden Handbuch enthaltenen Informationen sind nach bes- tem Wissen und Gewissen am Tage der Veröffentlichung richtig und zu- treffend. Der Inhalt stellt jedoch keine bindende Verpflichtung für Gema Switzerland GmbH dar und das Recht auf Änderungen ohne Ankündi- gung bleibt vorbehalten.
-
Seite 3: Inhaltsverzeichnis
V 02/13 Inhaltsverzeichnis Allgemeine Sicherheitshinweise Sicherheitssymbole (Piktogramme) ................ 3 Bestimmungsgemässe Verwendung ..............8 Produktspezifische Sicherheitsmassnahmen ............8 Handbeschichtungsgerät OptiFlex 2 Spray ..........8 Über diese Betriebsanleitung Allgemeines ......................9 Produktbeschreibung Anwendungsgebiet ....................11 Verwendung ..................... 11 Vernünftigerweise vorhersehbare Fehlanwendung ......... 12 Technische Daten .................... - Seite 4 Bei Nichtbenutzung während mehrerer Tage ............29 Pulverschlauchspülung ................29 Reinigung ......................30 Reinigung des Pulverbehälters ............... 30 Reinigung der Handpistole OptiFlex 2 GM03 .......... 30 Wartung und Reinigung der Filtereinheit .............. 31 Auswechseln des Filterelements ............. 31 Fehlerbehebung Allgemeines ......................33 Ersatzteilliste Bestellen von Ersatzteilen ..................
-
Seite 5: Allgemeine Sicherheitshinweise
OptiFlex 2 Spray betreiben alle grundlegenden Sicherheitsbe- stimmungen auf, die unbedingt zu beachten sind. Diese Sicherheitsbestimmungen müssen in allen Punkten gelesen und verstanden werden, bevor das OptiFlex 2 Spray in Betrieb genommen wird. Sicherheitssymbole (Piktogramme) Nachfolgend aufgeführt sind die in den Gema-Betriebsanleitungen ver- wendeten Warnhinweise und deren Bedeutung zu finden. - Seite 6 Für hieraus resultierende Schäden haftet der Hersteller nicht - das Risiko hierfür trägt allein der Benutzer. Falls das Handbeschichtungsge- Allgemeine rät OptiFlex 2 Spray abweichend von unseren Vorgaben für andere Be- Information triebsverhältnisse und/oder andere Stoffe eingesetzt werden soll, so ist das Einverständnis der Firma Gema Switzerland GmbH einzuholen.
- Seite 7 Die Steuergeräte der Sprühpistolen dürfen in Zone 22 aufgestellt und be- trieben werden. Sprühpistolen sind für die Zone 21 zugelassen. Nur Original-Gema - Ersatzteile bieten Gewähr, dass der EX- Schutz er- halten bleibt. Bei Schäden durch Verwendung von Fremdteilen entfällt jeglicher Anspruch auf Garantie oder Schadenersatz! Bedingungen, die zu gefährlichen Staubkonzentration in Pulversprühka-...
-
Seite 8: Statische Aufladung
Rückgewinnungsanlage und der Förderkette bzw. der Auf- hängevorrichtung der Objekte haben. Das Rauchen und das Entzünden von Feuer sind im gesamten Anlagen- bereich verboten! Funkenbildende Arbeiten sind nicht erlaubt! Feuer- und Rauch- verbot 6 • Allgemeine Sicherheitshinweise OptiFlex 2 Spray... - Seite 9 (z.B. Ledersohlen) mit Schutzkappen. Das Bedienungspersonal sollte die Pistole in der blossen Hand halten. Werden Handschuhe getragen, so müssen diese elektrisch leitfähig sein. Diese allgemeinen Sicherheitshinweise müssen zwingend vor Inbetriebnahme gelesen und verstanden werden! Allgemeine Sicherheitshinweise • 7 OptiFlex 2 Spray...
-
Seite 10: Bestimmungsgemässe Verwendung
V 02/13 Bestimmungsgemässe Verwendung 1. Das Handbeschichtungsgerät OptiFlex 2 Spray ist nach dem gel- tenden Stand der Technik und den anerkannten sicherheitstech- nischen Regeln ausschliesslich für den üblichen Einsatz zur Pul- verlackbeschichtung bestimmt. 2. Jeder darüber hinausgehende Gebrauch gilt als nicht bestim- mungsgemäss. -
Seite 11: Über Diese Betriebsanleitung
Über diese Betriebsanleitung Allgemeines Diese Betriebsanleitung enthält alle wichtigen Informationen, die Sie für die Arbeit mit Ihrem Handbeschichtungsgerät OptiFlex 2 Spray benöti- gen. Sie wird Sie durch die Inbetriebnahme führen und Ihnen Hinweise und Tipps zur optimalen Verwendung Ihres neuen Pulverbeschichtungs- systems geben. -
Seite 13: Produktbeschreibung
Funktionen vertraut zu machen. Handbeschichtungsgerät OptiFlex 2 Spray Verwendung Das elektrostatische Pulver-Handbeschichtungsgerät OptiFlex 2 Spray mit der Handpistole OptiFlex 2 GM03 eignet sich besonders für die ma- nuelle Beschichtung von Objekten. Produktbeschreibung • 11 OptiFlex 2 Spray... -
Seite 14: Vernünftigerweise Vorhersehbare Fehlanwendung
Technische Daten Anschliessbare Pistolen OptiFlex 2 Spray anschliessbar OptiFlex 2 GM03 ACHTUNG: Das Handbeschichtungsgerät OptiFlex 2 Spray darf nur mit dem aufgeführten Pistolentyp verwendet werden! Pulverausstoss (Richtwerte) OptiFlex 2 Spray Förderschlauch bis 25 m - Innen-Ø 7 mm 400 g/min Ansaugschlauch bis 3 m - Innen-Ø... -
Seite 15: Elektrische Daten
V 02/13 Elektrische Daten OptiFlex 2 Spray Nenneingangsspannung 100-240 VAC Frequenz 50-60 Hz Anschlusswert 40 VA Nennausgangsspannung (zur Pistole) eff.10 V Nennausgangsstrom (zur Pistole) max. 1,2 A 24 VDC Anschluss für Spülfunktion (Ventil) max. 3 W 0 °C - +40 °C Temperaturbereich (+32 °F - +104 °F) -
Seite 16: Aufbau Und Funktion
7 Fluidisierter Pulverbehälter 16 Lenkrolle 8 Entlüftungsstutzen (Airmover) Handpistole OptiFlex 2 GM03 Sämtliche Informationen über die Handpistole OptiFlex 2 GM03 finden Sie in der entsprechenden, beiliegenden Betriebsanleitung! Steuergerät OptiFlex 2 CG09-P Sämtliche Informationen über das Steuergerät OptiFlex 2 CG09-P finden... -
Seite 17: Lieferumfang
(schwarz), Fluidluft (schwarz) und Spülluft (schwarz) Betriebsanleitung Kurzanleitung Typische Eigenschaften - Charakteristika der Funktio- Verarbeitung des Pulvers aus dem fluidisierten Pulverbehälter Mit dem Handbeschichtungsgerät OptiFlex 2 Spray wird das Pulver aus dem fluidisierten Pulverbehälter verarbeitet. Produktbeschreibung • 15 OptiFlex 2 Spray... -
Seite 19: Inbetriebnahme
Pistole richtig angeschlossen entsprechende Strom- und Druckluftversorgung vorhanden Pulveraufbereitung und Pulverqualität Aufstellung Das Handbeschichtungsgerät OptiFlex 2 Spray soll immer vertikal und auf ebenem Boden aufgestellt werden. ACHTUNG: Das Handbeschichtungsgerät darf auf keinen Fall neben Heizquel- len (Einbrennofen o.Ä.) oder elektromagnetischen Quellen (Schalt- schrank o.Ä.) aufgestellt werden. -
Seite 20: Aufbauanleitung
V 02/13 Aufbauanleitung Das Handbeschichtungsgerät OptiFlex 2 Spray wird gemäss mitgeliefer- ter Aufbau- und Anschlussanleitung aufgebaut. Handbeschichtungsgerät OptiFlex 2 Spray 18 • Inbetriebnahme OptiFlex 2 Spray... -
Seite 21: Anschlussanleitung
Applikations- pumpe Fluidluft- Schlauch Anschlussanleitung - Übersicht Das Handbeschichtungsgerät OptiFlex 2 Spray wird gemäss beiliegender Aufbau- und Anschlussanleitung angeschlossen (siehe auch die Be- triebsanleitung der Handpistolensteuerung OptiFlex 2 CG09-P). HINWEIS: Erdverbindungskabel mit der Klemmzange an die Kabine oder an die Aufhängevorrichtung klemmen. Erdverbindungen mit Ohm- Meter überprüfen und max. - Seite 22 V 02/13 HINWEIS: Die Druckluft muss öl- und wasserfrei sein! 20 • Inbetriebnahme OptiFlex 2 Spray...
-
Seite 23: Erstinbetriebsetzung
Bei eventuellen Fehlern siehe die Fehlersuchanleitung oder die Be- triebsanleitung der Pistolensteuerung! HINWEIS: Das weitere Vorgehen zur Inbetriebnahme der Handpistole Op- tiFlex 2 GM03 ist in der Betriebsanleitung der Pistolensteuerung Op- tiFlex 2 CG09-P (Kapitel "Erstinbetriebsetzung" und "Inbetriebnah- me") ausführlich beschrieben! Erstinbetriebsetzung • 21 OptiFlex 2 Spray... -
Seite 24: Gerätetyp Einstellen
Wird das Steuergerät als Bestandteil eines OptiFlex-Apparates aus- geliefert, ist der Systemparameter P0 vom Werk auf den Wert "0" (Fluidgerät Typ F) eingestellt (mehr dazu siehe in der Betriebsanlei- tung der Handpistolensteuerung OptiFlex 2 CG09-P)! HINWEIS: Nach jedem Einschalten der Handpistolensteuerung wird das zuletzt Eingestellte beibehalten. -
Seite 25: Bedienung
Atembeschwerden verursachen oder zu Rutsch-/Sturzgefahr führen. ► Das Handgerät darf nur vor einer entsprechend dimensionierten Ab- saugeinheit (wie z.B. Gema-Classic-Open-Kabine) betrieben werden. 1. Pistolensteuerung mit Taste on einschalten. Die Anzeigen leuchten auf, und das Gerät ist betriebsbereit 2. Pulverbehälter auf das fahrbare Gestell stellen ACHTUNG: Beim Aufsetzen des Pulverbehälters auf das fahrbare Gestell des... - Seite 26 80 µA Sprühstrom 0,1 Nm³/h Elektrodenspülluft Fluidluft 1,0 Nm³/h (für OptiFlex-F) 8. Gesamtluftmenge einstellen gute Pulverwolke zu wenig Gesamtluft HINWEIS: Als Grundwert empfiehlt sich eine Gesamtluftmenge von 4 Nm³/h und ein Pulveranteil von 50%. 24 • Erstinbetriebsetzung OptiFlex 2 Spray...
- Seite 27 Bediener durch Blinken der entsprechenden Anzeige und vo- rübergehender Fehlermeldung darauf aufmerksam gemacht! 10. Elektrodenspülluft einstellen a) Taste drücken Es wird auf die zweite Anzeige-Ebene umgeschaltet ca. 0,3 Nm³/h ca. 0,5 Nm³/h zu viel Elektrodenspülluft Erstinbetriebsetzung • 25 OptiFlex 2 Spray...
-
Seite 28: Einstellung Der Hintergrundbeleuchtung
Pistolenschalter drücken und Pulverausstoss visuell prüfen 13. Kontrollieren, ob alles gut funktioniert 14. Beschichten 15. Bei Bedarf Beschichtungsparameter anpassen Einstellung der Hintergrundbeleuchtung 1. Taste drücken Die Anzeige wechselt zu der folgenden Ebene: Die gewünschte Helligkeit einstellen 26 • Erstinbetriebsetzung OptiFlex 2 Spray... -
Seite 29: Farbwechsel
11. Ansaugrohr reinigen 12. Restliches Pulver in einen Behälter leeren 13. Den Behälter und vor allem den Boden absaugen 14. Den Behälter mit einem Lappen reinigen 15. Den Pulverbehälter wieder zusammensetzen 16. Neues Pulver einfüllen Erstinbetriebsetzung • 27 OptiFlex 2 Spray... -
Seite 30: Ausserbetriebnahme
2. Steuergerät ausschalten HINWEIS: Die Einstellungen für Hochspannung, Pulverausstoss, Elektroden- spülluft und Fluidisierung bleiben gespeichert! Bei Nichtbenutzung während mehreren Tagen 1. Netzstecker herausziehen 2. Beschichtungsapparat reinigen (siehe Kapitel "Reinigung und Wartung") 3. Hauptdruckluftzufuhr unterbrechen 28 • Erstinbetriebsetzung OptiFlex 2 Spray... -
Seite 31: Reinigung Und Wartung
Reinigung und Wartung HINWEIS: Regelmässige und gewissenhafte Wartung erhöht die Lebensdauer des Handbeschichtungsgeräts OptiFlex 2 Spray und sorgt für eine länger gleichbleibende Förderqualität! Die bei der Wartung auszutauschenden Teile sind als Ersatzteile er- hältlich. Diese Teile sind in der entsprechenden Ersatzteilliste zu finden! Tägliche Wartung... -
Seite 32: Reinigung
7. Den Pulverbehälter wieder zusammensetzen HINWEIS: Den Pulverbehälter erst vor Gebrauch wieder füllen! Pulverbehälter niemals mit Lösungsmittel oder Wasser reinigen! Reinigung der Handpistole OptiFlex 2 GM03 Häufiges Reinigen der Pistole dient zur Sicherung der Beschichtungs- qualität. HINWEIS: Vor der Reinigung der Pistole ist das Steuergerät abzuschalten. Die für die Reinigung verwendete Druckluft muss öl- und wasserfrei... -
Seite 33: Wartung Und Reinigung Der Filtereinheit
8. Pistole nochmals mit Druckluft durchblasen 9. Pulverschlauch reinigen 10. Pistole wieder komplettieren und anschliessen HINWEIS: Siehe dazu auch die Betriebsanleitung der Handpistole OptiFlex 2 GM03! Wartung und Reinigung der Filtereinheit Die Filtereinheit am Handbeschichtungsgerät OptiFlex 2 Spray misst und reinigt die Druckluft. -
Seite 35: Fehlerbehebung
V 02/13 Fehlerbehebung Allgemeines HINWEIS: Vor jeder Fehlersuche kontrollieren, ob der im Steuergerät einge- stellte Geräte-Parameter (P0) mit dem Gerätetyp übereinstimmt (siehe Betriebsanleitung Handpistolensteuerung OptiFlex 2 CG09-P, Kapitel "Erstinbetriebsetzung - Gerätetyp einstellen") Fehler Ursachen Fehlerbehebung Anzeigen am Steuer- Steuergerät ist nicht am Gerät mit Netzkabel an-... - Seite 36 Das Pulver wird nicht Keine Druckluft vorhan- Gerät an die Druckluft fluidisiert anschliessen Fluidluft am Steuergerät Fluidluft richtig einstel- zu tief eingestellt Motordrossel defekt Lokale Gema- Vertretung kontaktieren Keine Elektrodenspül- Spülluft-Motordrossel Lokale Gema- luft defekt Vertretung kontaktieren 34 • Fehlerbehebung OptiFlex 2 Spray...
-
Seite 37: Ersatzteilliste
Innendurchmesser angegeben: Beispiel: Ø 8/6 mm, 8 mm Aussendurchmesser / 6 mm Innendurchmesser ACHTUNG! Es dürfen nur original Gema-Ersatzteile verwendet werden, da dadurch auch der Ex-Schutz erhalten bleibt. Bei Schäden durch Verwendung von Fremdteilen entfällt jeglicher Garantieanspruch! Ersatzteilliste • 35... -
Seite 38: Handbeschichtungsgerät Optiflex 2 Spray - Ersatzteilliste
Kunststoffrohr - Ø 8/6 mm, schwarz 103 756* Pulverschlauch - Ø 8,1/4,5 mm, 0,77 m 1005 454 Diffusor - komplett (siehe Betriebsanleitung Pistolensteuereinheit OptiFlex 2 CG09-P) 1005 263 Kunststoffrohr - Ø 6/4 mm, schwarz, 14 m 1001 973* Pulverbehälter - komplett (ohne Pos. 3 und 6) 1007 130 Pneumatikverbindung Fluidluft - komplett (inkl. -
Seite 39: Handbeschichtungsgerät Optiflex 2 Spray - Ersatzteile
V 02/13 Handbeschichtungsgerät OptiFlex 2 Spray - Ersatzteile 10, 11 Handbeschichtungsgerät OptiFlex 2 Spray - Ersatzteile Ersatzteilliste • 37 OptiFlex 2 Spray... -
