Pulverabsaugung - Gema MagicCompact BA04 Betriebsanleitung Und Ersatzteilliste

V 10/17
Der benötigte Abblasdruck ist abhängig von der Kabinengrösse und vom
Pulvertyp. Die Düsen blasen in vorbestimmten Zeitabständen das am Bo-
den befindliche Pulver zu den Absaugschlitzen. Das Pulver wird durch die
Schlitze abgesaugt und der Kabinenboden wird dadurch gereinigt.
Die Ventile zur Steuerung der Bodenabblasungs-Segmente befinden sich
im Kabinenunterbau.
HINWEIS:
Der benötigte Eingangsdruck für die Ventile der Bodenabblasung
muss 5 bar betragen!
– Der Druckregler für die Bodenabblasung darf auf max. 3 bar einge-
stellt werden!

Pulverabsaugung

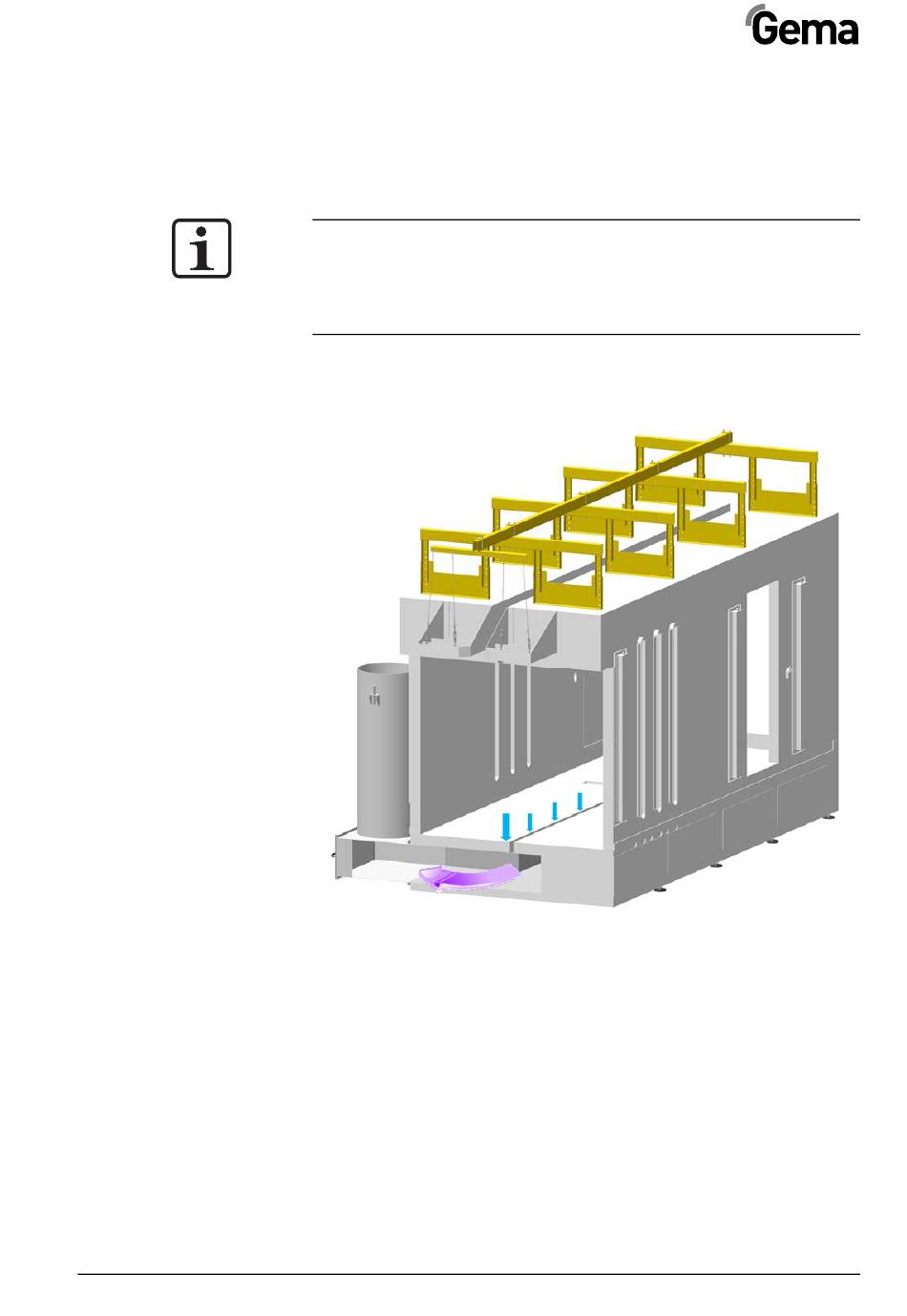

Abb. 4: Pulverabsaugung (Schnitt)
Die Pulverabsaugung erfolgt über einen in Längsrichtung angeordneten
Absaugkanal im Kabinenboden. Das Pulver, das von der Bodenabbla-
sung zu dem Absaugschlitz geblasen wurde, wird jetzt gleichmässig über
die ganze Kabinenlänge eingesaugt.
Der Absaugkanal wird am Kabinenende zu einem Querkanal, welcher
über einen Servicedeckel einsehbar ist. Die Rohre sind selbstreinigend
und können mit Druckluft ausgeblasen werden.
Das gesammelte Pulver wird zum Zyklonabscheider weitergefördert.
Eventuelle Pulverablagerungen an den Kabinenwänden müssen von Zeit
zu Zeit manuell entfernt werden.
MagicCompact BA04 Aufbau und Funktion • 15
