Aufbau und Funktion

Kabine – Oberbau
18 • Produktbeschreibung
Rev. 00 05/23

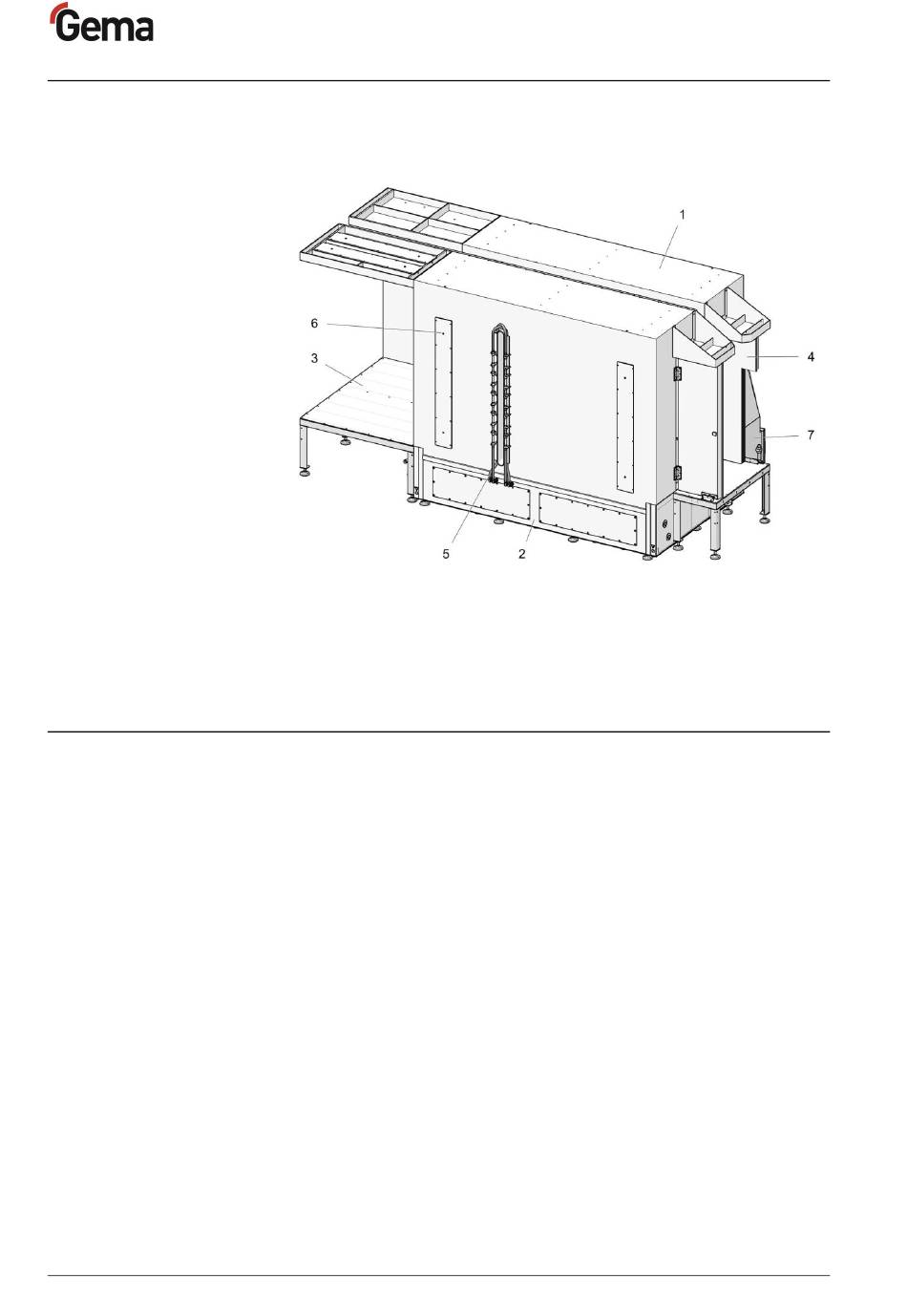

Gesamtansicht

Abb. 2
1 Oberbau
2 Unterbau
3 Handbeschichter-Podest
4 Kabinentür
Der Kabinenoberbau besteht aus einer doppelwandigen Kunststoff-
Konstruktion, die einen optimalen Pulverabstoss-Effekt gewährleistet.
Alle geerdeten Teile, inklusive Kabinenoberbau-Aufnahmen, sind in
einem bestimmten, erforderlichen Abstand ausserhalb der Kabine
angeordnet. Dies gewährleistet den Pulverabstoss-Effekt der Kabine,
auch über eine längere Beschichtungszeit.
Das Kabineninnere wird durch Beleuchtungselemente, die in den
Kabinenwänden angebracht sind, ausgeleuchtet.
Die Grundversion dieser Kabine verfügt nicht über
Handbeschichtungsöffnungen. Die Kabine kann ein- oder beidseitig mit
Handbeschichtungsgeräten ausgerüstet werden, wahlweise als Vor- oder
Nachbeschichtungsstation.
5 Pistolenabblasvorrichtung
6 Beleuchtung
7 Abluftleitung
MagicCompact BA04
