Abluftsystem mit Nachfilter
MagicCylinder QCS04
Rev. 00 05/23
Pulverabsaugung
Die Pulverabsaugung erfolgt über einen in Längsrichtung angeordneten
Absaugkanal im Kabinenboden. Das Pulver, das von der
Bodenabblasung zu dem Absaugschlitz geblasen wurde, wird jetzt
gleichmässig über die ganze Kabinenlänge eingesaugt.

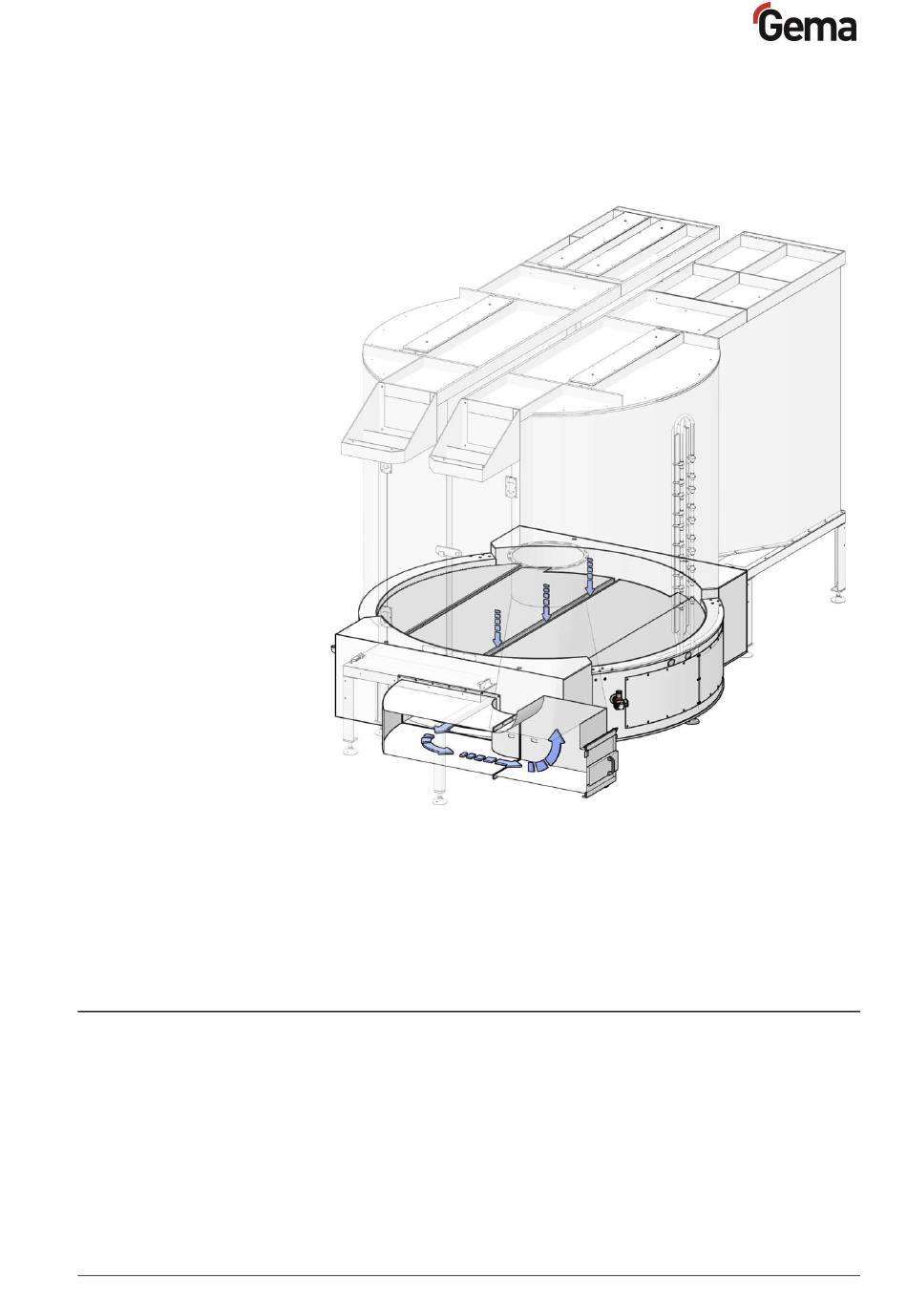

Abb. 5: Pulverabsaugung (Schnitt)
Der Absaugkanal wird am Kabinenende zu einem Querkanal, welcher
über einen Servicedeckel einsehbar ist. Die Rohre sind selbstreinigend
und können mit Druckluft ausgeblasen werden.
Das gesammelte Pulver wird zum Zyklonabscheider weitergefördert.
Pulverablagerungen an den Kabinenwänden müssen von Zeit zu Zeit
manuell gereinigt werden.
Ein leistungsfähiges Abluftsystem dient der Reinhaltung der
Kabinenumgebung und verhindert explosive Pulver-Luft-Gemische. Die
Abluft wird durch den Ventilator im Nachfilter erzeugt.
Detaillierte Informationen über den Nachfilter finden Sie in der
entsprechenden Betriebsanleitung.
Produktbeschreibung • 21
