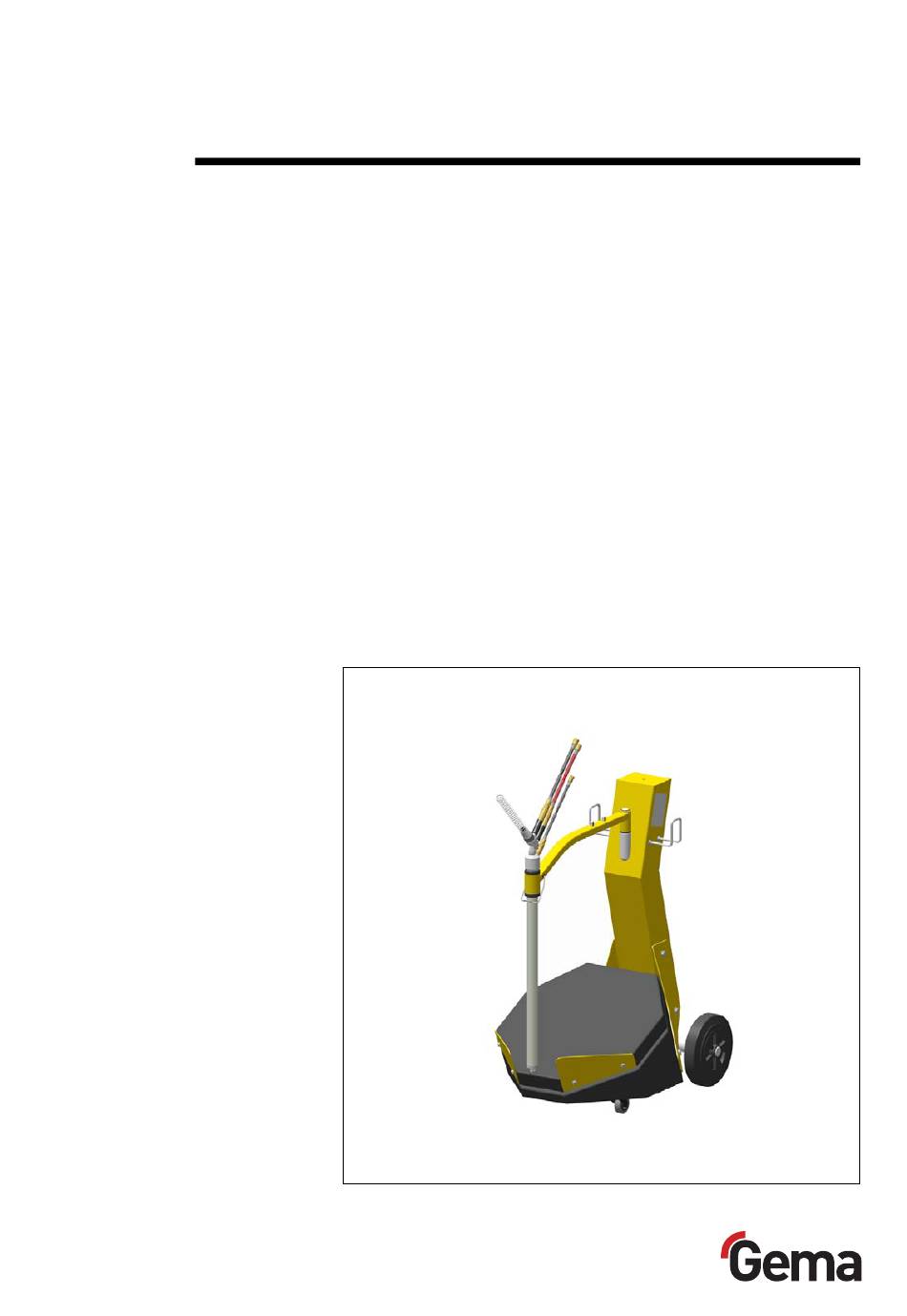

- Seite 1 Betriebsanleitung und Ersatzteilliste Frischpulversystem OptiFlex 2 V Originalbetriebsanleitung...
- Seite 2 Die im vorliegenden Handbuch enthaltenen Informationen sind nach bes- tem Wissen und Gewissen am Tage der Veröffentlichung richtig und zu- treffend. Der Inhalt stellt jedoch keine bindende Verpflichtung für Gema Switzerland GmbH dar und das Recht auf Änderungen ohne Ankündi- gung bleibt vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Aufbau und Funktion ..................... 14 Gesamtansicht ..................14 Lieferumfang ......................14 OptiFlex 2 V ..................... 14 Optionale zusatzlieferung für OptiFlex 2 V ..........15 Typische Eigenschaften – Charakteristika der Funktionen ........15 Verarbeitung des Pulvers direkt aus dem Originalgebinde des Pulverlieferanten ..................15 Inbetriebnahme Vorbereitung zur Inbetriebnahme ................. - Seite 4 Reinigung ......................28 Reinigung der Fluid-/Ansaugeinheit ............28 Fehlerbehebung Allgemeines ......................29 Ersatzteilliste Bestellen von Ersatzteilen ..................31 Frischpulversystem OptiFlex 2 V – Ersatzteilliste ..........32 Frischpulversystem OptiFlex 2 V – Ersatzteilliste ..........33 2 • Inhaltsverzeichnis OptiFlex 2 V...
-
Seite 5: Allgemeine Sicherheitshinweise
OptiFlex 2 V betreiben alle grundlegenden Sicherheitsbestimmungen auf, die unbedingt zu beachten sind. Diese Sicherheitsbestimmungen müssen in allen Punkten gelesen und verstanden werden, bevor das OptiFlex 2 V in Betrieb genommen wird. Sicherheitssymbole (Piktogramme) Nachfolgend aufgeführt sind die in den Gema-Betriebsanleitungen ver- wendeten Warnhinweise und deren Bedeutung zu finden. - Seite 6 V 03/13 Das Frischpulversystem OptiFlex 2 V ist nach dem geltenden Stand der Technik und den anerkannten sicherheitstechnischen Regeln aus- schliesslich für den üblichen Einsatz zur Pulverlackbeschichtung be- stimmt. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsge- mäss. Für hieraus resultierende Schäden haftet der Hersteller nicht - das Risiko hierfür trägt allein der Benutzer.
- Seite 7 Die Steuergeräte der Sprühpistolen dürfen in Zone 22 aufgestellt und be- trieben werden. Sprühpistolen sind für die Zone 21 zugelassen. Nur Original-Gema - Ersatzteile bieten Gewähr, dass der EX- Schutz er- halten bleibt. Bei Schäden durch Verwendung von Fremdteilen entfällt jeglicher Anspruch auf Garantie oder Schadenersatz! Bedingungen, die zu gefährlichen Staubkonzentration in Pulversprühka-...
-
Seite 8: Statische Aufladung
Rückgewinnungsanlage und der Förderkette bzw. der Aufhängevor- richtung der Objekte haben. Das Rauchen und das Entzünden von Feuer sind im gesamten Anlagen- bereich verboten! Funkenbildende Arbeiten sind nicht erlaubt! Feuer- und Rauch- verbot 6 • Allgemeine Sicherheitshinweise OptiFlex 2 V... - Seite 9 (z.B. Ledersohlen) mit Schutzkappen. Das Bedienungspersonal sollte die Pistole in der blossen Hand halten. Werden Handschuhe getragen, so müssen diese elektrisch leitfähig sein. Diese allgemeinen Sicherheitshinweise müssen zwingend vor Inbetriebnahme gelesen und verstanden werden! OptiFlex 2 V Allgemeine Sicherheitshinweise • 7...
-
Seite 10: Bestimmungsgemässe Verwendung
Anlage gemäss den örtlichen Vorschriften geer- det sind Frischpulversystem OptiFlex 2 V Das Frischpulversystem OptiFlex 2 V ist Bestandteil der Anlage und somit in das Sicherheitssystem der Anlage integriert. Für Gebrauch ausserhalb des Sicherheitskonzepts müssen entsprechen- de Massnahmen getroffen werden. -
Seite 11: Über Diese Betriebsanleitung
Über diese Betriebsanleitung Allgemeines Diese Betriebsanleitung enthält alle wichtigen Informationen, die Sie für die Arbeit mit Ihrem Frischpulversystem OptiFlex 2 V benötigen. Sie wird Sie durch die Inbetriebnahme führen und Ihnen Hinweise und Tipps zur optimalen Verwendung Ihres neuen Pulverbeschichtungssystems geben. -
Seite 13: Produktbeschreibung
Frischpulversystem OptiFlex 2 V Verwendung Das Frischpulversystem OptiFlex 2 V ist speziell für die Pulverversorgung von einer bis zwei Hand- oder Automatikpistolen mit Kunststoff- Frischpulver direkt aus dem Liefergebinde konzipiert. Das Pulver wird im Pulvergebinde vibriert und direkt von der Fluid-/Ansaugeinheit angesaugt. -
Seite 14: Vernünftigerweise Vorhersehbare Fehlanwendung
Alle Werte in diesen Tabellen sind Richtwerte. Verschiedene Umge- bungsverhältnisse, Verschleiss und andere Pulverarten können die Tabel- lenwerte verändern. 3 Nm³/h 4 Nm³/h 5 Nm³/h Gesamtluft Pulverausstoss (g/min) Pulverausstoss Luft-Durchflussmengen Werks- OptiFlex 2 V Bereich einstellung Durchflussmenge Fluidluft: 0-1,0 Nm³/h 0,1 Nm³/h 12 • Produktbeschreibung OptiFlex 2 V... -
Seite 15: Elektrische Daten
V 03/13 Elektrische Daten OptiFlex 2 V 110/230 VAC Anschluss und Leistung Vibrator max. 100 W Frequenz 50-60 Hz 0 °C - +40 °C Temperaturbereich (+32 °F - +104 °F) Max. Oberflächentemperatur 120 °C (+248 °F) II 3 D IP54 120 Zulassungen °C... -
Seite 16: Aufbau Und Funktion

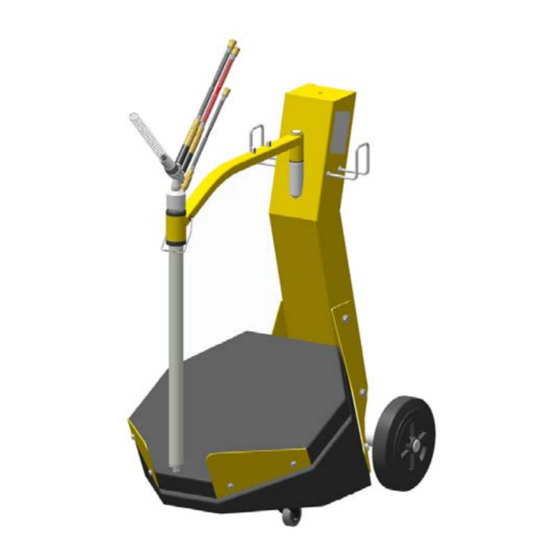

V 03/13 Aufbau und Funktion Gesamtansicht Frischpulversystem OptiFlex 2 V – Aufbau 1 Injektor OptiFlow 5 Lenkrolle 2 Schwenkarm mit Führungsbuchse 6 Gummirad 3 Fluid-/Ansaugeinheit 7 Gestell 4 Vibrationstisch 8 Schlauchhalter Injektor OptiFlow Sämtliche Informationen über den Injektor OptiFlow finden Sie in der ent-... -
Seite 17: Optionale Zusatzlieferung Für Optiflex 2 V
Typische Eigenschaften – Charakteristika der Funkti- onen Verarbeitung des Pulvers direkt aus dem Origi- nalgebinde des Pulverlieferanten Mit dem Frischpulversystem OptiFlex 2 V lässt sich das Pulver direkt aus dem Originalgebinde verarbeiten. Dank schräggestelltem Vibrationsboden wird das Pulvergebinde vollständig entleert. OptiFlex 2 V... -
Seite 19: Inbetriebnahme
Stromversorgung vorhanden entsprechende Erdung des Geräts vorhanden Pulveraufbereitung und Pulverqualität Aufstellung Das Frischpulversystem OptiFlex 2 V soll immer vertikal und auf ebenem Boden aufgestellt werden. ACHTUNG: Das Frischpulversystem darf auf keinen Fall neben Heizquellen (Einbrennofen o.Ä.) oder elektromagnetischen Quellen (Schalt- schrank o.Ä.) aufgestellt werden. -
Seite 20: Aufbauanleitung
V 03/13 Aufbauanleitung Das Frischpulversystem OptiFlex 2 V wird gemäss nachfolgender An- schlussanleitung aufgebaut. Frischpulversystem OptiFlex 2 V 18 • Inbetriebnahme OptiFlex 2 V... -
Seite 21: Anschlussanleitung
Anschlussanleitung – Übersicht Hinweis: Erdverbindungskabel mit der Klemmzange an die Kabine oder an die Aufhängevorrichtung klemmen. Erdverbindungen mit Ohm- Meter überprüfen und max. 1 MOhm sicherstellen! Hinweis: Die Druckluft muss öl- und wasserfrei sein! OptiFlex 2 V Inbetriebnahme • 19... -
Seite 23: Erstinbetriebsetzung
V 03/13 Erstinbetriebsetzung Hinweis: Bei eventuellen Fehlern siehe die Fehlersuchanleitung! Erdung Strom Spannung Versorgung OptiFlex 2 V Erstinbetriebsetzung • 21... -
Seite 24: Bedienung
Absaugeinheit beschichtet, kann der aufgewirbelte Staub des Beschichtungspulvers Atembeschwerden verursachen oder zu Rutsch-/Sturzgefahr führen. - Das Frischpulversystem darf nur vor einer entsprechend dimensi- onierten Absaugeinheit (wie z.B. Gema-Classic-Open-Kabine) be- trieben werden. 1. Vibrator einschalten. 2. Fluid-/Ansaugeinheit auf die Seite schwenken 3. -
Seite 25: Farbwechsel
V 03/13 Farbwechsel Allgemeines Bei einem Farbwechsel müssen die einzelnen Komponenten des Frisch- pulversystems sorgfältig gereinigt werden. Sämtliche Pulverpartikel des früheren Farbtones müssen dabei entfernt werden! Nachfolgend beschrieben ist ein sog. Extrem-Farbwechsel (hell-dunkel). OptiFlex 2 V Erstinbetriebsetzung • 23... - Seite 26 V 03/13 24 • Erstinbetriebsetzung OptiFlex 2 V...
-
Seite 27: Ausserbetriebnahme
V 03/13 Ausserbetriebnahme 1. Vibrator ausschalten Bei Nichtbenutzung während mehreren Tagen 1. Netzstecker herausziehen 2. Beschichtungsapparat reinigen (siehe dazu entsprechende Betriebsanleitung) 3. Hauptdruckluftzufuhr unterbrechen OptiFlex 2 V Erstinbetriebsetzung • 25... -
Seite 29: Reinigung Und Wartung
Reinigung und Wartung Hinweis: Regelmässige und gewissenhafte Wartung erhöht die Lebensdauer des Frischpulversystems OptiFlex 2 V und sorgt für eine länger gleichbleibende Förderqualität! Die bei der Wartung auszutauschenden Teile sind als Ersatzteile er- hältlich. Diese Teile sind in der entsprechenden Ersatzteilliste zu finden! Tägliche Wartung... -
Seite 30: Reinigung
Reinigung der Fluid-/Ansaugeinheit 1. Injektor abnehmen 2. Fluid-/Ansaugeinheit abnehmen 3. Fluid-/Ansaugeinheit mit Druckluft reinigen. Das Pulversaugrohr ebenfalls mit Druckluft durchblasen 4. Injektor reinigen (siehe dazu die Betriebsanleitung des Injektors) 5. Einzelteile wieder zusammensetzen 28 • Reinigung und Wartung OptiFlex 2 V... -
Seite 31: Fehlerbehebung
Keine Druckluft vor- Gerät an die Druck- nicht fluidisiert handen luft anschliessen Fluidluft zu tief einge- Fluidluft richtig ein- stellt stellen Vibrator funktioniert Vibrator/Kondensator Lokale Gema- nicht defekt Vertretung kontaktie- Vibratorkabel nicht einstecken eingesteckt OptiFlex 2 V Fehlerbehebung • 29... -
Seite 33: Ersatzteilliste
Innendurchmesser angegeben: Beispiel: Ø 8/6 mm, 8 mm Aussendurchmesser / 6 mm Innendurchmesser ACHTUNG! Es dürfen nur original Gema-Ersatzteile verwendet werden, da dadurch auch der Ex-Schutz erhalten bleibt. Bei Schäden durch Verwendung von Fremdteilen entfällt jeglicher Garantieanspruch! OptiFlex 2 V... -
Seite 34: Frischpulversystem Optiflex 2 V - Ersatzteilliste
V 03/13 Frischpulversystem OptiFlex 2 V – Ersatzteilliste Injektor IG06 – komplett (siehe entsprechende Betriebsanleitung) 1007 780 Pneumatikverbindung Förderluft – komplett (inkl. Pos. 4.1, 4.2 und 4.3) Schnellkupplung – NW5, Ø 8 mm, rot 261 645 Mutter mit Knickschutz – M12x1 mm, Ø 8 mm 201 316 Kunststoffrohr –... -
Seite 35: Frischpulversystem Optiflex 2 V - Ersatzteilliste
V 03/13 Frischpulversystem OptiFlex 2 V – Ersatzteilliste 12, 13 Frischpulversystem OptiFlex 2 V – Ersatzteile OptiFlex 2 V Ersatzteilliste • 33... - Seite 36 V 03/13...
