Montage- und Betriebsvorschrift
D
KAPITEL 3

TECHNISCHE DATEN/

ABMESSUNGEN

M1/150 N / C
MiniVent M1/150 N / C
2.2

Motorschutz

Der M1/150 N / C MiniVent verfügt über einen energiesparenden, wartungsfreien EC-Motor (funkstörungsfrei, kugelgelagert)
mit höchstem Wirkungsgrad. Der Motor ist mit einem Thermokontakt ausgestattet, der mit der Wicklung in Reihe verdrahtet,
selbsttätig aus- und nach erfolgter Abkühlung wiedereinschaltet.
Wird der Rotor blockiert, versucht der Motor alle 3 sec. wieder anzulaufen.
Zum Starten benötigt der Motor eine bestimmte Rotorposition. Hat er diese nicht, gibt er Impulse auf den Rotor, um die Po-
sition zu erreichen. Dies kann einige Sekunden dauern. Um den Motor vor schnellen Ein/Aus-Schaltwechseln zu schützen,
ist nach dem Ausschalten eine Einschaltsperre von 15 sec. aktiv.
3.0 Technische Daten
Laufrad-Ø [mm]
Wechselstrom
Spannung/Frequenz
Leistungsaufnahme [W]
Nennstrom [mA]
Fördervolumen [m 3 /h]
3.1

Produktlebensdauer

Dieses Gerät ist auf eine Produktlebensdauer von mindestens 40.0000 h, bei S1-Betrieb mit maximaler Leistung in
maximal zulässiger Umgebungstemperatur ausgelegt.
3.2 Zubehör
DSEL 2 Betriebs-/Drehzahlumschalter 0-1-2
WES 150 Wandeinbausatz
TWH 150 Teleskop-Wandhülse

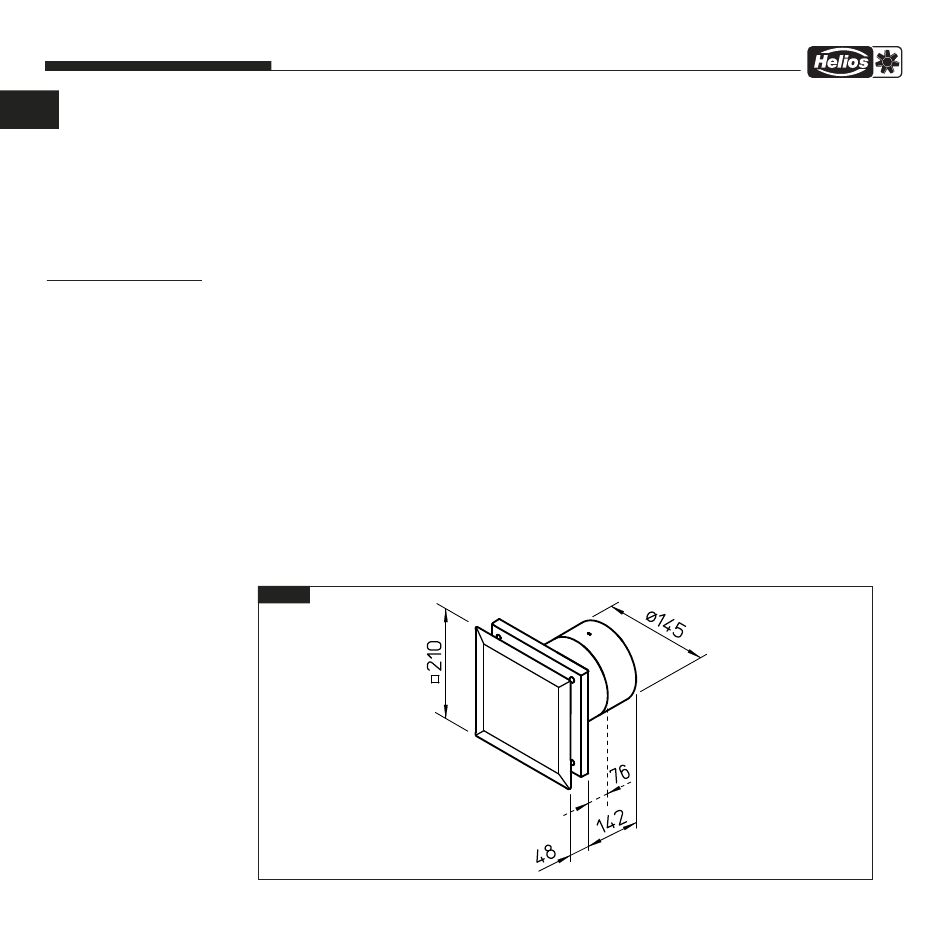

3.3 Abmessungen
Abb.1
137 Elektrische Zuleitung
1~ Schutzart
230 V, 50 Hz Schutzklasse
10 / 6 Gewicht ca. kg
110 / 90 Drehzahl [1/min]
260 / 220 Nachlauf [Min.]
Intervall [Std.]
4
NYM-O 4 x 1,5 mm²
IP 45 (strahlwassergeschützt)
II
1,2
1900 / 1600
6, 10, 15, 21 (einstellbar)
0, 8, 12, 24 (einstellbar)
Best.Nr. 1306
Best.Nr. 0537
Best.Nr. 6354
Maße in mm
