4.6.7 Wagen koppeln

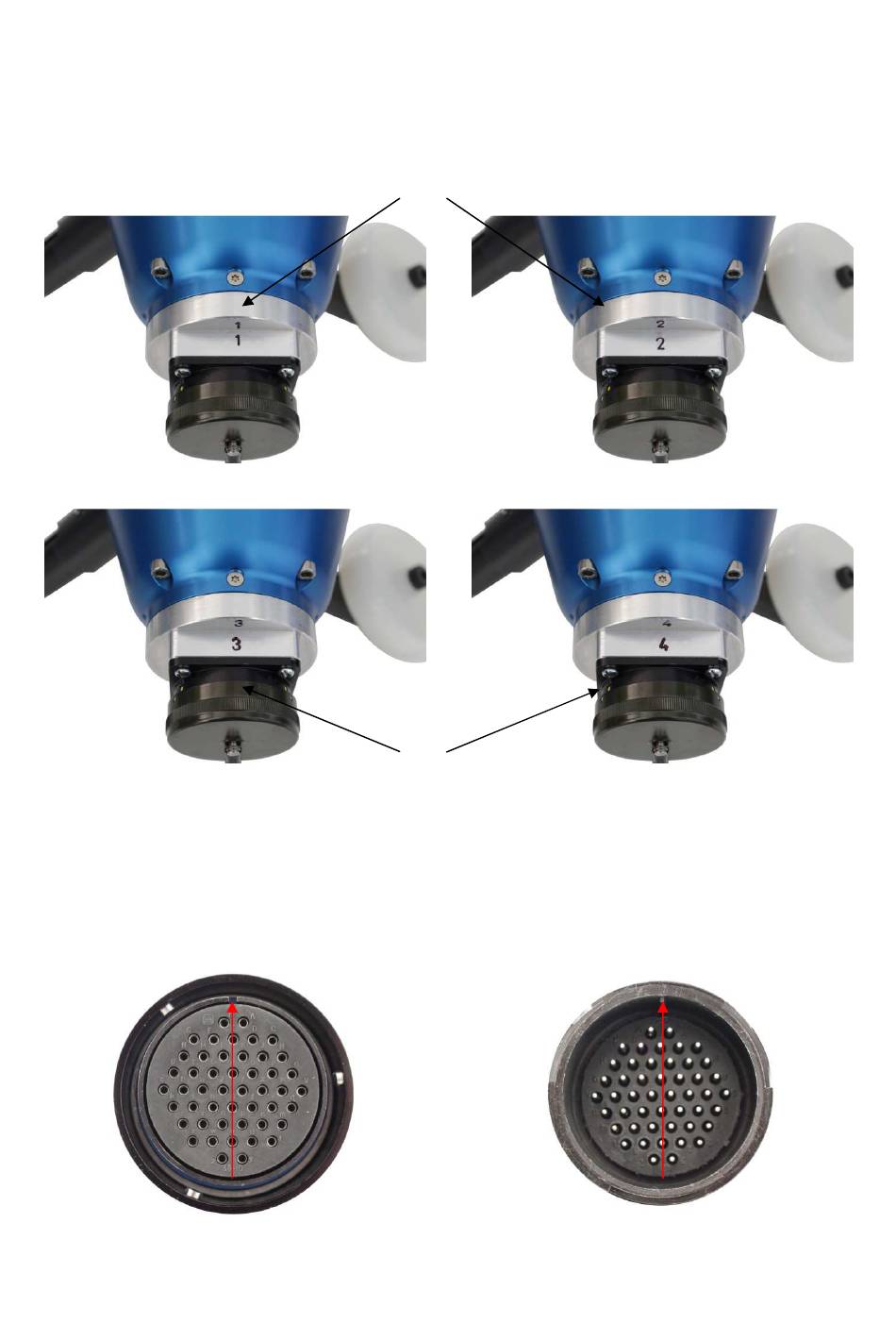

Die einzelnen Wagen sind nummeriert und müssen in der vorgegebenen Reihenfolge
gekoppelt werden. Dabei bildet Wagen 1 mit Kamera die Front der Lichtquelle. Wagen 4 wird
direkt mit dem Aushärtekabel verbunden. Daraus ergibt sich die Position von Wagen 2 und 3.
Nummerierung
Schutzkappen
Zum Verbinden der Lichtquellen müssen zunächst die Schutzkappen von den Steckern und
Buchsen entfernt werden. Stecker und Buchse können nur in einer fest definierten Position
verbunden werden. Dazu muss die Positionsnut mit dem Positionsstift übereinstimmen.
Positionsnut
Positionsstift
85
