4.6 Lichtquelle 1000 Watt

Die Lichtquelle besteht aus 4 einzelnen Wagen mit je 2 Stück 1000 Watt UV- Lampen. Jeder
Wagen ist nummeriert und ist in der Reihenfolge 1 - 4 zu koppeln (siehe Punkt 4.5.4 Wagen
koppeln). Jeder Wagen verfügt des weiteren über ein Gelenk um das Einbringen in den Kanal
zu vereinfachen (siehe Punkt 4.6.8 Einbringen der Lichtquelle in den Kanal).
In Wagen 1 wird die Kamera montiert (siehe Punkt 4.5.2 Kamera montieren).
4.6.1 Nennweitenabhängiger Aufbau der Lichtquelle
Die Lichtquelle ist ohne Erweiterungsteile ab DN 500 nutzbar. Dazu werden die Räder direkt
an die Radhalter der Lichtquelle montiert (siehe Punkt 4.6.2 Räder montieren DN 500)
Im
Lieferumfang
der
Lichtquelle
1000
Watt
sind
Erweiterungsteile
für
den

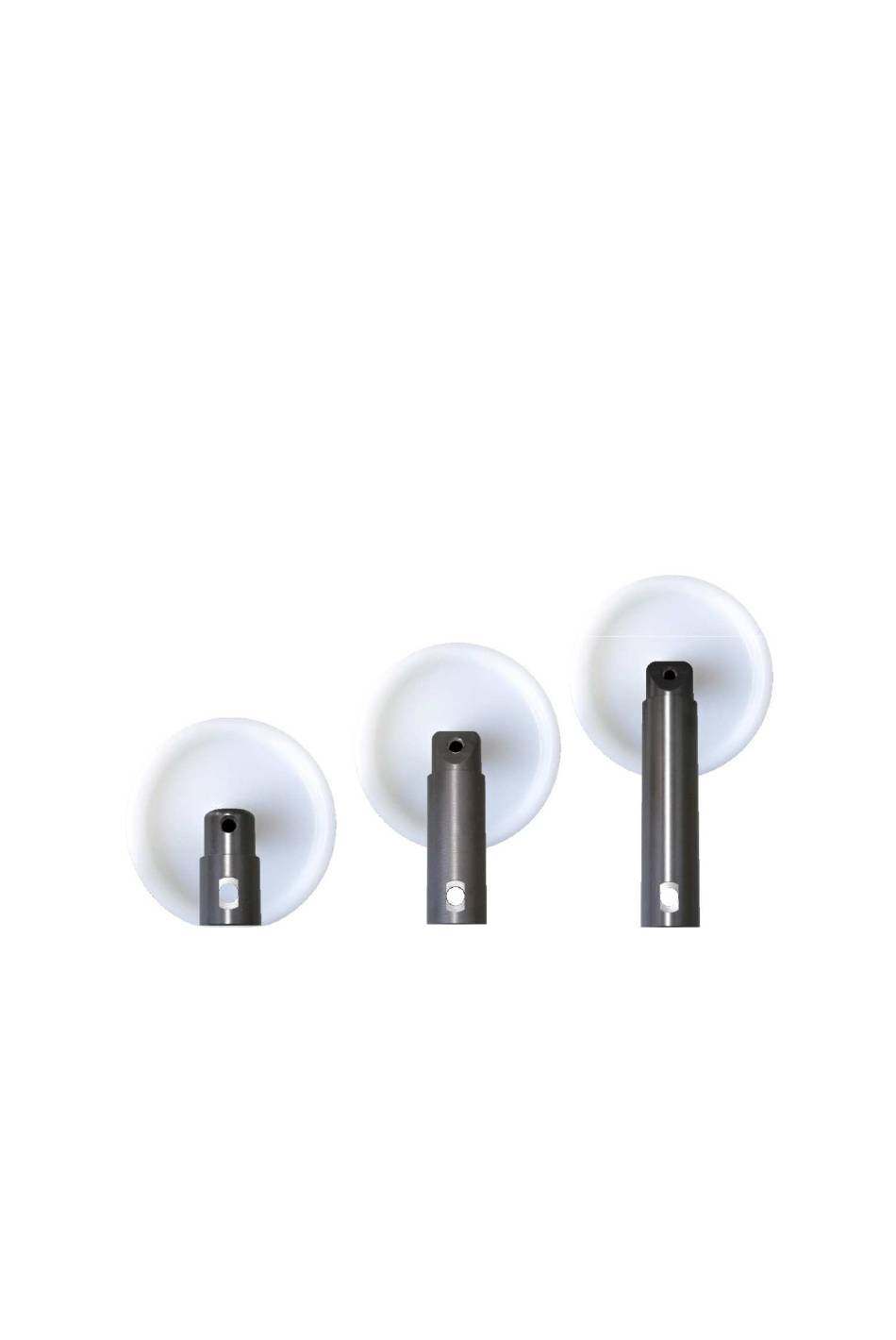

nennweitenabhängigen Aufbau der Lichtquelle enthalten. Die Räder sind an den
Erweiterungsteilen vormontiert.
ab DN 600
ab DN 700
ab DN 800
78
