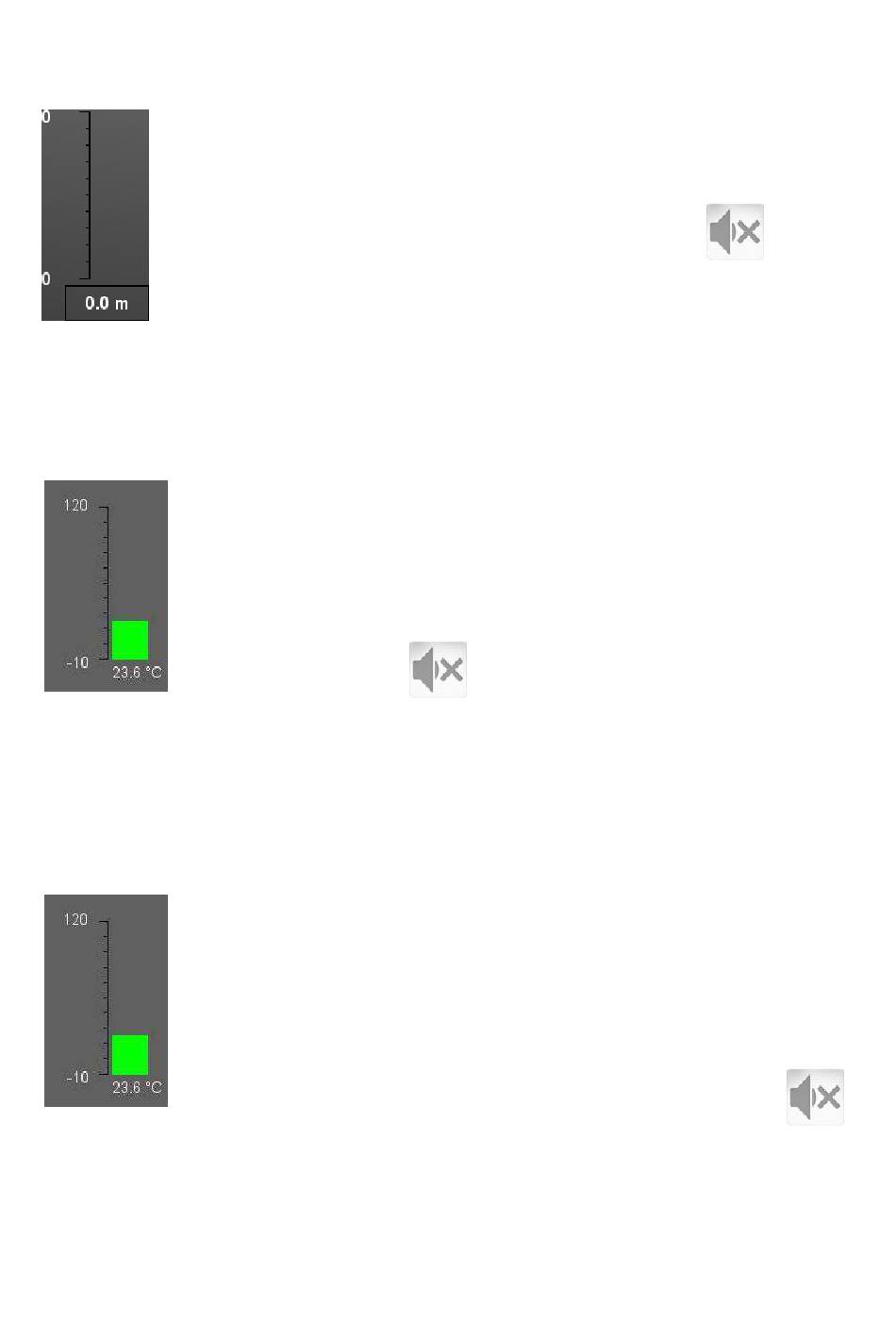

4.2.2.2.4.9 Symbol „Distanz"
4.2.2.2.4.10 Symbol „Temperatur"
Die Temperaturanzeige wird über eine Balkenanzeige sowie als Zahl
dargestellt. Die Messeinheit ist Grad Celsius. Der Messbereich wird über
die unter Punkt 4.2.2.2.3 Menü Einstellungen festgelegten Minimum- und
Maximumwerte definiert. Liegt der Temperaturbereich innerhalb der
definierten Werte, so wird der Farbbalken „grün" dargestellt. Liegt der
Temperaturbereich ausserhalb der vordefinierten Werte, wird der
Farbbalken „rot" dargestellt Beim Über- bzw. Unterschreiten der
definierten Werte erfolgt eine optische und akustische Warnung. Diese
kann über das Symbol
„Aushärtevorgang" dargestellt. Die Warnung wird protokolliert.
4.2.2.2.4.11 Symbol „Pyrometer1 " und „Pyrometer2"
Die Pyrometer sind ein Oberflächensensoren. Sie messen die Temperatur
der Oberfläche des verwendeten Linermaterials. Die Temperaturanzeige
wird über eine Balkenanzeige sowie als Zahl dargestellt. Die Messeinheit
ist Grad Celsius. Der Messbereich wird über die unter Punkt 4.2.2.2.3
Menü Einstellungen festgelegten Maximum- und Minimumwerte
definiert. Liegt der Temperaturbereich innerhalb der definierten Werte, so
wird der Farbbalken „grün" dargestellt. Liegt der Temperaturbereich
ausserhalb der vordefinierten Werte, wird der Farbbalken „rot" dargestellt
Beim Über- bzw. Unterschreiten der definierten Werte erfolgt eine
optische und akustische Warnung. Diese kann über das Symbol
quittiert werden. Die Warnung wird protokolliert.
Die Distanz wird über eine Balkenanzeige und eine Zahl dargestellt. Der
Startschacht ist der Nullpunkt. Die Messeinheit ist Meter. Unter Punkt
4.2.2.2.3 Menü Einstellungen wird ein Ende der Aushärtung in Meter
voreingestellt. Wird dieser Wert unterschritten, wird der Balken der
Balkenanzeige „rot" dargestellt. Weiterhin erfolgt eine optische und
akustische Warnung. Diese kann über das Symbol
werde. Das Symbol wird im Menü „Aushärtevorgang" dargestellt. Die
Warnung wird protokolliert.
quittiert werde. Das Symbol wird im Menü
37
quittiert
