4.6.2 Räder montieren DN 500
In der Nennweite DN 500 werden die Räder direkt an die Radhalter montiert.
Zur Montage der Räder werden die Pass Schulterschrauben sowie die Polyamidscheiben
verwendet. Die Räder werden an der eingelassenen Gewindebohrung befestigt.
Zwischen Radhalterung und Rad wird jeweils eine Polyamidscheibe montiert.

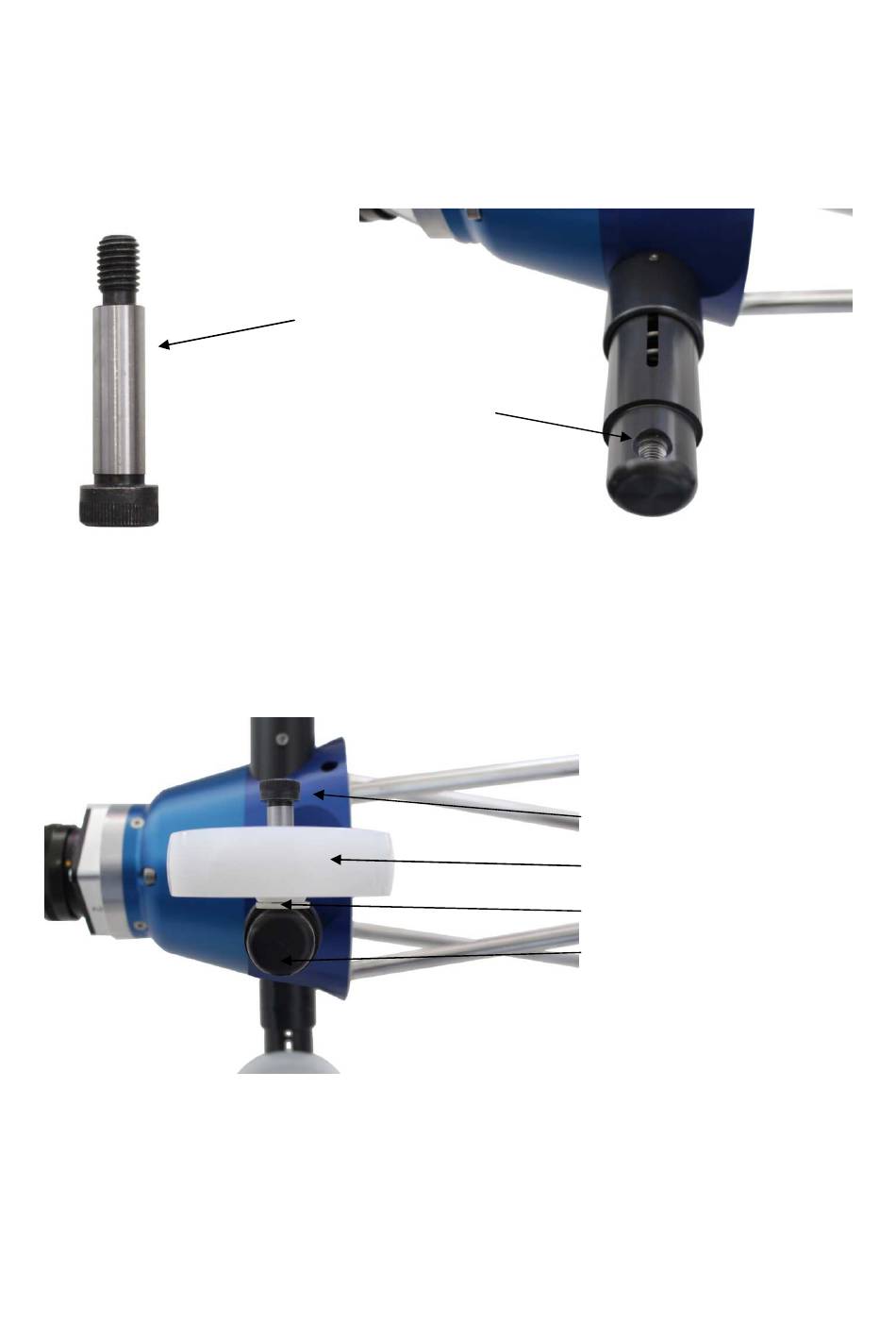

Rad mit Pass Schulterschraube befestigen.
Pass
Schulterschraube
eingelassene
Gewindebohrung
79
Pass Schulterschraube
Rad
Polyamidscheibe
Radhalterung
