4.5 Lichtquelle 4 x 3 650 Watt

Die Lichtquelle besteht aus 4 einzelnen Wagen mit je 3 Stück 650 Watt UV- Lampen. Jeder
Wagen ist nummeriert und ist in der Reihenfolge 1 - 4 zu koppeln (siehe Punkt 4.5.4 Wagen
koppeln). In Wagen 1 wird die Kamera montiert (siehe Punkt 4.5.2 Kamera montieren).
4.5.1 Nennweitenabhängiger Aufbau der Lichtquelle
Die Lichtquelle ist ohne Erweiterungsteile ab DN 500 nutzbar. Dazu werden die
entsprechenden Räder direkt an die Radhalter der Lichtquelle montiert (siehe Punkt 4.5.1.1
Räder montieren DN 500 - DN 800).
Im Lieferumfang der Lichtquelle 4 x 3 650 Watt sind 3 Sets Erweiterungsteile (DN 500 - DN
800) für den nennweitenabhängigen Aufbau der Lichtquelle enthalten. Die Räder sind an den
Erweiterungsteilen vormontiert.

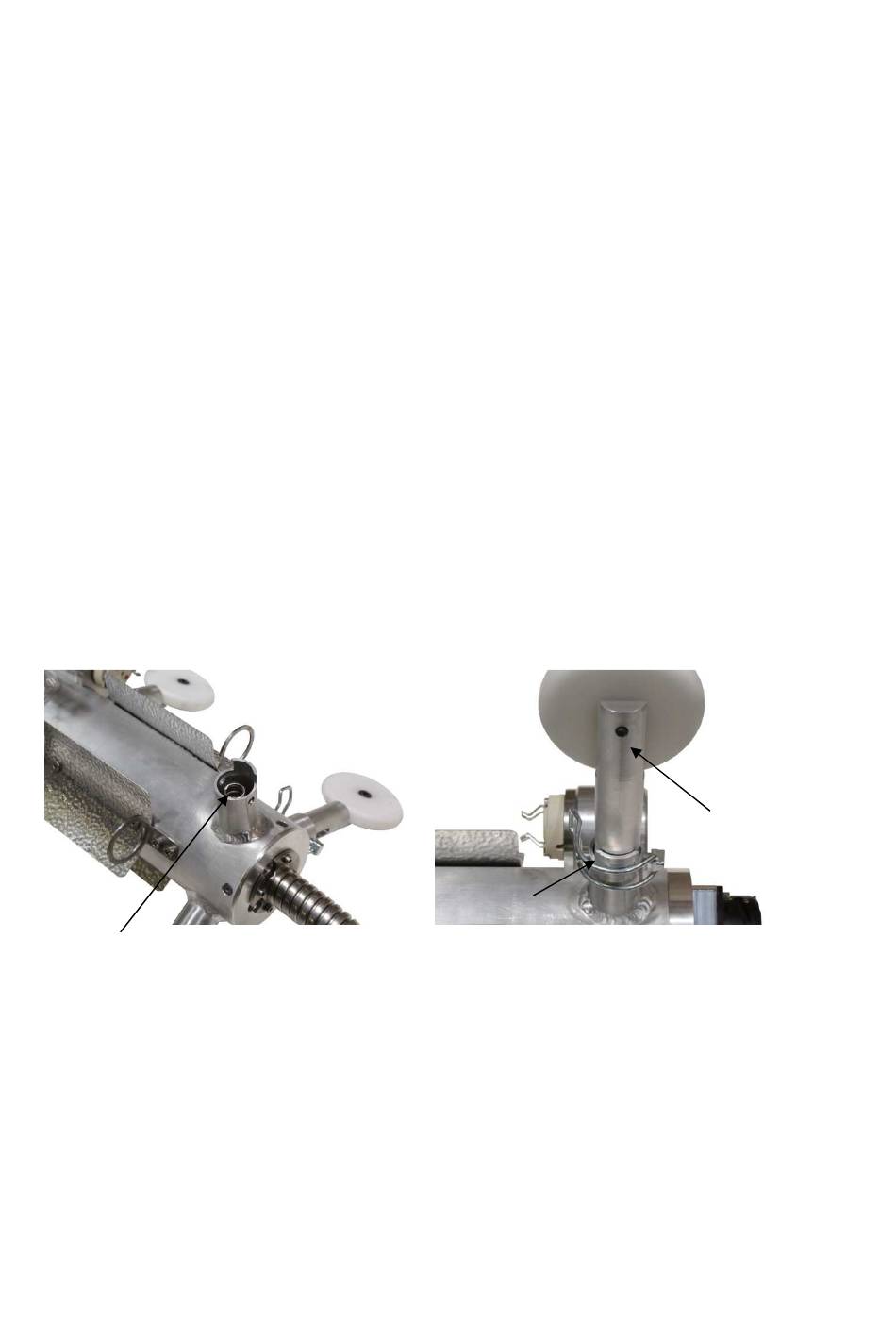

4.5.1.1 Räder montieren DN 500 - DN 800
Die Räder sind an den jeweiligen Erweiterungsteilen vormontiert. Im Radhalter, am
Grundkörper der Lichtquelle befindet sich eine Feder. Achtung, diese kann herausfallen. Rad
mit Erweiterungsteil in Radhalter stecken. Dazu soll die lange Seite des Erweiterungsteils zu
der langen Seite des Radhalters zeigen. Nun Rad gegen Feder drücken und Sicherungsbolzen
montieren. Sicherungsbolzen umklappen um Bolzen zu sichern.
Feder Lange Seiten Radhalter und Erweiterungsteil

4.5.2 Kamera montieren

Zum Montieren der Kamera muss diese in die Kamerahalterung eingeschoben und mittels
Madenschraube befestigt werden. Die Kamerahalterung befindet sich an Wagen 1.
72
