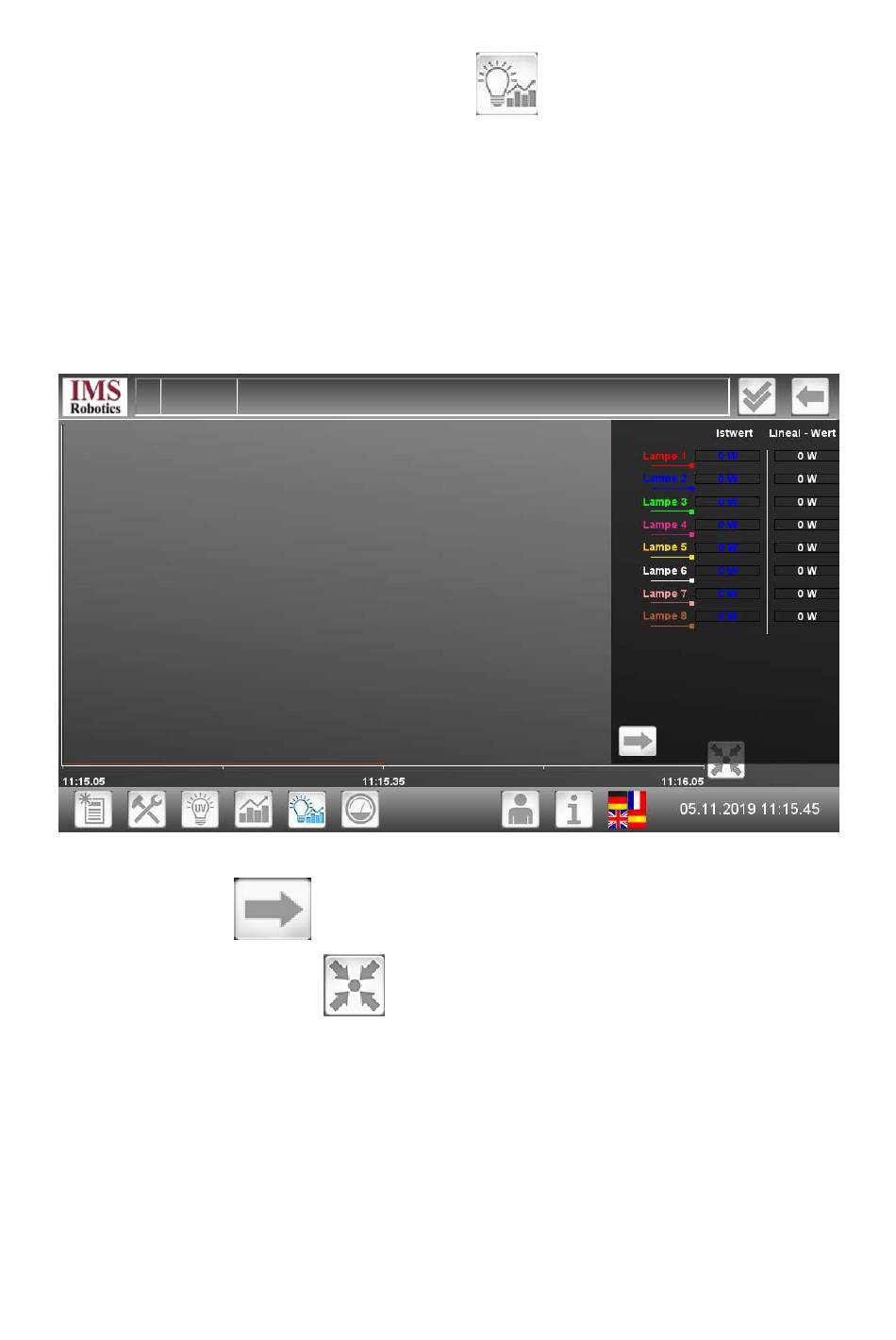

4.2.2.2.6 Lampendiagramm
Durch drücken des Menüs „Lampendiagramm"
öffnet sich das Menü, in dem alle
Lampen dargestellt werden. Dies wird durch Zahlen und einem Liniendiagramm realisiert.
Dargestellt wird zum einen der Istwert. Also der zu diesem Zeitpunkt gemessene Wert. Zum
anderen wird der Lineal- Wert angezeigt. Dazu das Lineal im Liniendiagramm zu einer
bestimmten Position auf der Zeitachse schieben. Der Wert kann nun unter Lineal- Wert
abgelesen werden.
Mittels Zweifinger-Zoom lässt sich der Messbereich verkleinern oder vergrössern. Durch
„wischen" über das Touch Panel ist das Scrollen nach links oder rechts sowie nach oben oder
unten möglich.
Über das Pfeilsymbol
können Details ein- und ausgeblendet werden
Durch drücken des Symbols
wird wieder die Ausgangsgrösse des Diagramms
dargestellt.
39
