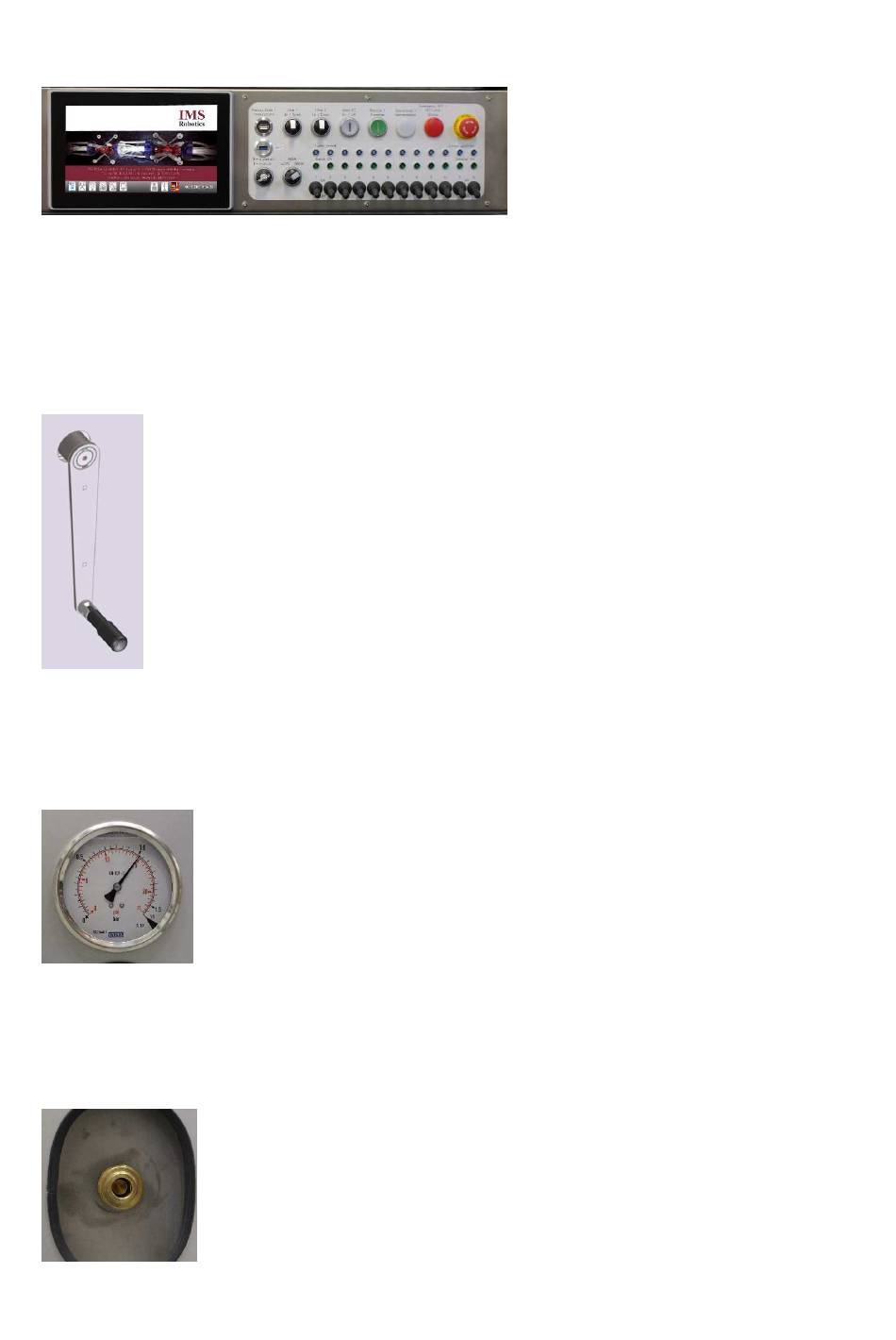

4.2.1.13 Schalttafel mit Bedienoberfläche
Die einzelnen Elemente der Schalttafel werden, in diesem Kapitel, auf den folgenden Seite
näher beschrieben.
4.2.1.14 Handkurbel
Die Handkurbel dient zum manuellen Auftrommeln des Aushärtekabels. Dazu
ist die Handkurbel auf die an der Kabeltrommel befindliche Achse aufzustecken
und zu sichern. Zum manuellen Auftrommeln ist die manuelle Kupplung
auszukuppeln. Die Kupplung trennt dann die Trommel von der Getriebeeinheit.
Während des motorischen Auftrommelns ist die Handkurbel zu entfernen.
Anderenfalls besteht Verletzungsgefahr.
4.2.1.15 Manometer „Linerinnendruck"
An der Frontseite der Kabeltrommel ist ein Manometer montiert. Dieses
stellt den Linerinnendruck während der Sanierung und während der
Dichtigkeitsprüfung dar.
4.2.1.16 Anschluss Messleitung
Unterhalb des Manometers für den Linerinnendruck befindet sich der
Anschluss für die Messleitung. Während der Sanierung muss die Anlage
über diesen Anschluss mit dem Packer verbunden sein. Während einer
Druckprüfung muss die Anlage über diesen Anschluss mit einem
Prüfpacker verbunden sein.
Über diese Bedienoberfläche lässt
sich die komplette Anlage bedienen
Die Bedienung ist unter Punkt 4.2.2
Touch-Panel SPS 10" und optionales
Touch
beschrieben.
22
Panel
22"
ausführlich
