4.6.3 Erweiterungsteile DN 600, DN 700, DN 800 montieren

Die Polyamidräder an den Erweiterungsteilen DN 600, DN 700 und DN 800 sind vormontiert.
Das Montieren ist für alle Erweiterungsteile gleich.
Die Erweiterungsteile werden direkt auf die Radhalterungen aufgesteckt und mittels
Innensechskantschraube befestigt. Die Innensechskantschraube in die nicht eingelassene
Gewindebohrung der Radhalterung einschrauben.

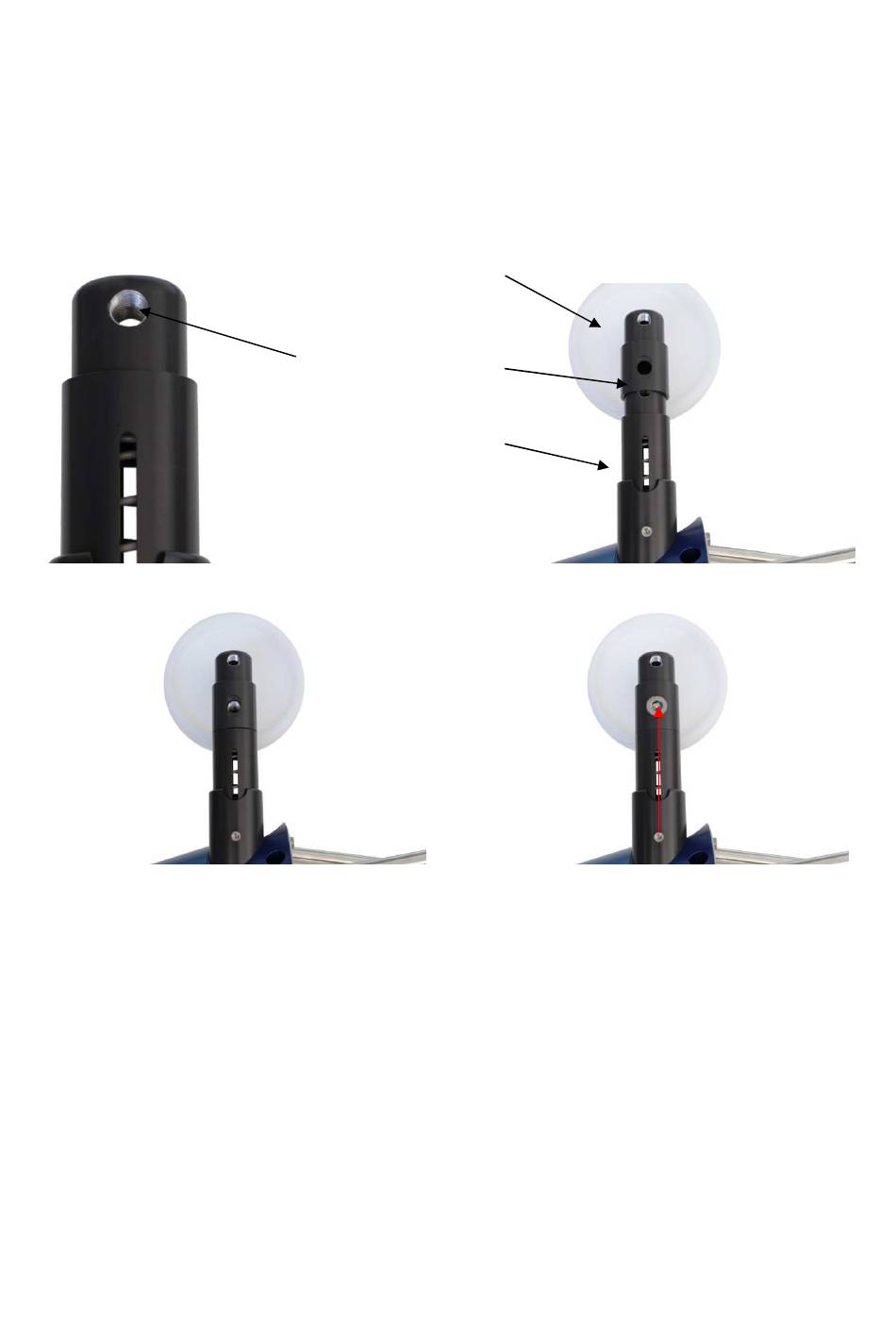

Erweiterungsteil auf
Radhalterung aufstecken
Erweiterungsteil mit
Rad
Gewindebohrung
Radhalterung
80
Erweiterungsteil an
Radhalterung mittels
Innensechskantschraube
befestigen
