4.3.4 Lichtquelle mit Aushärtekabel verbinden
Zum Verbinden der Lichtquelle mit dem Aushärtekabel müssen zunächst die Schutzkappen
von Stecker und Buchse entfernt werden. Stecker und Buchse können nur in einer fest
definierten Position verbunden werden. Dazu muss die Positionsnut mit dem Positionsstift
übereinstimmen.

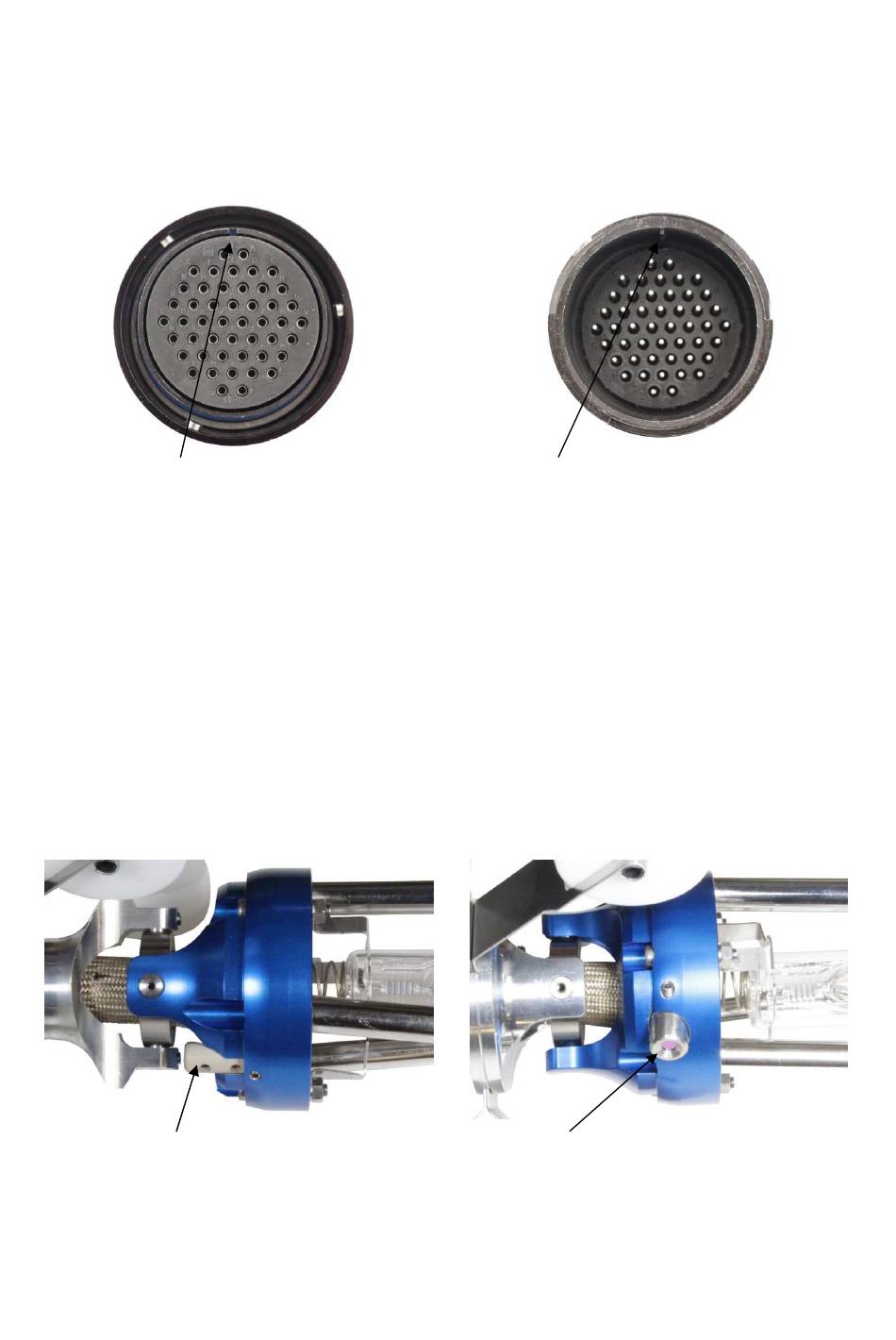

Positionsnut Aushärtekabel
Positionsstift Lichtquelle
Stecker und Buchse verbinden und mithilfe der Überwurfmutter sichern.

4.3.5 Temperatursensoren

Die Lichtquelle ist mit insgesamt drei Temperatursensoren ausgestattet. Ein Sensor misst die
Lufttemperatur im Rohr, die anderen beiden Sensoren (Pyrometer) zeichnen die
Oberflächentemperatur des Liner- Materials während des Aushärtungsprozesses auf. Die
Messdaten aller Sensoren werden durch die SPS erfasst und protokolliert.
Der Sensor für die Lufttemperatur befindet sich in der Lampenhalterung der Lampe 1. Die
Sensoren für die Oberflächenmessung (Pyrometer) befinden sich in den Lampenhalterungen
der Lampe 2 und 7.
Luftsensor
Pyrometer
70
