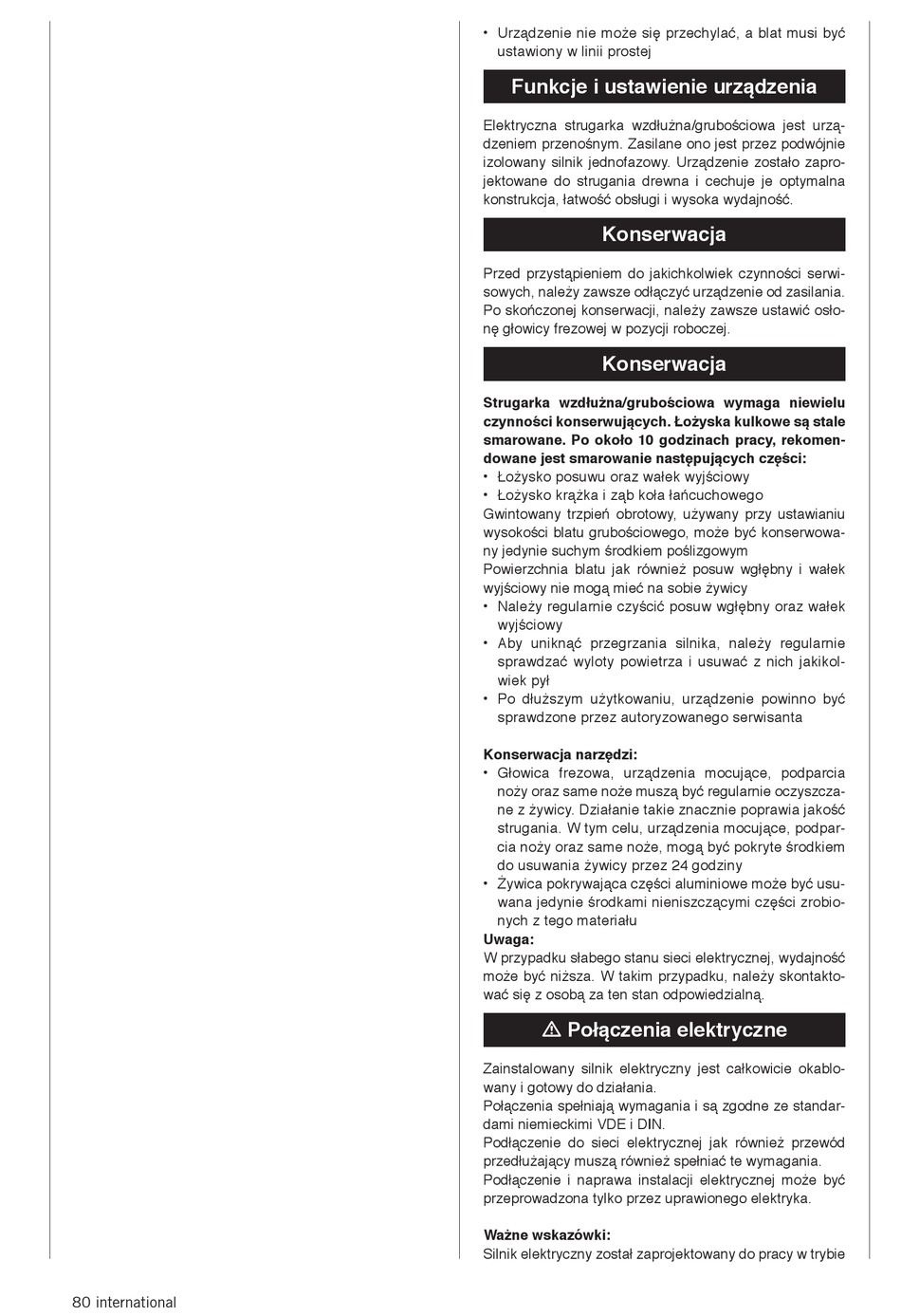

Urządzenie nie może się przechylać, a blat musi być
ustawiony w linii prostej
Funkcje i ustawienie urządzenia
Elektryczna strugarka wzdłużna/grubościowa jest urzą-
dzeniem przenośnym. Zasilane ono jest przez podwójnie
izolowany silnik jednofazowy. Urządzenie zostało zapro-
jektowane do strugania drewna i cechuje je optymalna
konstrukcja, łatwość obsługi i wysoka wydajność.
Konserwacja
Przed przystąpieniem do jakichkolwiek czynności serwi-
sowych, należy zawsze odłączyć urządzenie od zasilania.
Po skończonej konserwacji, należy zawsze ustawić osło-
nę głowicy frezowej w pozycji roboczej.
Konserwacja
Strugarka wzdłużna/grubościowa wymaga niewielu
czynności konserwujących. Łożyska kulkowe są stale
smarowane. Po około 10 godzinach pracy, rekomen-
dowane jest smarowanie następujących części:
•
Łożysko posuwu oraz wałek wyjściowy
•
Łożysko krążka i ząb koła łańcuchowego
Gwintowany trzpień obrotowy, używany przy ustawianiu
wysokości blatu grubościowego, może być konserwowa-
ny jedynie suchym środkiem poślizgowym
Powierzchnia blatu jak również posuw wgłębny i wałek
wyjściowy nie mogą mieć na sobie żywicy
•
Należy regularnie czyścić posuw wgłębny oraz wałek
wyjściowy
•
Aby uniknąć przegrzania silnika, należy regularnie
sprawdzać wyloty powietrza i usuwać z nich jakikol-
wiek pył
•
Po dłuższym użytkowaniu, urządzenie powinno być
sprawdzone przez autoryzowanego serwisanta
Konserwacja narzędzi:
•
Głowica frezowa, urządzenia mocujące, podparcia
noży oraz same noże muszą być regularnie oczyszcza-
ne z żywicy. Działanie takie znacznie poprawia jakość
strugania. W tym celu, urządzenia mocujące, podpar-
cia noży oraz same noże, mogą być pokryte środkiem
do usuwania żywicy przez 24 godziny
•
Żywica pokrywająca części aluminiowe może być usu-
wana jedynie środkami nieniszczącymi części zrobio-
nych z tego materiału
Uwaga:
W przypadku słabego stanu sieci elektrycznej, wydajność
może być niższa. W takim przypadku, należy skontakto-
wać się z osobą za ten stan odpowiedzialną.
m Połączenia elektryczne
Zainstalowany silnik elektryczny jest całkowicie okablo-
wany i gotowy do działania.
Połączenia spełniają wymagania i są zgodne ze standar-
dami niemieckimi VDE i DIN.
Podłączenie do sieci elektrycznej jak również przewód
przedłużający muszą również spełniać te wymagania.
Podłączenie i naprawa instalacji elektrycznej może być
przeprowadzona tylko przez uprawionego elektryka.
Ważne wskazówki:
Silnik elektryczny został zaprojektowany do pracy w trybie
