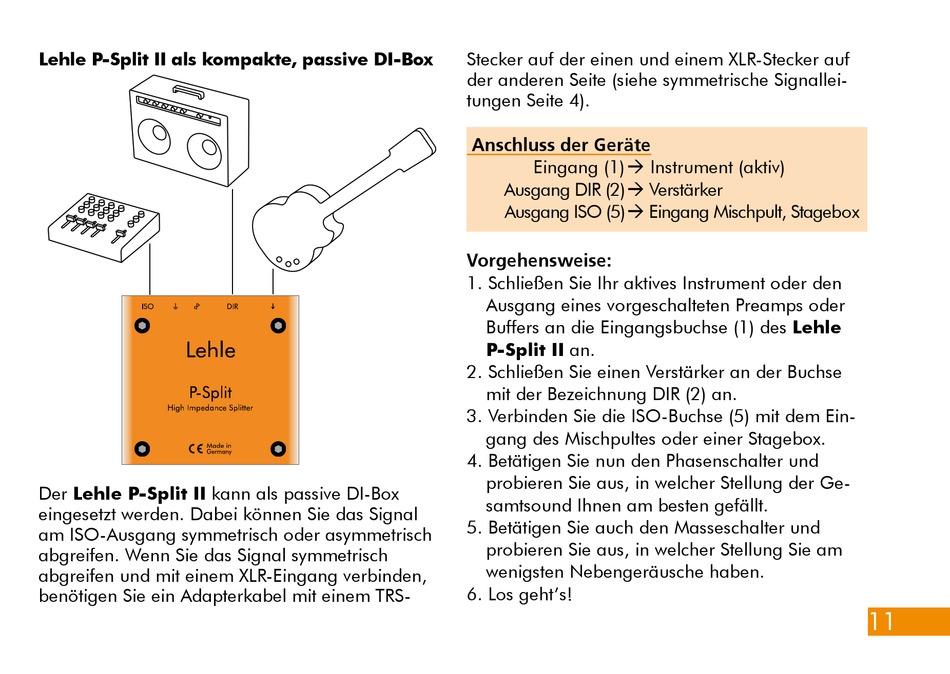

Lehle P-Split II als kompakte, passive DI-Box
Der Lehle P-Split II kann als passive DI-Box
eingesetzt werden. Dabei können Sie das Signal
am ISO-Ausgang symmetrisch oder asymmetrisch
abgreifen. Wenn Sie das Signal symmetrisch
abgreifen und mit einem XLR-Eingang verbinden,
benötigen Sie ein Adapterkabel mit einem TRS-
Stecker auf der einen und einem XLR-Stecker auf
der anderen Seite (siehe symmetrische Signallei-
tungen Seite 4).
Anschluss der Geräte
Eingang (1) Instrument (aktiv)
Ausgang DIR (2) Verstärker
Ausgang ISO (5) Eingang Mischpult, Stagebox
Vorgehensweise:
1. Schließen Sie Ihr aktives Instrument oder den
Ausgang eines vorgeschalteten Preamps oder
Buffers an die Eingangsbuchse (1) des Lehle
P-Split II an.
2. Schließen Sie einen Verstärker an der Buchse
mit der Bezeichnung DIR (2) an.
3. Verbinden Sie die ISO-Buchse (5) mit dem Ein-
gang des Mischpultes oder einer Stagebox.
4. Betätigen Sie nun den Phasenschalter und
probieren Sie aus, in welcher Stellung der Ge-
samtsound Ihnen am besten gefällt.
5. Betätigen Sie auch den Masseschalter und
probieren Sie aus, in welcher Stellung Sie am
wenigsten Nebengeräusche haben.
6. Los geht's!
11
