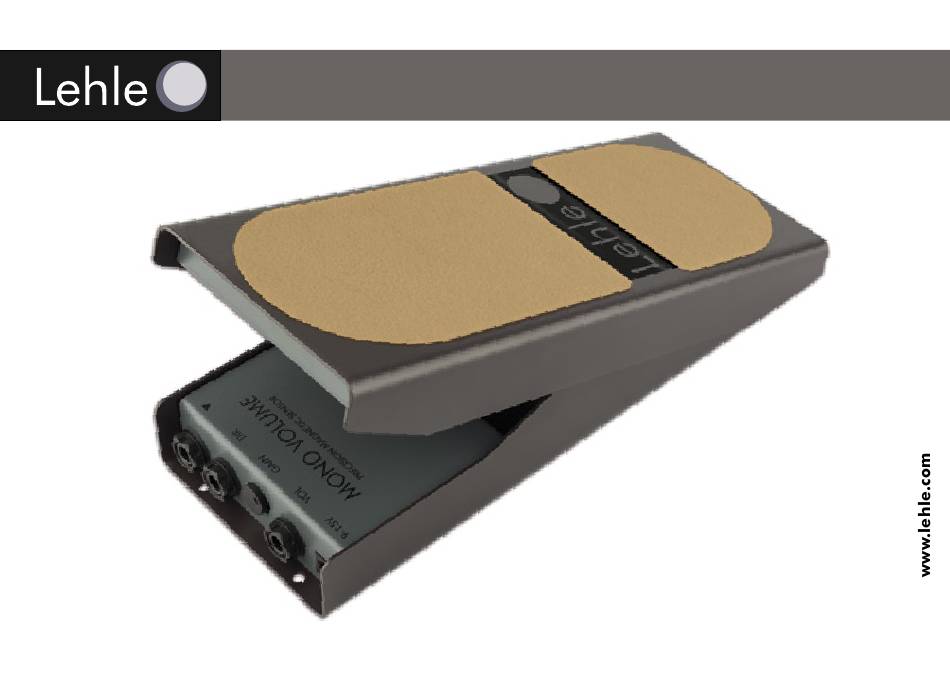

- Seite 1 Lehle Mono Volume Bedienungsanleitung Lehle GmbH • Grenzstr. 153 • D-46562 Voerde • Germany • Tel +49 (0) 2855 850070...
- Seite 2 Einsatz kommen. Alle Baugruppen des Lehle Mono Volume werden in Deutsch- land hergestellt, montiert und getestet. Der Lehle Mono Volume ist so robust gebaut, dass Sie lange Freude an ihm haben werden. Sollten dennoch Fragen oder Probleme auftauchen, kontaktieren Sie mich oder einen Mitarbeiter per E-Mail: support@lehle.com Ich wünsche Ihnen viel Spaß...
-
Seite 3: Inhaltsverzeichnis
Technische Daten ........................3 Allgemeine Beschreibung ......................4 Anwendungsbeispiele - Lehle Mono Volume als klassisches Volumenpedal ............10 - Lehle Mono Volume mit zwei Amps ................11 - Lehle Mono Volume zum Einblenden von Effekten............12 Signalflussdiagramm des Lehle Mono Volume ............... 14... -
Seite 4: Einleitung
Das Lehle Mono Volume ist ein verschleißfrei das volle Klangspektrum des angeschlossenen funktionierendes Volumenpedal, das mit einem Instruments. Die Eingangs- und Ausgangsimpe- sehr präzisen Magnet-Sensor ausgestattet ist. Dieser danz bleibt immer gleich, dadurch gibt es keine Sensor nutzt den Hall-Effekt, benannt nach Edwin Höhendämpfung wie bei einem Poti. -
Seite 5: Technische Daten
Technische Daten Gewicht: 1620 g Länge: 26 cm Breite: 10 cm Höhe über alles: 6,6 cm Spannungsbereich: 9 - 15 V DC oder 7 - 12 V AC Stromaufnahme: 50 mA Frequenzgang: 50 Hz - 100 kHz (alle Potis in Mittelstellung) Klirrfaktor: <... -
Seite 6: Allgemeine Beschreibung
Allgemeine Beschreibung... -
Seite 7: Eingangsbuchse
Gain-Reglers ist in das Gehäuse versenkt trumenten aller Art. Die Eingangsimpedanz des eingelassen. Er lässt sich durch flaches Auflegen Lehle Mono Volume beträgt ca. 2 MOhm. Es eines Fingers in die eingelassene Mulde leicht spielt daher keine Rolle, ob das angeschlossene drehen. -
Seite 8: Ausgangsbuchse
5. Externe Stromversorgung Schließen Sie hier ein Netzteil mit einer Spannung von 9-15 V DC oder 7-12 V AC an. Das Lehle Mono Volume benötigt zum Betrieb eine externe Stromversorgung. Diese sollte mindestens 9 Volt und nicht mehr als 15 Volt Gleichspannung liefern, alternativ können Sie... -
Seite 9: Boden Mit Befestigungsmöglichkeit
Bodenblech des Lehle Mono Volume und dem auf einem Pedalboard). Schraubenkopf sind, um den Lack zu schützen. Der Boden des Lehle Mono Volume lässt sich Durch die beiden runden Montagelöcher an mit Klettband oder mit Hilfe der mitgelieferten der Seite der Klinkenbuchsen werden jetzt die... -
Seite 11: Anwendungsbeispiele
Anwendungsbeispiele... -
Seite 12: Lehle Mono Volume Als Klassisches Volumenpedal
Ausgang VOL (4) → Verstärker, Mischpult etc. Vorgehensweise: 1. Schließen Sie Ihr Instrument an die Eingangs- buchse (1) des Lehle Mono Volume an. 2. Schließen Sie ein Stimmgerät an der Buchse mit der Bezeichnung DIR (2) an oder lassen Sie diese Buchse einfach frei. -
Seite 13: Lehle Mono Volume Mit Zwei Amps
Ausgang DIR (2) → Verstärker 1 Ausgang VOL (4) → Verstärker 2 Lehle P-Split II Eingang → Ausgang VOL (4) ISO Ausgang → Verstärker 2 Vorgehensweise: 1. Schließen Sie Ihr Instrument an die Eingangs- buchse (1) des Lehle Mono Volume an. -
Seite 14: Lehle Mono Volume Zum Einblenden Von Effekten
Brummgeräusche oder Phasen- auslöschungen auftreten, empfehlen wir die Verwendung des Lehle P-Split II. 6. Um den Lehle P-Split II einzubinden, nehmen Sie den Stecker aus dem Eingang des zweiten Amps und stecken ihn in den Eingang des Lehle P-Split II. - Seite 15 Eingang des Effektgerätes. nen Instrumentensignal hinzugemischt werden. 4. Der Ausgang des Effektgerätes wird mit der Re- Das ist auch mit dem Lehle Mono Volume mög- turn-Buchse des Lehle Parallel M verbunden. lich. Allerdings benötigen Sie dazu eine Mischstufe 5. Schließen Sie den Ausgang des Lehle Parallel - in unserem Beispiel benutzen wir einen Lehle M an den Verstärker an.
-
