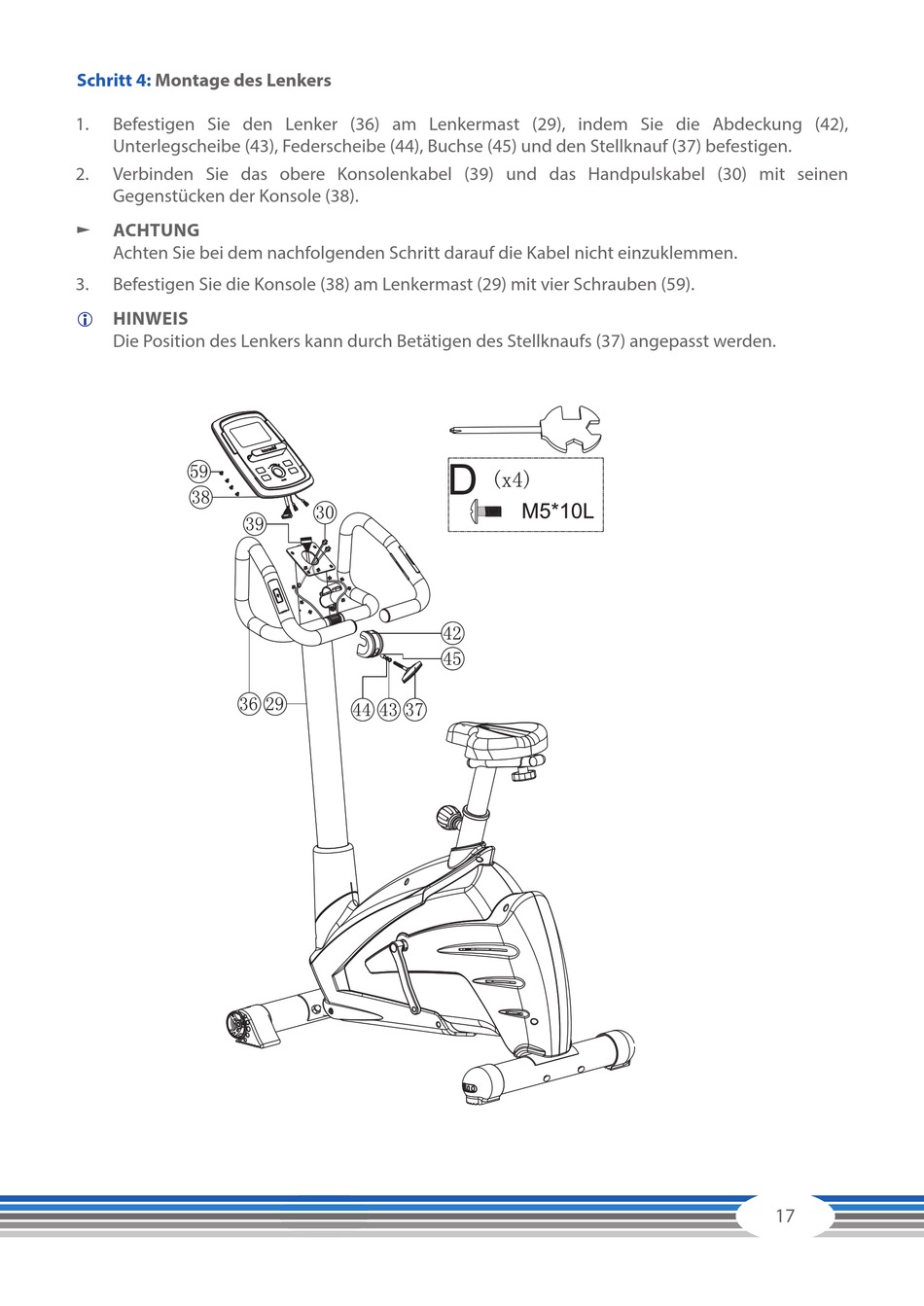

Schritt 4: Montage des Lenkers
1. Befestigen Sie den Lenker (36) am Lenkermast (29), indem Sie die Abdeckung (42),
Unterlegscheibe (43), Federscheibe (44), Buchse (45) und den Stellknauf (37) befestigen.
2. Verbinden Sie das obere Konsolenkabel (39) und das Handpulskabel (30) mit seinen
Gegenstücken der Konsole (38).
► ACHTUNG
Achten Sie bei dem nachfolgenden Schritt darauf die Kabel nicht einzuklemmen.
3. Befestigen Sie die Konsole (38) am Lenkermast (29) mit vier Schrauben (59).
HINWEIS
L
Die Position des Lenkers kann durch Betätigen des Stellknaufs (37) angepasst werden.
