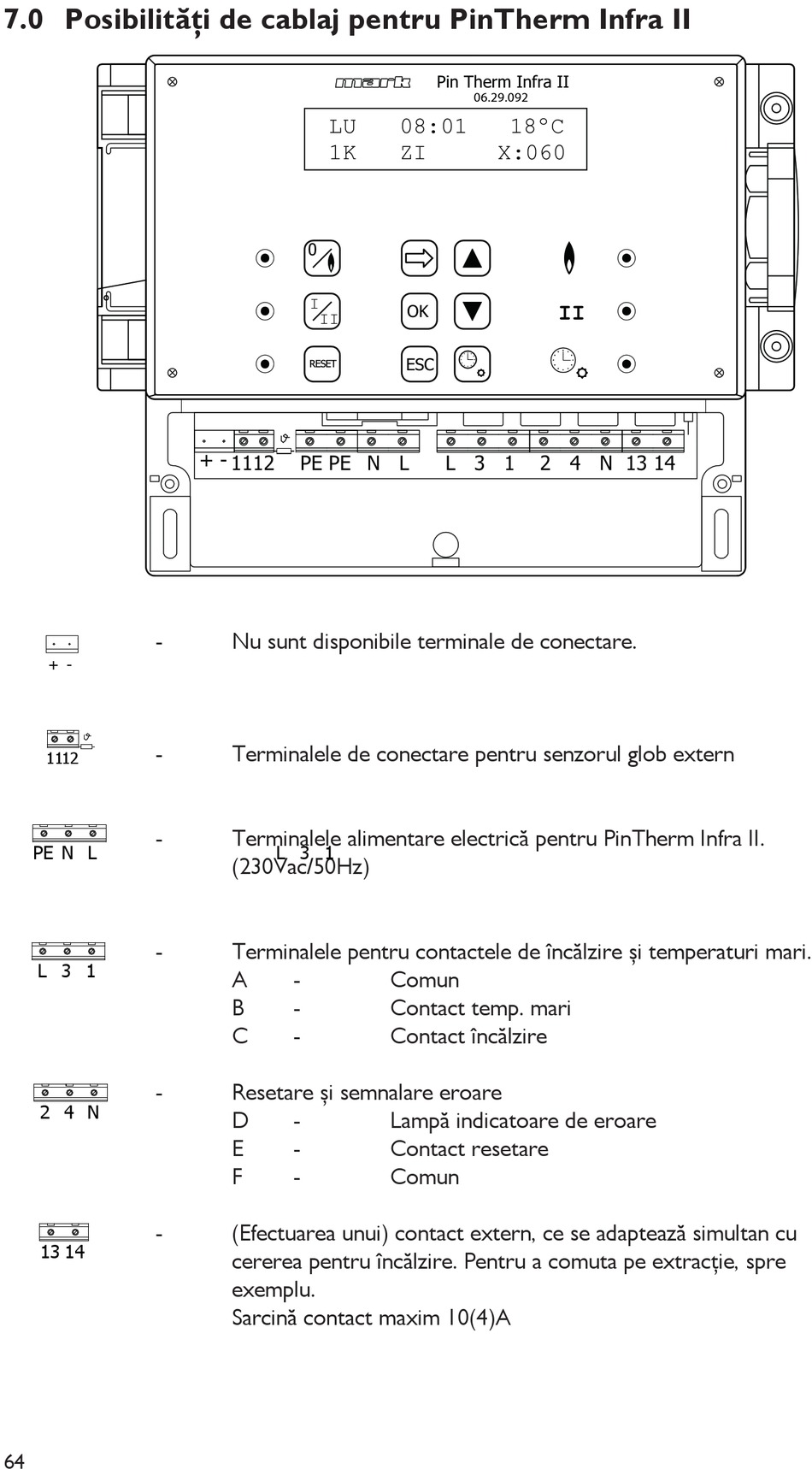

7.0 Posibilităţi de cablaj pentru PinTherm Infra II
 
  
  
 

  
 

  
  
  
  
 
  
 

64

0
  
I
II

RESET

  
  
+ - 1112
PE PE N L
 




  


- Nu sunt disponibile terminale de conectare.
  
          

- Terminalele de conectare pentru senzorul glob extern
  
 
- Terminalele alimentare electrică pentru PinTherm Infra II.
  
(230Vac/50Hz)
 
- Terminalele pentru contactele de încălzire şi temperaturi mari.
  
A -
B -
C -

- Resetare şi semnalare eroare
 
D -
E -
F -
- (Efectuarea unui) contact extern, ce se adaptează simultan cu

cererea pentru încălzire. Pentru a comuta pe extracţie, spre

exemplu.
Sarcină contact maxim 10(4)A
Pin Therm Infra II
06.29.092
LU 08:01 18ºC
1K ZI X:060
  
OK
ESC
L 3 1
  

 
  
  
  
  
 
Comun
Contact temp. mari
Contact încălzire
Lampă indicatoare de eroare
Contact resetare
Comun


 
II
2 4 N 13 14
  
  
 
  
 
 



  
  
  
  
  
  
 


  
 






 



 

