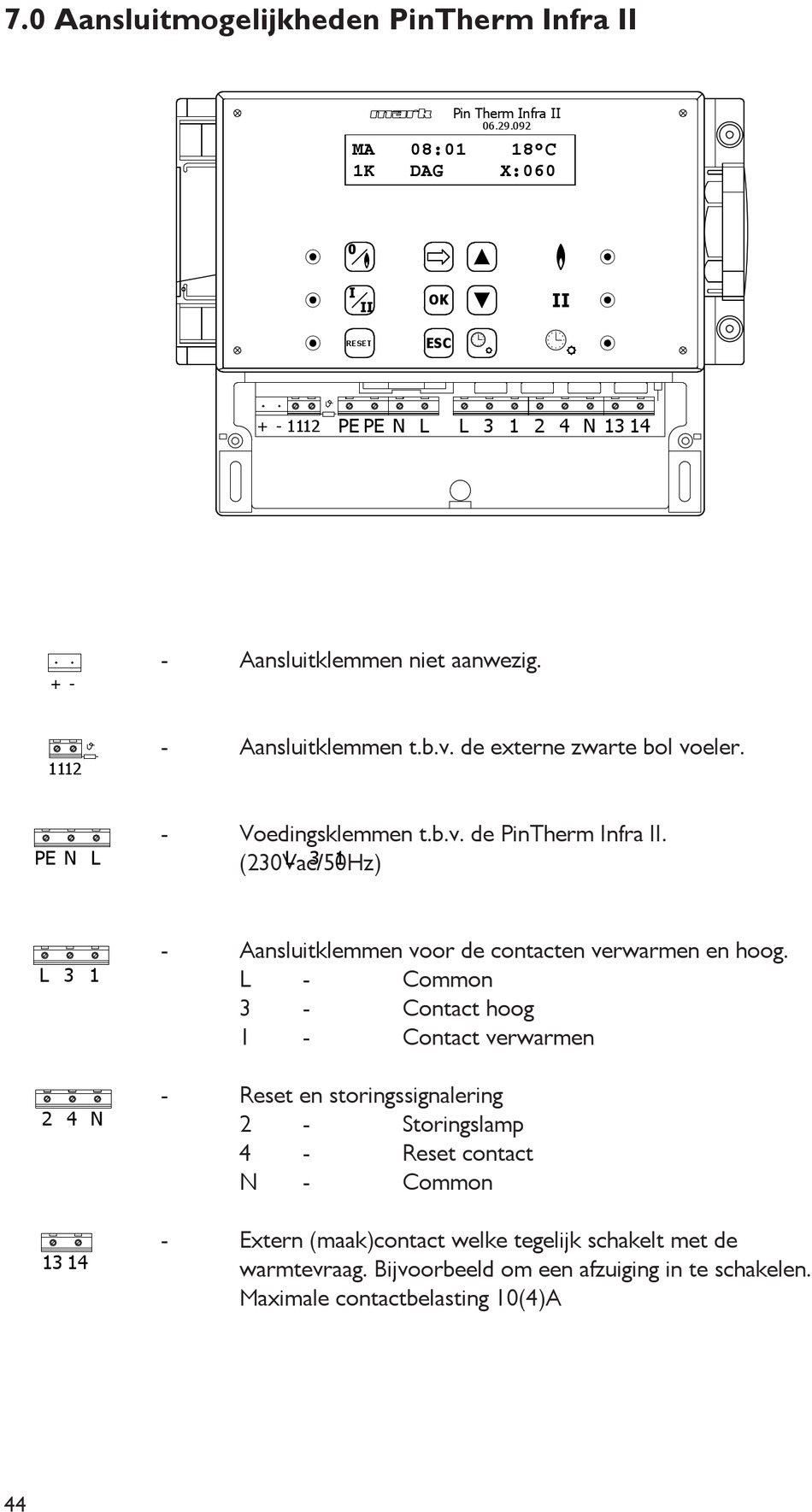

7.0 Aansluitmogelijkheden PinTherm Infra II
  
 
  
  
 

  
 

  
  
  
  

 

  
 

44

 
  


  
  
  
 




  


 -  Aansluitklemmen niet aanwezig. 
          

- Aansluitklemmen t.b.v. de externe zwarte bol voeler.
  
 
- Voedingsklemmen t.b.v. de PinTherm Infra II.
  
(230Vac/50Hz)
 
- Aansluitklemmen voor de contacten verwarmen en hoog.
  
L -
3 -
1 -

- Reset en storingssignalering
 
2 -
4 -
N -
- Extern (maak)contact welke tegelijk schakelt met de
warmtevraag. Bijvoorbeeld om een afzuiging in te schakelen.

Maximale contactbelasting 10(4)A

  


  
  

  





           
  

 
  
  
  
  
 
Common
Contact hoog

Contact verwarmen

Storingslamp
Reset contact
Common


 
 

  
  
 
  
 
 



  
  
 
 
  
  
  
 





  
 




 

 
 
 

 



 

