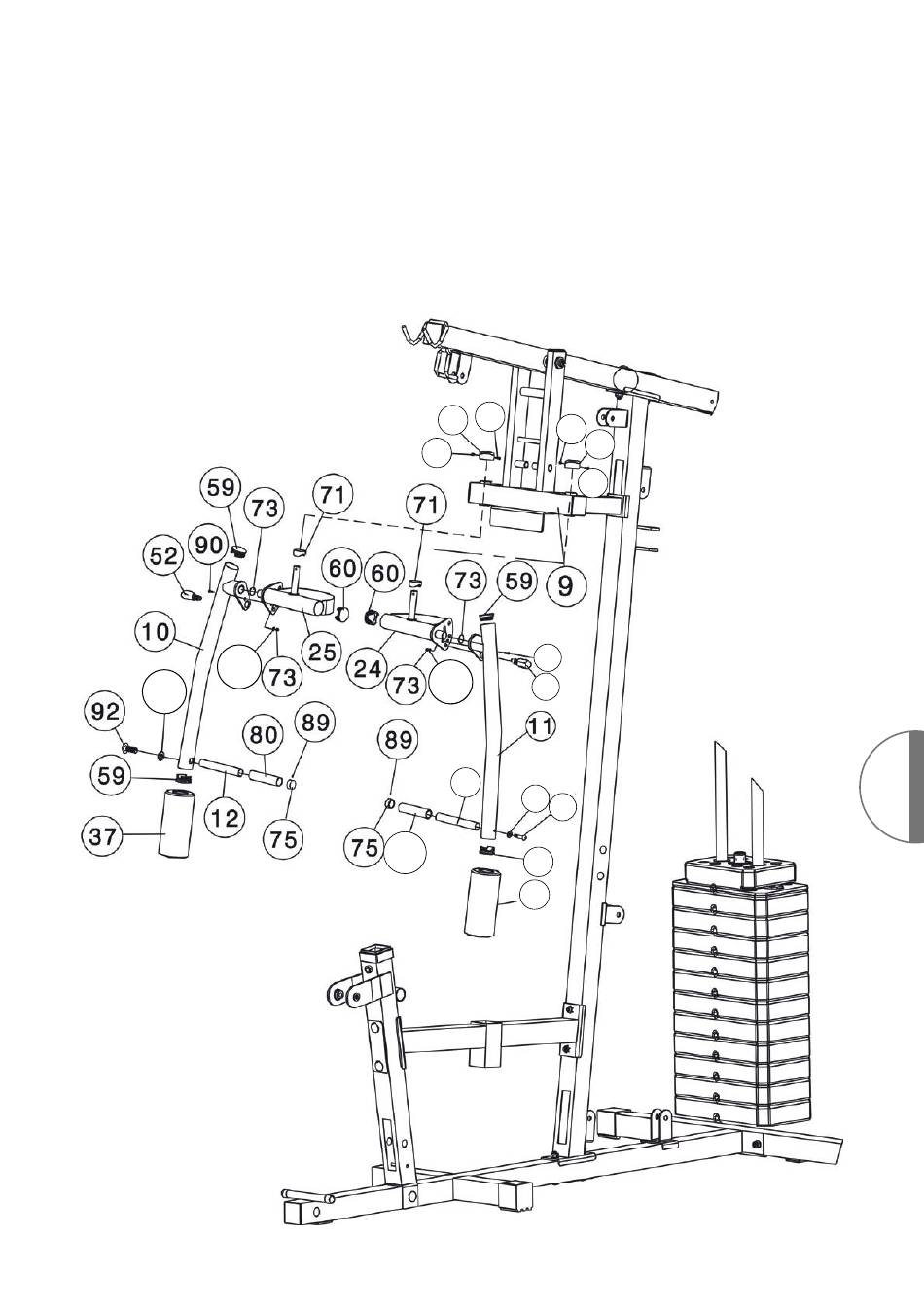

PASO 9
Conecte el ajuste mariposa derecho (25#) a través del agujero del soporte de presión frontal y asegúrelos con 1
espaciador (71#), cubierta (53#), 1 tuerca M6 (104#) y 1 tornillo Allen M6X33 (142#).
Conecte la mariposa derecha (10#) al ajuste mariposa derecho (25#) y asegúrelos con 1 tornillo Allen M8×23 (90#), 2
arandelas plásticas (73#) y 1 tornillo Allen M8x70 (108#). Puede seleccionar la posición deseada para la mariposa con
el pin de bloqueo (52#).
Conecte el rodillo de espuma (37#) como muestra el diagrama y asegure la barra de agarre (12#) con 1 tornillo Allen
M10*20 (92#) y 1 arandela Ø10 (105#).
Siga las mismas instrucciones para instalar la parte izquierda.
108
105
142
53
142
53
104
104
104
104
90
108
52
12
12
105
92
80
80
59
59
37
37
77
53
53
142
142
ES
