SCHRITT 9

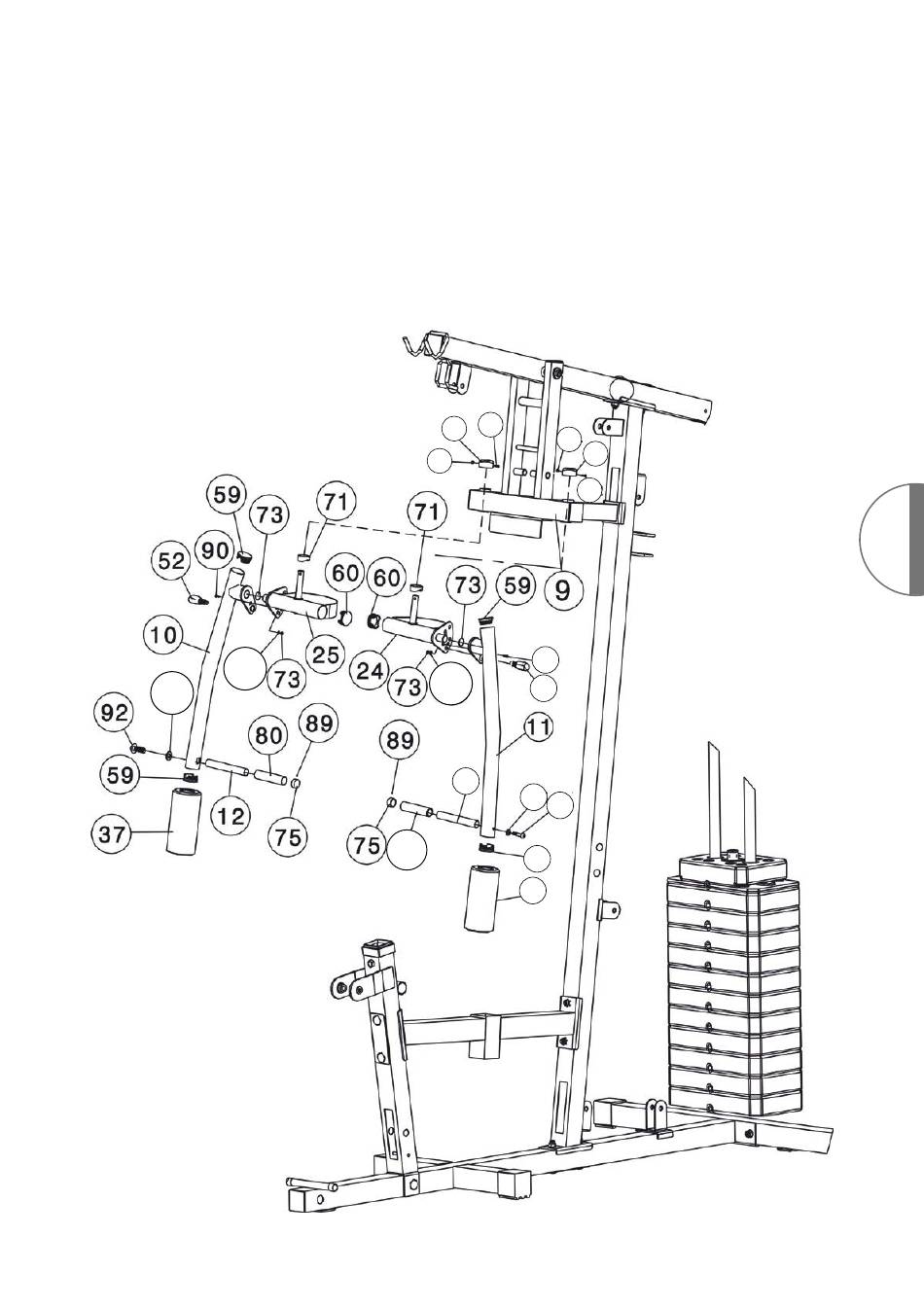

Bringen Sie die rechte Seitenausleger-Einstellung (25#) durch das Loch der vorderen Grundplatte an und befestigen Sie
mit 1 Abstandhalter (71#), Abdeckung (53#), 1 M6-Schraubenmutter (104#) und 1 M6x33mm Inbusschraube (142#).
Befestigen Sie den rechten Seitenausleger (10#) an der rechten Seitenausleger-Einstellung (25#) und sichern Sie
zusammen mittels 1 M8×23 Inbusschraube (90#), 2 Kunststoff-Unterlegscheiben (73#) und 1 M8×70 Inbusschraube
(108#). Sie können die gewünschte Seitenausleger-Position mit dem Sperrstift (52#) auswählen.
Befestigen Sie die Schaumstoffrolle (37#) wie in der Abbildung gezeigt und sichern Sie die Griffstange (12#) mittels 1
M10x20mm Inbusschraube (92#) und 1 Ø10-Unterlegscheibe (105#).
Nehmen Sie in sinngemäßer Weise die Installation auf der linken Seite vor.
