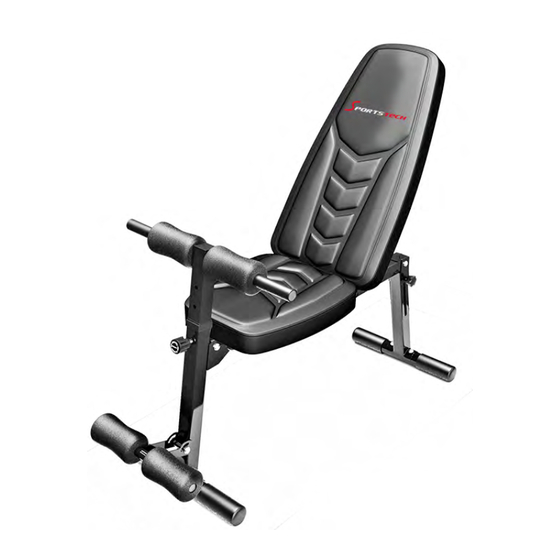

SPORTSTECH BRT500 Benutzerhandbuch
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für SPORTSTECH BRT500
Inhaltszusammenfassung für SPORTSTECH BRT500
- Seite 1 BRT500...
- Seite 3 Sehr geehrter Kunde wir freuen uns, dass Sie sich für ein Gerät aus der SPORTSTECH Produktpalette entschieden haben. SPORTSTECH Sportgeräte bieten Ihnen höchste Qualität und neueste Technologie. Um die Leistungsfähigkeit des Gerätes voll nutzen zu können und viele Jahre Freude an Ihrem Gerät zu haben, lesen Sie bitte vor der Inbetriebnahme und dem Beginn des Trainings dieses Benutzerhandbuch sorgfältig durch und verwenden Sie das Gerät den Anweisungen entsprechend.
-
Seite 4: Video Tutorials
Aufbau, Benutzung, Abbau. 1. QR-Code scannen 2. Videos anschauen 3. Schnell und sicher starten Link zu den Videos: https://service.innovamaxx.de/brt500_video Uns gibt es auch auf Social Media! Hol dir die neuesten Produktinfos, Trainingsinhalte uvm. auf unserer: Instagram-Seite Facebook-Seite https://www.instagram.com/sportstech.de https://www.facebook.com/sportstech.de... -
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALT 1. Wichtige Sicherheitshinweise ..................6 2. Explosionszeichnung/Ersatzteilliste ................7 3. Montageanleitung ....................8 4. Konfigurationen ......................15 5. Pflege und Wartung ....................18 6. Technische Daten ....................18 7. Trainingsanleitung ....................19... -
Seite 6: Wichtige Sicherheitshinweise
1. WICHTIGE SICHERHEITSHINWEISE Dieses Übungsgerät wurde für optimale Sicherheit entwickelt. Es sind jedoch bestimmte Vorsichtsmaßnahmen zu beachten, wenn Sie einen Teil des Übungsgeräts verwenden wollen. Achten Sie darauf, das gesamte Handbuch zu lesen, bevor Sie Ihr Gerät montieren oder in Betrieb neh- men. -
Seite 7: Explosionszeichnung/Ersatzteilliste
2. EXPLOSIONSZEICHNUNG/ERSATZTEILLISTE Unter folgendem Link Unter folgendem Link finden Sie die Explosionszeichnung finden Sie die Explosionszeichnung und die Ersatzteile-Liste: und die Ersatzteile-Liste: https://service.innovamaxx.de/brt500_spareparts https://service.innovamaxx.de/brt500_spareparts... -
Seite 8: Montageanleitung
3. MONTAGEANLEITUNG Es wird dringend empfohlen, dass zwei oder mehr Perso- nen diese Hantelbank aufbauen. Benötigte Werkzeuge zur Montage: Zwei verstellbare Schraubenschlüssel und ein Kreuzschlitzschraubendreher. Hinweis: Einige der Zubehörteile sind bereits an der Hauptkomponente vormontiert und werden nicht separat geliefert. Schritt 1 Befestigen Sie die vordere Stütze (#2) am Stabilisator (#7), richten Sie die Löcher aus und sichern diese mit 2 x M10*18 Inbusschrauben (#28) und 2 x Ø10 Unter-... - Seite 9 Schritt 2 Befestigen Sie den hinteren Rahmen (#6) am Stabilisator (#7), richten Sie die Löcher aus und sichern diese mit 2 x M10*18 Inbusschraube (#28) und 2 x Ø10 Unterlegscheiben (#31). Setzen Sie den hinteren Rahmen (#6) in den Hauptrahmen (#1), sichern diese mit 1 x M10*72 Inbusschraube (#27), 2 x Ø10 Unterlegscheiben (#31), 1 x M10 Mutter (#33) und 1 x Verriegelungsknopf (#21).
- Seite 10 Schritt 3 Befestigen Sie den Hauptrahmen (#1) an der vorderen Stütze (#2), sichern diese mit einem Sperrstift (#19), 1 x M10*72 Inbusschraube (#27), 2 x Ø10 Unterlegschei- ben (#31), 1 x M10 Mutter (#33) und 1 x Verriegelungsknopf (#20). M8*20 Inbusschlüssel...
- Seite 11 Schritt 4 Befestigen Sie die 2 Rückenpolsterträger (#3) wie auf der Abbildung gezeigt, sichern diese mit 1 x M10*155 Inbusschraube (#25), 2 x Ø10 Unterlegscheiben (#31) und 1 x M10 Mutter (#33). Befestigen Sie die Neigungsstütze (#4) am Rückenpolsterträger (#3) und sichern diese mit 1 x M10*150 Inbusschraube (#26), 2 x Ø10 Unterlegscheiben (#31) und 1 x M10 Mutter (#33).
- Seite 12 Schritt 5 Setzen Sie das Sitzpolster (#15) auf den Hauptrahmen und befestigen Sie es mit 4 x M8*40 Inbusschrauben (#29) und 4 x Ø8 Unterlegscheiben (#32). Setzen Sie das Rückenpolster (#14) auf den Rückenpolsterträger (#3) und befesti- gen Sie es auf gleiche Weise. Inbusschlüssel...
- Seite 13 Schritt 6 Setzen Sie den Einstellrahmen (#8) in die vordere Stütze (#2) und wählen die ge- wünschte Höhe mit dem M16 Verriegelungsknopf (#22). Setzen Sie das Rohr für die Schaumstoffrolle (#9) in das Loch des Einstellrahmens und befestigen sie es mit 1x M8*25 Inbusschraube (35#). Befestigen Sie die Beinhalterung (#5) an der vorderen Stütze (#2) und sichern Sie es mit 1 x M10*72 Inbusschraube (#27), 2 x Ø10 Unterlegscheiben (#31) und 1 x M10 Mutter (#33).
- Seite 14 Schritt 7 Befestigen Sie die 2 großen Schaumstoffrollen (#13) und die 2 kleinen Schaum- stoffrolle (#12) von beiden Enden und befestigen Sie die 2 Handgriffe (#11), wie in der Abbildung gezeigt. Alle Bauteile und vormontierten Teile fest anziehen!
-
Seite 15: Konfigurationen
4. KONFIGURATIONEN Zusammenklappen des Trainingsgeräts Setzen Sie den Rückenpolster auf die unterste Stufe und entfernen Sie den Verriegelungsknopf (#20) und den Sicherungsstift (#15). Klappen Sie die vordere Stütze ein und sicher Sie diese mit dem Sicherungsstift (#19) und dem Ver- riegelungsknopf (#20). -
Seite 16: Horizontales Aufrichten Des Trainingsgeräts
Horizontales Aufrichten des Trainingsgeräts Ziehen Sie den hinteren Rahmen (#6) vom Hauptrahmen (#1). Lösen Sie den Verriegelungsknopf und klappen Sie den hinteren Rahmen (#6) wie in der Abbildung ein. -
Seite 17: Absenken Der Rückenlehne (Negative Position)
Ziehen Sie den Verriegelungsknopf (#21) fest. Absenken der Rückenlehne (negative Position) Orange Markierung Schieben Sie den hinteren Rahmen (6#) ganz in den Hauptrahmen (1#), bis die orangefarbene Linie den Rand des Verriegelungsblocks am Hauptrahmen (1#) erreicht. -
Seite 18: Pflege Und Wartung
5. PFLEGE UND WARTUNG Überprüfen Sie das Gerät in regelmäßigen Abständen, um entstandene Beschädi- gungen oder Abnutzungen zu erkennen. Schmieren Sie bewegliche Teile regelmäßig mit Leichtlauföl, um vorzeitigen Ver- schleiß zu vermeiden. Überprüfen und befestigen Sie alle Teile, bevor Sie das Gerät verwenden. Ersetzen Sie defekte Teile sofort und benutzen Sie das Gerät nicht weiter, bis es sich in ein- wandfreiem Zustand befindet. -
Seite 19: Trainingsanleitung
7. TRAININGSANLEITUNG Vor jedem Training sollten Sie Ihre Muskeln mindestens 5-10 Minuten lang dehnen, um sie ausreichend aufzuwärmen. Wiederholen Sie die nachfolgenden Dehnungsübungen daher fünf Mal. Das Dehnen vor dem Training trägt zur Verbesserung der Flexibilität bei und verringert das Verletzungsrisiko. MIT DEM KOPF ROLLEN Drehen Sie den Kopf nach rechts für eine Sekunde, fühlen Sie die Streckung auf der linken Seite des Nackens, dann drehen Sie den Kopf zurück für eine Sekunde, recken Sie Ihr Kinn nach oben und lassen... - Seite 20 SCHRÄGE KURZHANTEL-FLYS FLACHE KURZHANTEL-FLYS 1. Wählen Sie für die Rückenlehne die schräge 1. Wählen Sie für die Rückenlehne die flache Position. Position. 2. Wählen Sie ein angemessenes Gewicht. 2. Wählen Sie ein angemessenes Gewicht. 3. Positionieren Sie die Hanteln schräg neben 3.
- Seite 21 SCHRÄGBANKDRÜCKEN FLACHES BRUSTDRÜCKEN 1. Wählen Sie für die Rückenlehne die schräge 1. Wählen Sie für die Rückenlehne die flache Position. Position. 2. Wählen Sie ein angemessenes Gewicht. 2. Positionieren Sie Ihre Füße auf den Boden. 3. Positionieren Sie die Hanteln nahe der oberen 3.
-
Seite 22: Beinheben
BEINHEBEN LEG LEVERS 1. Stellen Sie den Rückenpolster ins Negative ein, 1. Wählen Sie für die Rückenposition die schräge sodass die Lehne nach unten Richtung Boden Position. Legen Sie sich auf den Rücken und um- zeigt. greifen Sie mit beiden Händen die Griffe. 2. -
Seite 23: Liegestütze
RÜCKENSTRECKEN LIEGESTÜTZE 1. Stellen Sie den Rückenpolster ins Negative 1. Stellen Sie den Rückenpolster ins Negative ein ein und das Curlpult entsprechend der Höhe und ziehen Sie das Curlpult wie in der Abbildung Ihrer Hüften. heraus. 2. Für diese Übung sind keine Hanteln nötig. Ihr 2. - Seite 134 Verkauf durch / Distributed by / Distribuido por / Distribué / Distribuito da InnovaMaxx GmbH Potsdamer Platz 11 10785 Berlin +49 30 220 663 569 service@innovamaxx.de http://www.sportstech.de...
