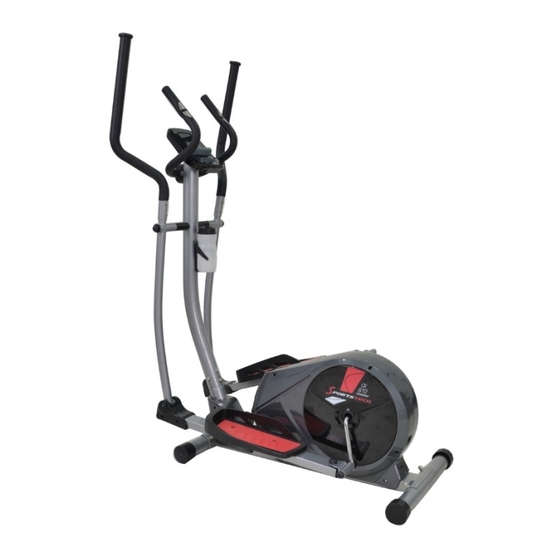

SPORTSTECH cx 610 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. SPORTSTECH Anleitungen
  4. Fitness-Ausrüstung
  5. cx 610
  6. Benutzerhandbuch

SPORTSTECH cx 610 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für cx 610:
Inhaltsverzeichnis

Werbung

Quicklinks

Benutzerhandbuch
Deutsch - Englisch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SPORTSTECH cx 610

Inhaltszusammenfassung für SPORTSTECH cx 610

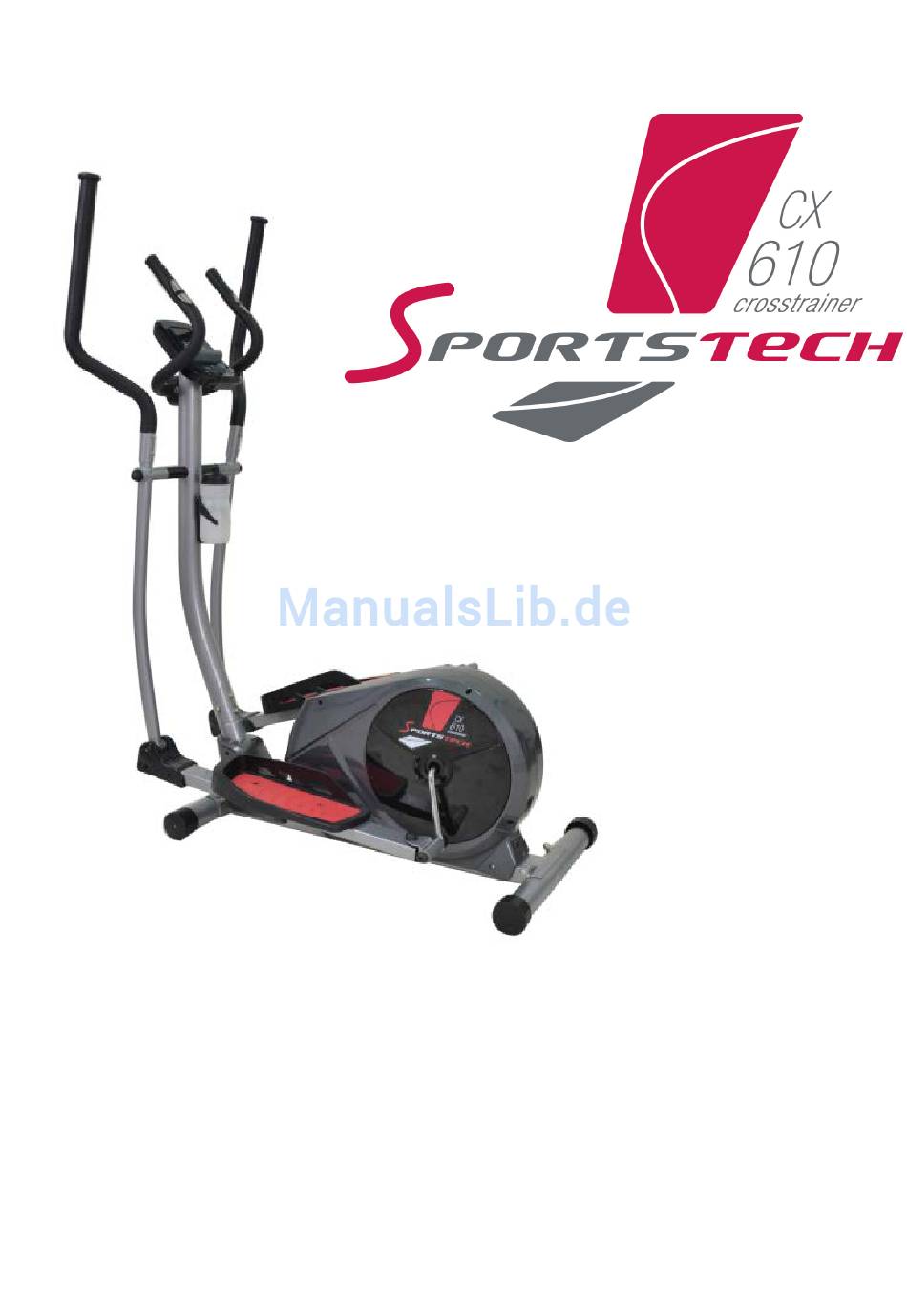

  • Seite 1 Benutzerhandbuch Deutsch - Englisch...

  • Seite 2: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise Bewahren Sie diese Anleitung in der Nähe des Gerätes. 1. Es ist wichtig das gesamte Handbuch vor der Montage und Inbetriebnahme aufmerksam zu lesen. Die Sichere und wirksame Anwendung kann nur dann gegeben sein wenn das Gerät zusammengebaut, gewartet und gepflegt ist.

  • Seite 3: Explosionszeichnung

    Explosionszeichnung...

  • Seite 4: Innere Explosionszeichnung

    Innere Explosionszeichnung...

  • Seite 5: Montagezubehör & Werkzeuge

    Montagezubehör & Werkzeuge:...
  • Seite 6 Teileliste: Beschreibung Beschreibung 31L/R Interface Schwungstange Schaumgriff Φ23 * 3 * 500 M8 * 75 * 13 * S14 Handpuls Griff Hülse Φ14 * Φ8.3 * 59 Mittelgriffleiste Abstandshalter 1 Endkappe ф25 * 16 Unterlegscheibe D8 * Φ16 * 1.5 Unterlegscheibe d6 * Φ12 * 1 Sicherheitsmutter M8 * H7.5 * S13 Schraube ST4 * 19...
  • Seite 7 Beschreibung Beschreibung Endkappe S18 Leerlauf Rad Ф39 * Ф34 * 24 Einstellendkappe Wellenscheibe d12 * Φ15.5 * 0,3 Hinterer Standfuß Sicherheitsmutter M8 * H7.5 * S13 Endkappe S13 Mutter M8 * H5.5 * S14 Mutter M8 * H16 * S13 Unterlegscheibe D8 * Φ20 * 2 Adapter Zugfeder Φ2.7 * Φ16 * 65 * N8...
  • Seite 8 Schritt 1: 1. Montieren Sie das vordere (40) und hintere (63) Stützbein am Hauptrahmen (48) mit Schraube (41), Unterlegscheibe (38) und Mutter (65).
  • Seite 9 Schritt 2 ： 1. Verbinden Sie Leitung (28) und Leitung (50). 2. Befästigen Sie das Rohr (30) am Hauptrahmen (48) mit dem Bolzen (37) und Mutter (38).
  • Seite 10 Schritt 3 ： a. Montieren Sie die Schwungstange (31L/R) an jeder Schwenkachse (30) und sichern Sie diese mit dem Bolzen (17, der Feder (8) und der Scheibe (19). b. Verbinden Sie die Lager (58) an den Kurbelachsen des Tretgehäuses (48) mit dem Bolzen (55), der Wellenscheibe (56), dem Federring (59) und der Mutter (60) c.
  • Seite 11 Schritt 4 ： Montieren Sie die Pedale (51 L/R) auf jeder Laufstange (44 L/R) mit den Schrauben (47), Unterlegscheiben (35) und den Sicherheitsmuttern (36).
  • Seite 12 Schritt 5： Montieren Sie die Griffstangen (14 L/R) an jeder Schwungstange (31 L/R) mit den Schrauben (21) und Bolzen (22).
  • Seite 13 Schritt 6 ： Montieren Sie die mittlere Haltestange (4) an dem Endstück (30) und befestigen Sie diese mit den Schrauben (9) und Federringen (8). Stecken Sie die Abdeckkappe auf.
  • Seite 14 Schritt 7 ： 1. Verbinden Sie das Interface (1) mit dem Hauptversorgungskabel (28); 2. Befestigen Sie das Interface (1) am vorgesehenen Endstück Halter (30) mit den Schrauben (27) und schließen Sie dann den Impulsdraht (12) auf der Rückseite an. 3. Montieren Sie den Wasserflaschenhalter (25) am Endstück (30) mit den Schrauben (29), Unterlegscheiben (26) und klemmen Sie die Wasserflasche (49) ein.
  • Seite 15 Schritt 8: 1. Stecken Sie den Kaltgerätestecker in das Gerät ein und stellen Sie die Stromversorgung her. 2. Aufbau fertiggestellt.
  • Seite 16 Kurze Trainingstipps Dehnungsübungen Bevor Sie das Laufband benutzen, ist es am besten, 5 bis 10 Minuten zum Aufwärmen Stretching-Übungen durchzuführen. Dehnen vor dem Training wird hilft die Flexibilität zu verbessern und das Verletzungsrisiko zu mindern 1、 Abwärts Strecken Der Körper beugt sich langsam, so dass der Rücken und die Schultern entspannten, versuchen Sie mit den Händen die Zehen zu berühren.
  • Seite 17 Das Bedienteil: Display Funktionen: Symbol Beschreibung ZEIT Verstrichene Zeit seit begin des Trainings. Von 0:00 bis 99:59 GESCHWINDIGKEIT Geschwindigkeit während des Trainings. Von 0.0 bis 99.9 STRECKE Zurückgelegte Strecke seit begin des Trainings. Von 0.0 bis 99.9 CALORIEN Verbrante Kalorien seit begin des Trainings. Von 0 bis 999 PULS Puls Geschwindigkeit während des Trainings.
  • Seite 18 Die Bedienung: Einschalten: Stellen Sie die Spannungsversorgung her, das Bedienelement schaltet sich mit einem Piepen ein und alle funktionen am Display werden für 2 Sekunden angezeigt (Abbildung 1). Nun wird die Laufleistung und ein „E“ für 1 Sekunde angezeigt. Nachdem der Startvorgang beendet ist wird auf dem Display das Hauptmenü...
  • Seite 19 Beginner Modus: 1. Nutzen Sie das Drehrad um um den BEGINNER Modus zu wählen, bestätigen Sie die Auswahl mit ENTER. (Abbildung 4) 2. Im Beginner Modus haben Sie 4 Programme zur Auswahl. Mit dem Drehrad können Sie zwischen Beginner 1 bis Beginner 4 wählen, mit Enter wählen Sie das Programm.
  • Seite 20 Sporty Modus: 1. Nutzen sie das Drehrad und wählen Sie SPORTY aus, bestätigen Sie mit Enter (Abbildung 8). 2. Im SPORTY Modus stehen Ihnen 4 Trainingstypen zur Verfügung, mit dem Drehrad können Sie zwischen diesen wählen. Mit Enter bestätigen Sie das Programm. (Abbildung 9) 3.
  • Seite 21 Watt Modus: 1. Wählen Sie mit dem Drehrad den „WATT“ Modus (Abbildung 13) aus und bestätigen Sie mit Enter. 2. Der Standartwert liegt bei 120 und Blinkt. Sie können den Wert mit dem Drehrad ändern (Abbildung 14), Sie können mit Enter bestätigen. 3.
  • Seite 22 Abschalten: Nach dem Training halten Sie weiterhin die Handgriffe fest, rücken Sie auf die Recovery Taste. Alle angezeigten Funktionen werden gestoppt und es wird „TIME“ angezeigt. Es startet ein Countdown von 00:60 und läuft runter auf 00:00. Das Display zeigt Ihnen nun Ihren Status codiert an.

  • Seite 23: Garantiebestimmungen

    Garantiebestimmungen Für das Gerät gewährt InnovaMaxx eine 1-Jahresgarantie zu nachstehenden Bedingungen. Gesetzliche oder vertragliche Sonstige Ansprüche und Rechte werden durch diese Garantie nicht eingeschränkt. Besonders bleiben Gesetzliche Gewährleistungsrechte sowie die Haftung nach dem Produkthaftungsgesetz unberührt. Mit dem Kaufdatum beginnt der Garantiezeitraum, wenn die folgenden Voraussetzungen erfüllt werden: Registrierung des Gerätes Das Gerät muss inerhalb von 14 Tagen schriftlich registriert werden.

  • Seite 24: Innovamaxx Registrierungskarte

    InnovaMaxx Registrierungskarte Bitte füllen Sie alle Felder dieser Karte aus um Ihr Gerät zu registrieren. Geräte-Daten: Produktname: Produkt: Rechnungsnummer: Seriennummer: Kaufdatum: Nutzungsart: Private Nutzung Gewerbliche Nutzung Persönliche Daten: Ansprechpartner: Firma: Nachname: Vorname: Hausnummer.: Straße : Land: PLZ / Ort: Tel.-Nr.*: E-Mail: Handy-Nr.*: Fax-Nr.*:...

  • Seite 25: Reparaturauftrag / Schadensmeldung

    Reparaturauftrag / Schadensmeldung Geräte-Daten Produktname: Produktgruppe: Laufband Rechnungsnummer: Seriennummer: Wo gekauft: Kaufdatum: Zubehör: Nutzungsart Private Nutzung Gewerbliche Nutzung Persönliche Daten Ansprechpartner: Firma: Nachname: Vorname: Hausnummer.: Straße: Land: PLZ/Ort: Tel.-Nr.: E-Mail: Handy-Nr.*: Fax-Nr.*: * Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen. Fehlerbeschreibung Bitte tragen Sie nachfolgend eine kurze, möglichst genau Fehlerbeschreibung ein:(Z.B.
  • Seite 26 Manual German - English...

  • Seite 27: Important Safety Information

    Important Safety Information Please keep this manual with you always.! 1. It is important to read this entire manual before assembling and using the equipment. Safe and effective use can only be achieved if the equipment is assembled, maintained and used properly. It is your responsibility to ensure that all users of the equipment are informed of all warnings and precautions.
  • Seite 28 EXPLODE-VIEW...
  • Seite 29 INNER EXPLODE-VIEW...

  • Seite 30: Assembly & Tools

    Assembly & Tools:...

  • Seite 31: Parts List

    PARTS LIST: Description Description Computer 31L/R Swing rod tube Foam grip Φ23*3*500 Bolt M8*75*13*S14 Bushing Φ14*Φ8.3*59 Hand pulse grip Middle handle bar Spacer 1 End cap ф25*16 Washer d8*Φ16*1.5 Washer d6*Φ12*1 Nylon nut M8*H7.5*S13 Screw ST4*19 Bolt M8*16 Arc washer d8*Φ20*2*R30 Spring washer d8 Bolt M8*30*S6 End cap with wheel...
  • Seite 32 Trunk line Connector Screw M5*16*Φ10 Spring washer 1/2" Front post 60L/R Nylon nut 1/2*20*H8*S19 Description Description Idler wheel Ф39*Ф34*24 End cap S18 Wave washer d12*Φ15.5*0.3 Adjusting End cap Rear bottom tube Nylon nut M8*H7.5*S13 End cap S13 Nut M8*H5.5*S14 Washer d8*Φ20*2 Nut M8*H16*S13 Tension spring Φ2.7*Φ16*65*N8 Adapter...
  • Seite 33 Washer d24*Φ40*3 Screw M5*10*Φ8 Crank cap Φ44*10 Crank 250*165*72.5*1/2*20 Round magnet Φ15*7 Washer d5*Φ13*1 Belt roller Spanner S6 Belt 6PJ350 Spanner S13-14-15 84L/ Front post cover Spanner S17-19 Bolt M6*12*S10 Spanner S8 Washer d6*Φ16*1.5 Spanner S5 Bearing 6001-2RS Step 1:...
  • Seite 34 a.Assembly the front bottom tube(40) and rear bottom tube(63) on the main frame(48) with bolt(41), arc washer(38) and cap nut(65).
  • Seite 35 ： Step 2 a. Connect the trunk line 1(28) to the trunk wire 3(50) well. b. Lock the front post(30) on the main frame(48) by the bolt (37) and arc washer(38).
  • Seite 36 ： Step 3 a. Assemble the swing rod tube(31L/R) on each swing axes of the front post(30),and then lock it by the bolt(17), spring washer(8) and washer(19); b. Lock the rear connector(58) on each crank axes of the main frame(48) by the bolt(55L/R),wave washer(56),spring washer(59) and nylon nut(60L/R);...
  • Seite 37 ： Step 4 Assemble the pedal(51L/R) on each Connecting rod(44L/R) by the bolts(47) , washers(35) and nylon nuts(36).
  • Seite 38 Step 5： Assemble the handlebar (14L/R) on each swing rod post(31L/R) by the bolts(21),bolts (22).
  • Seite 39 ： Step 6 Assemble the mid-handlebar post(4) on the front post(30) by the bolts(9) and spring washers(8),then fasten the handlebar clamp cover (10).
  • Seite 40 ： Step 7 a.Connect the computer(1) wire to the trunk wire 1(28); b.Lock computer(1) on the computer support of the front post(30) by the screws(27) and then Insert the pulse wire(12) into the back hole of the computer(1). c.Lock the water bottle cage(25) on the front post(30) by screws(29),washers(26) and then put the water bottle(49) into the water bottle cage(25).
  • Seite 41 Step 8: 1. Insert the adapter(66) plug into the hole of mainframe (48) and then turn on power. 2. Assembling finished.

  • Seite 42: Stretch Exercise

    Quick Start Guide Stretch exercise No matter how you do sports, please do some stretch at first, The warm muscle will extend easily, so warm up yourself with 5-10minutes, Then We suggest the following stretch exercise, five times.10counts for each time or longer do these exercise again after sports.
  • Seite 43 your groin as possible. Gently push your knees towards the floor. Hold for 15 counts.Then relax and repeat 3 times. (picture 5).
