SPORTSTECH HGX200 Bedienungsanleitung Seite 145

PASSO 17

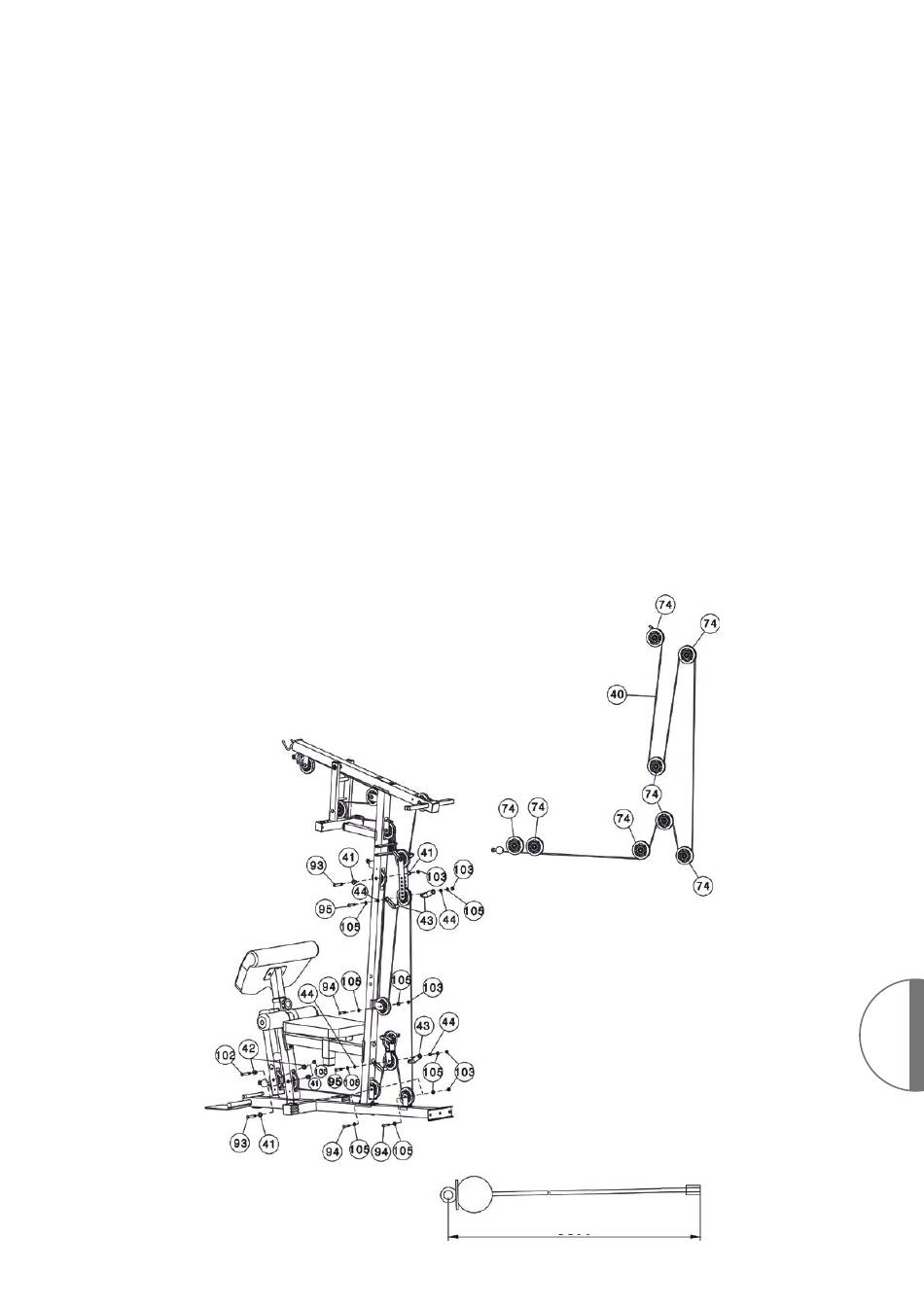

A.Attaccare l'estremità del cavo inferiore da 4070 MM (40#) attraverso l'apertura dell'estensore gambe, Posizionare 1
puleggia sul cavo, assicurarla con 1 Bullone a Brugola M10X60 (102#),2 boccole (42#) e 1 Dado M10 (103#).
B.Tira indietro il cavo, posiziona 1 puleggia sul cavo, assicurala con 1 Bullone a Brugola M10X65 (93#),2 boccole
(41#) e 1 Dado M10 (103#).
C.Tira indietro il cavo, posiziona 1 puleggia sul cavo, assicura la puleggia con 1 Bullone a Brugola M10X45 (94#),2
rondelle Ø10 (105#) e 1 Dado M10 (103#).
D.Tira il cavo attorno alla puleggia e verso su, posiziona 1 puleggia sul cavo, assicurala con q Bullone a Brugola M10*50
(95#),2 rondeller Ø10 (105#) ,2 boccole (44#),2 contenitori per cavo (43#) e 1 Dado M10*65 (93#).
E.Tira il cavo attorno alla puleggia e verso giù, posiziona 1 puleggia sul cavo, assicurala allo stesso modo del punto C.
F.Tira il cavo attorno alla puleggia e verso su, posiziona 1 puleggia sotto al cavo, asicurala con la doppia staffa sospesa
allo stesso modo dello STEP 14 E.
G.Tira il cavo attorno alla puleggia e verso giù, posiziona 1 puleggia sul cavo, assicurala con 1 Bullone a Brugola M10*45
(94#),2 rondelle Ø10 (105#) e 1 Dado M10 (103#).
H.Tira il cavo attorno alla puleggia e verso su e raggiungi l'apertura davanti al telaio verticale frontale, posiziona 1 puleggia
sotto il cavo e assicurala allo stesso modo del punto B.
