Commandes, Indicateurs et Connecteurs du
Contrôleur
On présente ci-dessous le tableau de commande du Contrôleur ainsi
que les tableaux d'interconnexion.Pour de plus amples détails, se
reporter à la section "Technical Information".

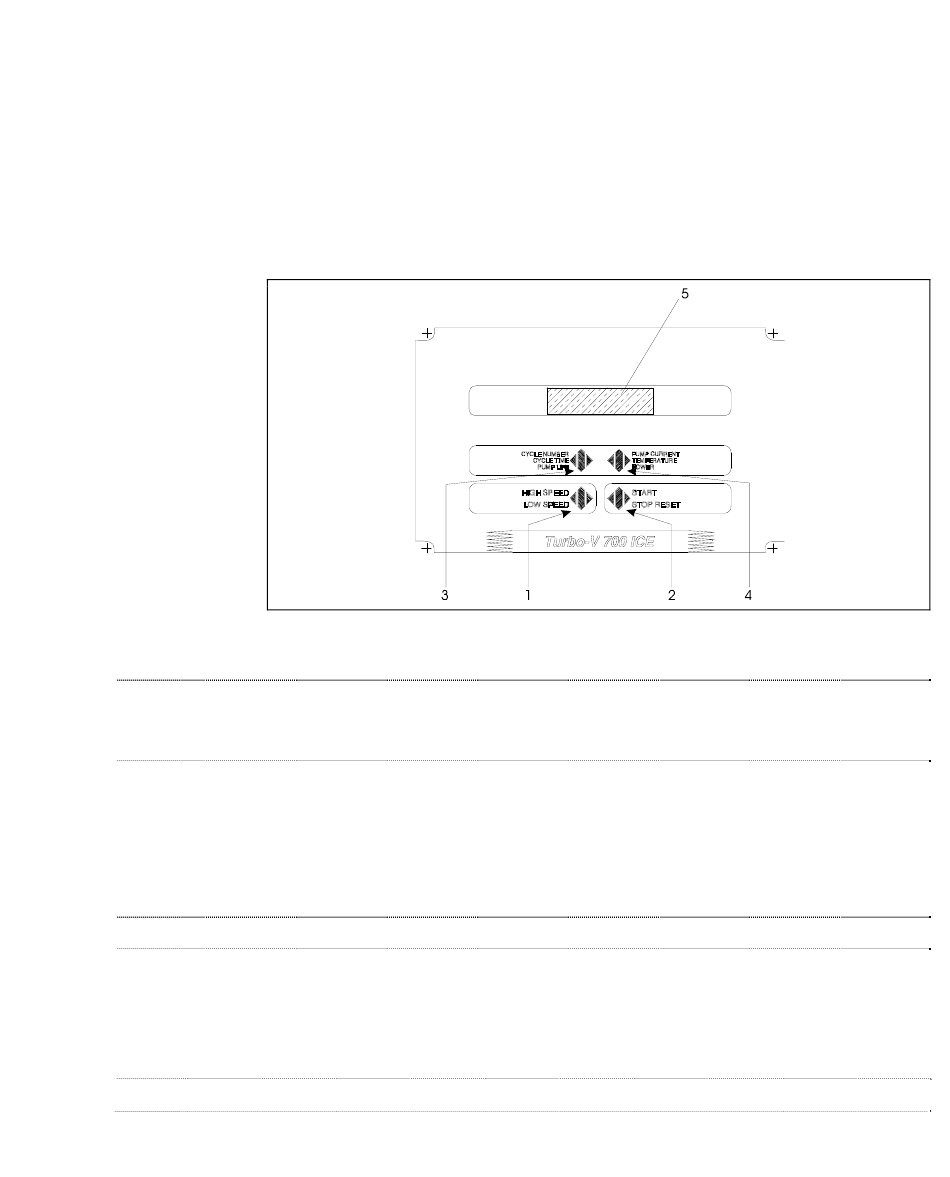

Figure 2
1
Bouton de sélection du mode HIGH/LOW SPEED. Il n'est actif que lorsque le mode de commande
est sélectionné depuis le tableau frontal. La pression répétée de ce bouton permet de passer
cycliquement de HIGH SPEED à LOW SPEED
2
Interrupteur envoyant les commandes de START, STOP ou RESET. Il n'est actif que lorsque le
mode de commande est sélectionné depuis le tableau frontal. Une première pression de
l'interrupteur active la phase de mise en marche; une deuxième pression provoque l'arrêt de la
pompe. Si la pompe s'est arrêtée automatiquement à cause d'une panne, il faut presser cet
interrupteur une première fois pour effectuer la mise à zéro du contrôleur et une deuxième fois
pour remettre la pompe en marche.
3
Interrupteur rappelant sur l'afficheur les paramètres de cycle number, cycle time et pump life.
4
Bouton permettant de rappeler sur l'afficheur les paramètres de pump current, pump temperature,
pump power et rotational speed, valeur du flux relevée, type de gaz et état de l'alarme. Il est
toujour actif indépendemmant du type de mode de fonctionnement choisi. En pressant
simultanément les boutons 3 et 4 pendant 2 secondes au moins, on active un programme avec
lequel il est possible de sélectionner certains paramètres opérationnels.
5
Ecran alphanumérique à cristaux liquides: matrice de points, 2 lignes x 16 caractères.
Turbo-V 700 ICE Controller User Manual / 87-900-904-01 (L)
Tableau frontal des Contrôleurs 969-9446 et 969-9546
3
Mode d'emploi
Utilisation
43/262
