4 Manual de istrucciones
Uso

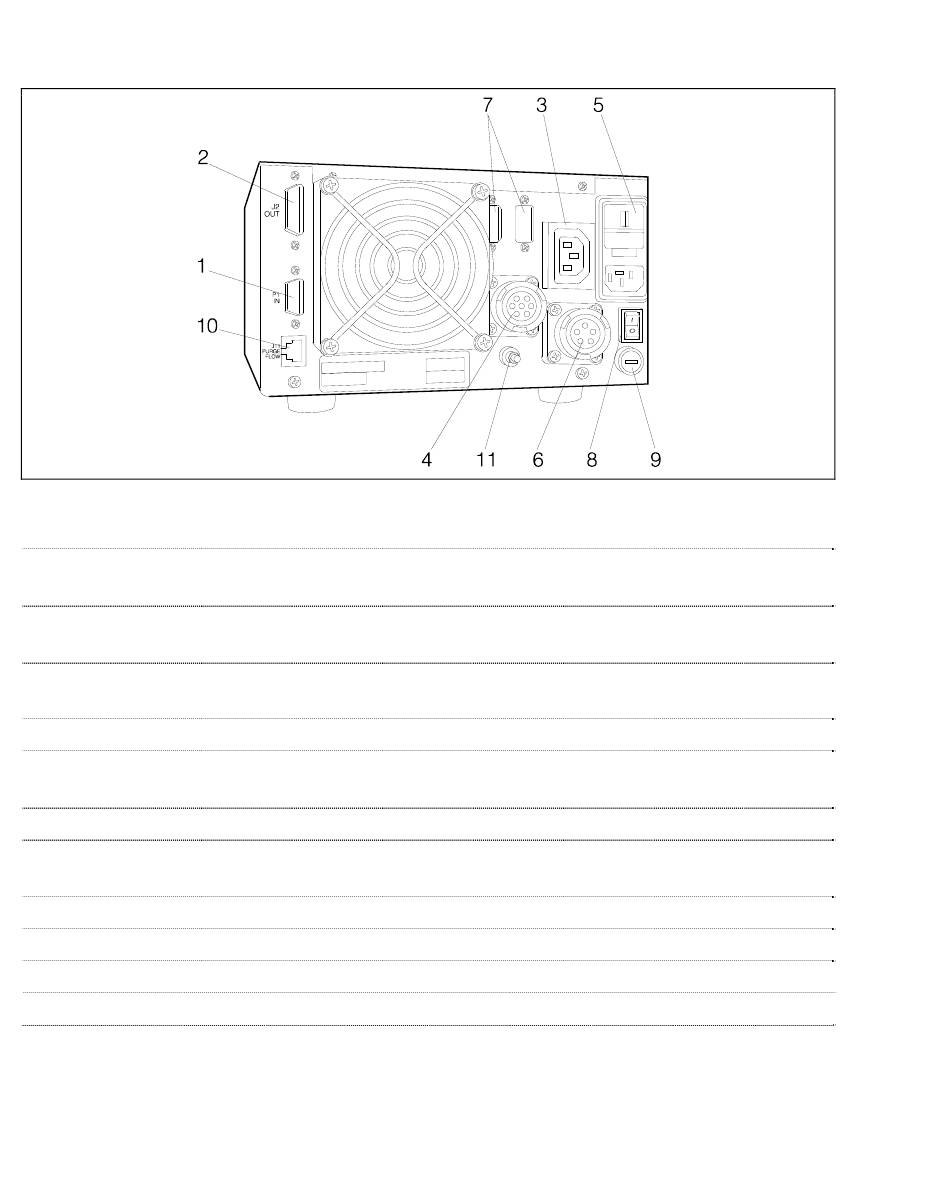

Figura 3
1 Conector de entrada de las señales lógicas (el conector de acoplamiento se suministra
con el conector puente específico de cierre).
2 Conector de salida de las señales lógicas y de comprobación de la corriente de la
bomba.
3 Toma de salida de potencia (120 Vac, 1 A) para la alimentación de los dispositivos
opcionales (vent device, relè de activación de la bomba primaria, etc.).
4 Conector del cable de la bomba.
5 Módulo de entrada de la alimentación para el controler. Comprende el fusible de
protección, el cambiador de tensión, la toma de alimentación de potencia y el filtro EMC.
6 Conector para el cable de alimentación del heater jacket.
7 Alojamiento previsto para el conector del puerto de comunicación serie RS-232 - RS-422
- RS-485 (suministrada como opción).
8 Interruptor de línea.
9 Fusible sobre alimentación del heater jacket.
10 Conector para cable de conexión al indicador del flujo (flow meter).
11 Conexión de tierra.
56/262
Panel trasero del controler 969-9446 y 969-9546
