Commandes, Indicateurs et Connecteurs du
Contrôleur

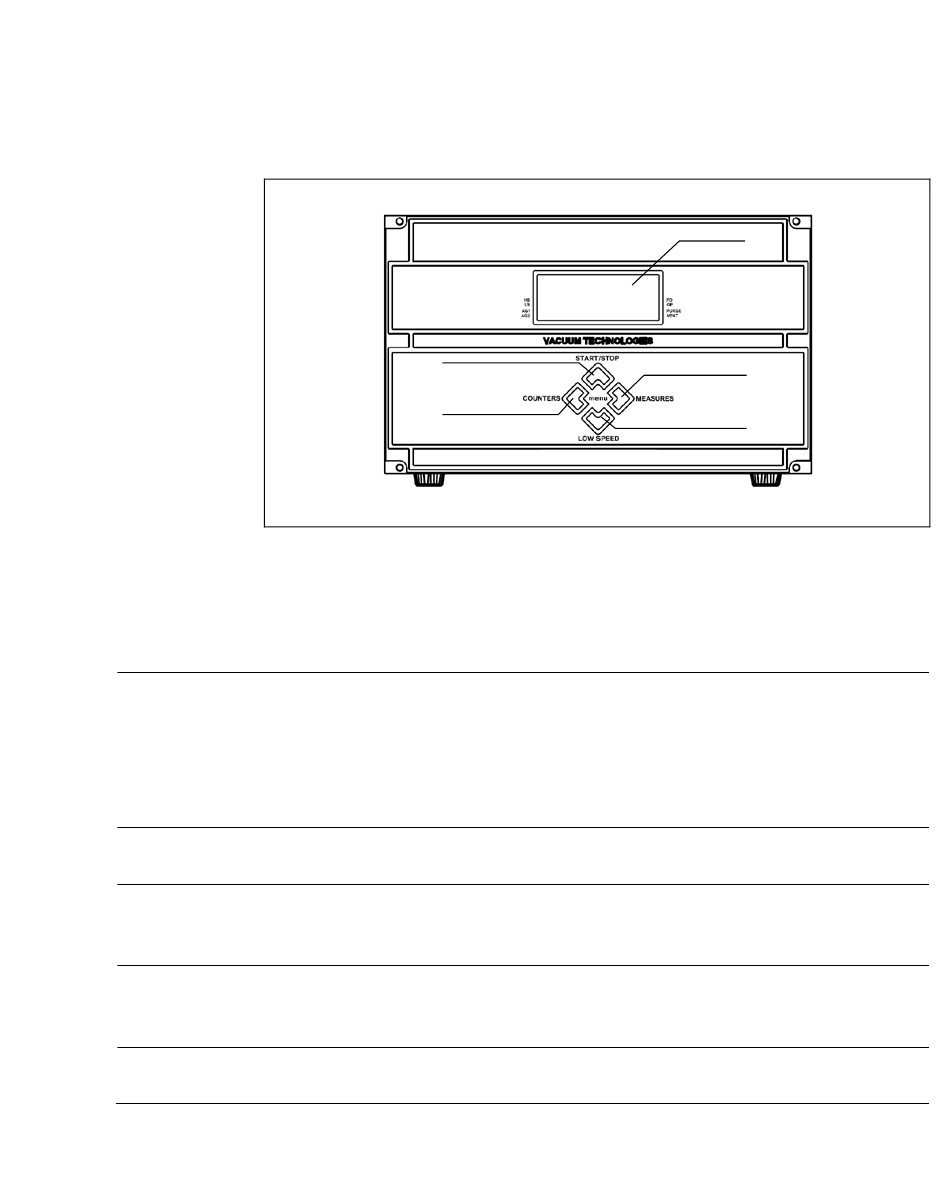

Figure 2
Les fonctions des touches dépendent du contexte (fenêtre principale,
menu de configuration, etc.).
1
Bouton de sélection des modalités START, STOP, RESET. Il est actif seulement si le
contrôle depuis le tableau fontal a été sélectionné. Une première pression de ce bouton
active la phase de mise en marche; une deuxième pression provoque l'arrêt de la
pompe. Si la pompe s'est arrêtée automatiquement à cause d'une panne, il faut appuyer
sur ce bouton une première fois pour effectuer la mise à zéro du contrôleur et une
deuxième fois pour remettre la pompe en marche.
2
Bouton rappelant sur l'afficheur les paramètres de cycle number, cycle time et pump life
et numéro de série.
3
Bouton permettant de rappeler sur l'afficheur les paramètres de pump current, pump
temperature, pump power et rotational speed. Il est toujours actif indépendamment du
type de mode de fonctionnement choisi.
4
Bouton de sélection des modalités HIGH/LOW SPEED. Il est actif seulement si le
contrôle depuis le tableau fontal a été sélectionné. En le pressant plusieurs fois on
commute la modalité entre HIGH SPEED et LOW SPEED.
5
Ecran alphanumérique à cristaux liquides rétro-illuminé: matrice de points, 4 lignes x 16
caractères.
Turbo-V 701 Rack Controller User Manual / 87-901-032-01
1
2
Turbo-V 701 Rack
Tableau Frontal des Contrôleurs X3501-64002
3
Mode d'emploi
Entretien
5
3
4
45/288
