Gebrauchsanleitung
Gebrauch

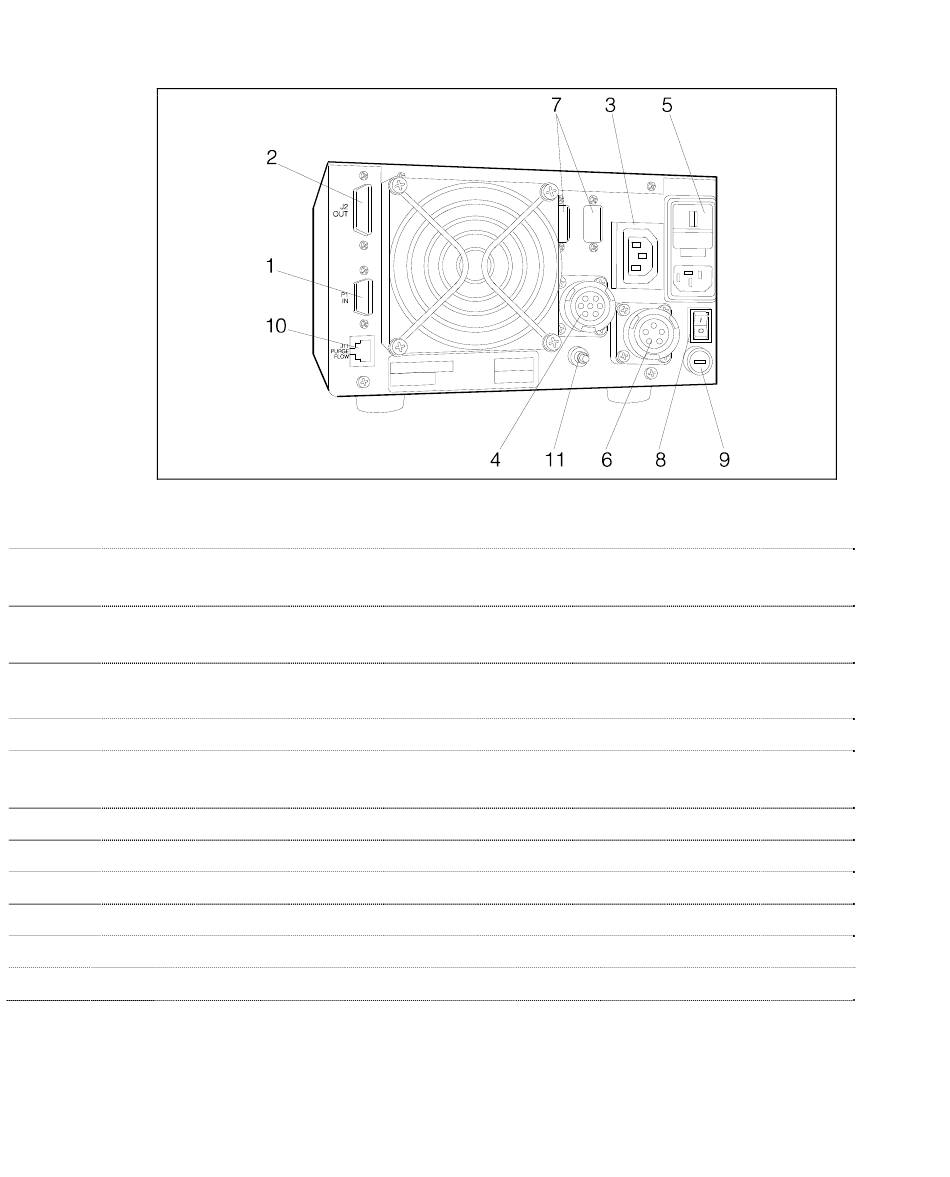

Abbildung 3
1
Eingangsverbinder der logischen Signale (der Kupplungsverbinder wird mit einer
Wiederver-schließbrücke geliefert).
2
Ausgangsverbinder der logischen und Pumpen-stromkontrollsignale , sowie der
Ansteuerfrequenzen.
3
Steckverbinder für Ausgangsleistung (120 Vac, 1 A) zur Versorgung der
Optionsvorrichtungen (Lüfterrad, Relais zur Ansteuerung der Hauptpumpe, usw.).
4
Pumpenkabelverbindung.
5
Versorgungseingangsmodul für den Controller. Umfaßt die Schutzsicherung, den
Spannungs-wandler, die Leistungsanschlußbuchse und den EMC-Filter.
6
Verbindung für Versorgungskabel "heater jacket".
7
Platz für den Verbinder des seriellen Anschlusses RS-232 - RS-422 - RS485 (Option).
8
Hautptschalter.
9
Sicherung an Versorgungskabel "heater jacket.
10
Steckverbinder für Anschlußkabel zum Durchflußmesser (flow meter).
11
Erdungsanschluß.
32/262
Rückseitige Tafel der Controller 969-9446 und 969-9546
Turbo-V 700 ICE Controller User Manual / 87-900-904-01 (L)
