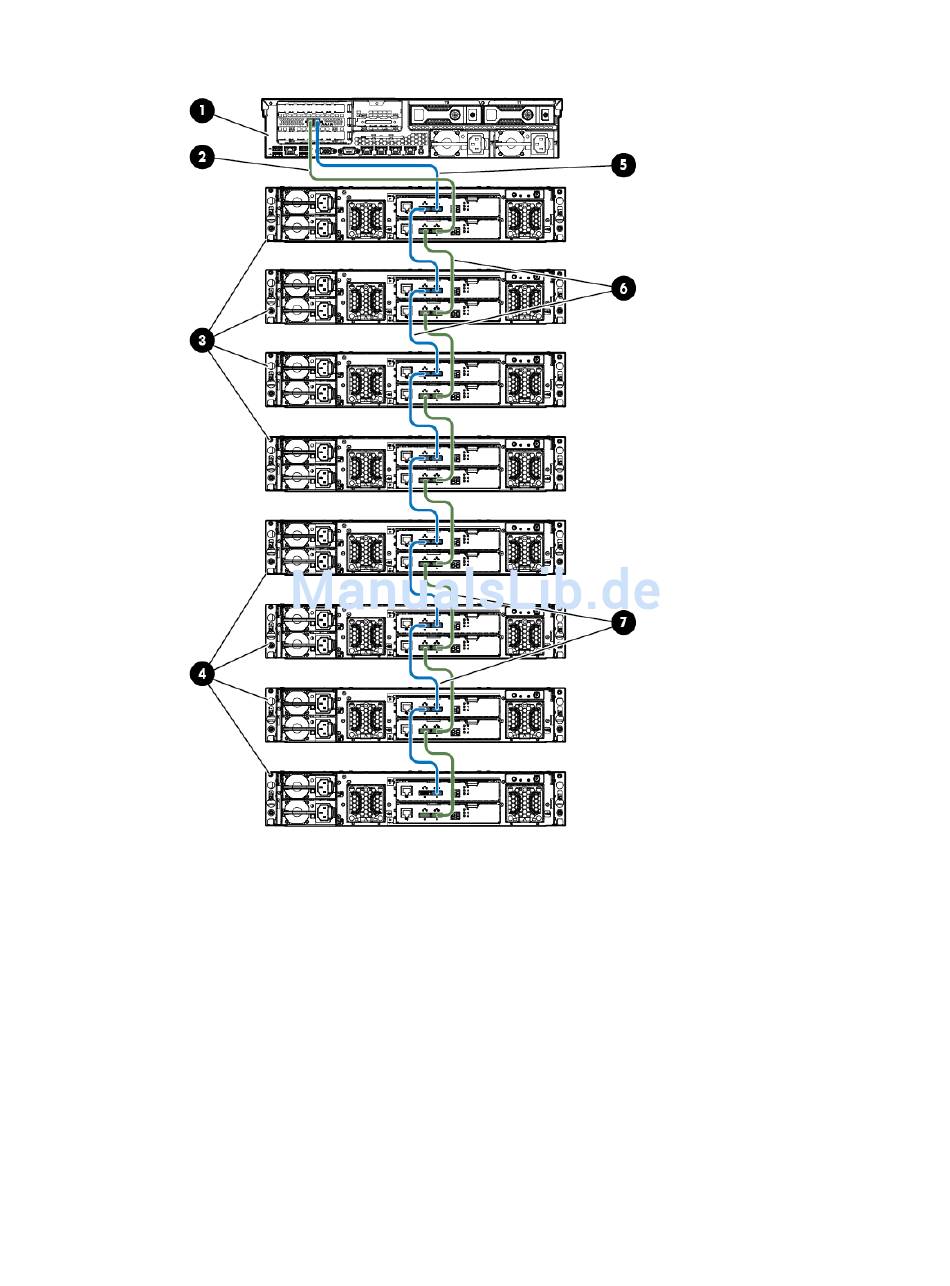

Abbildung 27 HP StoreEasy 1x50 System mit dem P441 Controller in einer
Dualdomänenkonfiguration (beste Leistung)
1. P441 Controller
2. Verbindung vom P441 Controller mit Port 2 am I/O-Modul B am oberen Disk Enclosure in Gruppe 1
3. Gruppe 1 von vier D2000/D3000 Disk Enclosures
4. Gruppe 2 von vier D2000/D3000 Disk Enclosures
5. Verbindung vom P441 Controller mit Port 2 am I/O-Modul A am oberen Disk Enclosure in Gruppe 1
6. Verbindungen zwischen den Disk Enclosures in Gruppe 1
7. Verbindungen zwischen den Disk Enclosures in Gruppe 2

Verbindung mit dem HP StoreEasy 1000 Storage

Verwenden Sie entweder die Direktanschluss- oder die iLO-Methode, um den HP StoreEasy 1000
Storage zu verbinden.
Verbindung mit dem HP StoreEasy 1000 Storage 35
