HP StoreEasy 1000 Storage Handbuch Seite 9

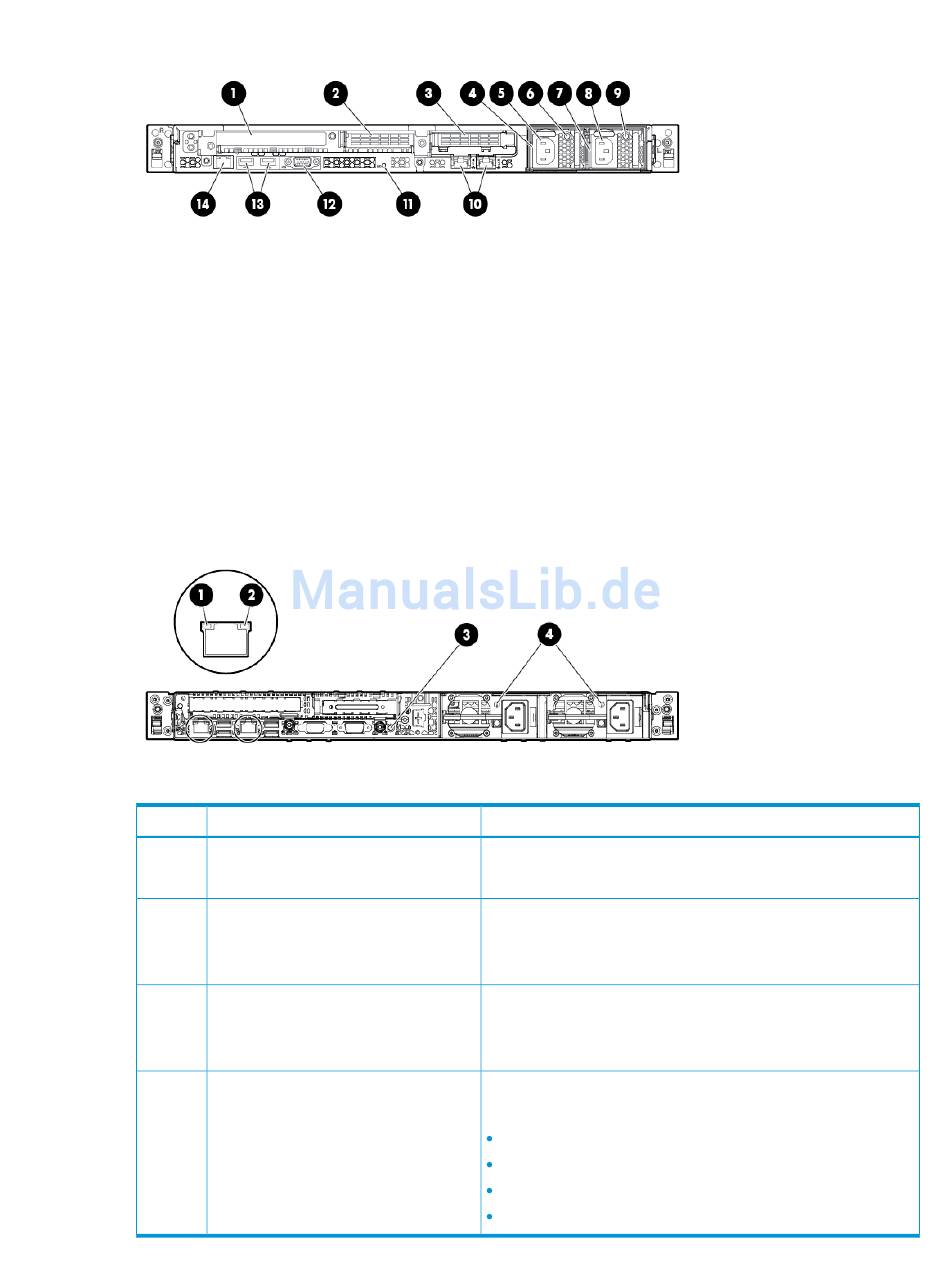

Abbildung 3 Komponenten auf der Rückseite des HP StoreEasy 1450 Storage
1. PCIe3-Steckplatz 1 (primär, verknüpft mit Prozessor 1)
3. PCIe3-Steckplatz 3 (sekundär, verknüpft mit Prozessor
2)
5. Netzanschluss von Netzteil 1 (optional)
7. Einschub von Netzteil 2
9. LED Netzteil 2
1 1. UID-LED
13. USB 3.0-Anschlüsse
Abbildung 4 LEDs und Tasten auf der Rückseite des HP StoreEasy 1450 Storage
Nr. Beschreibung
1 LED für NIC-Verbindung
2 NIC-Status-LED
3 UID-LED/-Taste
4 Netzteil-LEDs
2. PCIe3-Steckplatz 2 (primär, verknüpft mit Prozessor 1)
4. Einschub von Netzteil 1
6. LED von Netzteil 1 (optional)
8. Netzkabel von Netzteil 2
10. Integrierter 2x1 GbE Netzwerkadapter
12. Monitoranschluss
14. Dedizierter iLO-Anschluss
Status
Grün = Verbindung vorhanden
Aus = Keine Verbindung vorhanden
Grün = Aktivität vorhanden
Grün blinkend = Aktivität vorhanden
Aus = Keine Aktivität vorhanden
Blau = Aktiviert
Blau blinkend = System wird remote verwaltet
Aus = Deaktiviert
Grün = Normal
Aus = Eine oder mehrere der folgenden Bedingungen liegen vor:
Stromversorgung nicht verfügbar
Netzteil ausgefallen
Netzteil im Standby-Modus
Netzteilstromgrenzwert überschritten
Hardwarekomponenten 9
