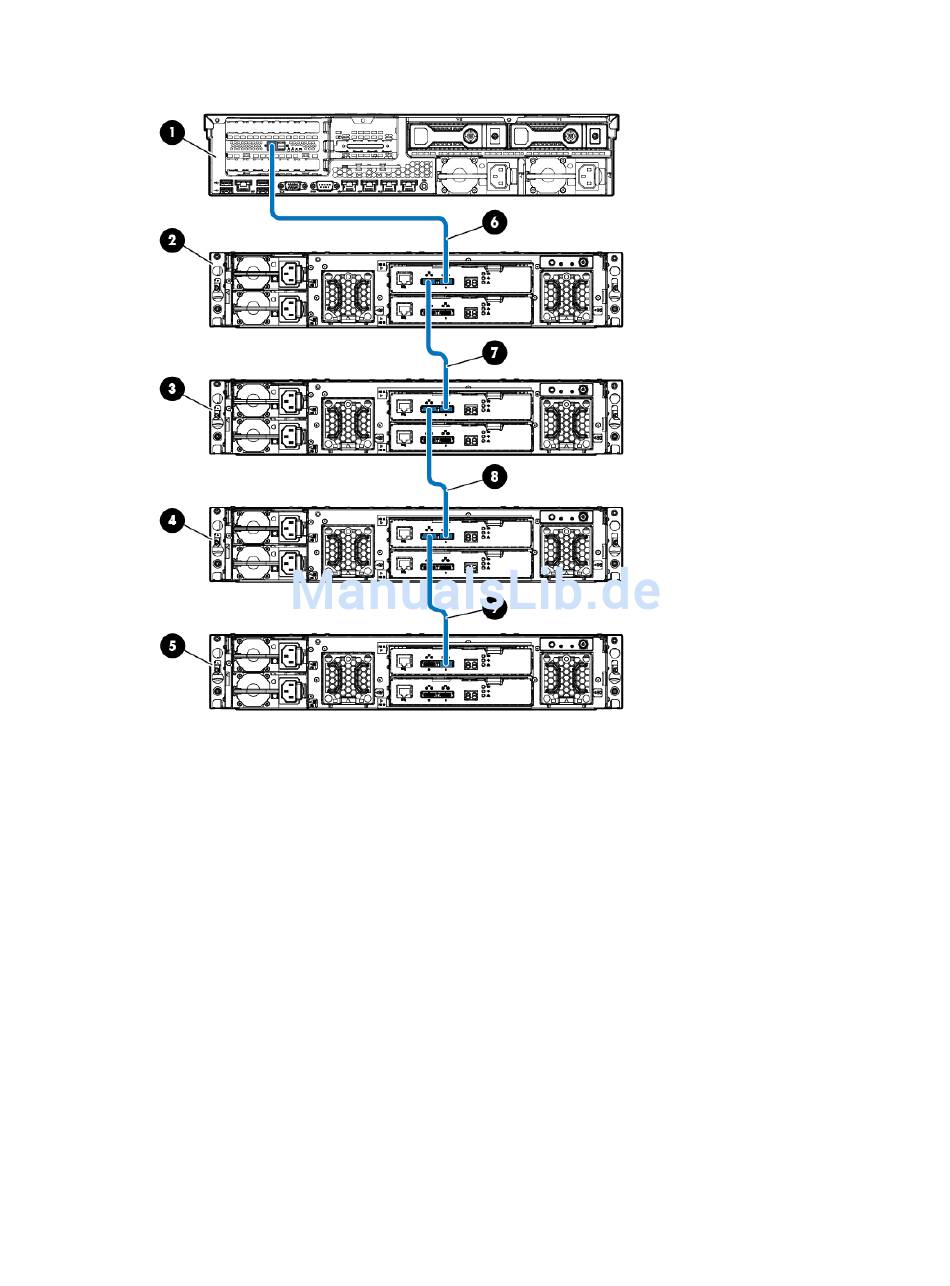

Abbildung 23 HP StoreEasy 1x50 System mit dem P441 Controller in einer
Einzeldomänenkonfiguration
1. P441 Controller
2. D2000/D3000 Enclosure 1
3. D2000/D3000 Enclosure 2
4. D2000/D3000 Enclosure 3
5. D2000/D3000 Enclosure 4
6. Verbindung vom P441 Controller mit Port 2 am I/O-Modul am Disk Enclosure 1
7. Verbindung von Port 1 des I/O-Moduls A am Disk Enclosure 1 mit Port 2 des I/O-Moduls A am D2600 Disk
Enclosure 2
8. Verbindung von Port 1 des I/O-Moduls A am Disk Enclosure 2 mit Port 2 des I/O-Moduls A am D2600 Disk
Enclosure 3
9. Verbindung von Port 1 des I/O-Moduls A am Disk Enclosure 3 mit Port 2 des I/O-Moduls A am D2600 Disk
Enclosure 4
