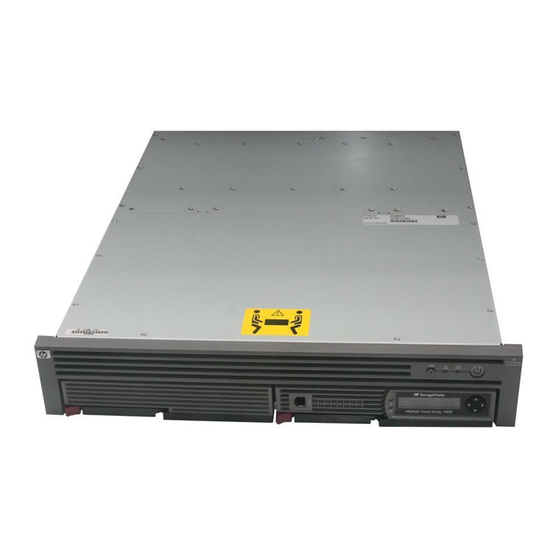

HP StorageWorks MSA 1500 CS Austauschanleitungen

HP StorageWorks
MSA1500 CS Fibre
Channel-I/O-Modul
Diese Anleitungen beziehen sich auf
die MSA1500 CS Produktfamilie. Die
Komponente kann auch in anderen HP
Produkten verwendet werden. Ausführliche
Austauschanleitungen finden Sie in der
Dokumentation zum jeweiligen Produkt.
Wenn für das Produkt, in dem die Komponente ausgetauscht wird,
noch eine HP Garantie besteht, erfolgt die Bereitstellung des in dieser
Anleitung genannten Ersatzteils bzw. der Ersatzteile gemäß den
Bestimmungen der entsprechenden, zum Produkt gehörigen Garantieerklärung
der Hewlett-Packard Company. Eine Kopie dieser Garantieerklärung kann
unter folgender Adresse eingesehen werden:
http://h18006.www1.hp.com/products/storageworks/warranty.html
Bei einer von Dritten gebraucht gekauften Komponente (Produkt mit
abgelaufener Garantie) erfolgt die Bereitstellung des in dieser Anleitung
genannten Ersatzteils bzw. der Ersatzteile gemäß der speziellen
Garantieerklärung der Hewlett-Packard Company, die unter folgender Adresse
eingesehen werden kann: http://customerops.corp.hp.com/1sw/
pdm_om/warranty_support/policies/2330100.doc
Für das Ersatzteil gilt entweder die Garantiefrist der Komponente, die ersetzt
wird, oder eine Garantiefrist von neunzig Tagen, die mit der Installation des
Ersatzteils beginnt, je nachdem, welche Frist länger ist.
Inhaltliche Änderungen dieses Dokuments behalten wir uns ohne Ankündigung
vor. Die Informationen in dieser Veröffentlichung werden ohne Gewähr für ihre
Richtigkeit zur Verfügung gestellt. Insbesondere enthalten diese Informationen
keinerlei zugesicherte Eigenschaften. Alle sich aus der Verwendung dieser
Informationen ergebenden Risiken trägt der Benutzer. Die Garantie für dieses
Austauschprodukt ist ausschließlich wie weiter oben angegeben. Aus dem
vorliegenden Dokument sind keine weiter reichenden Garantieansprüche
abzuleiten. Hewlett-Packard haftet – ausgenommen für die Verletzung des
Lebens, des Körpers, der Gesundheit oder nach dem Produkthaftungsgesetz –
nicht für Schäden, die fahrlässig von HP, einem gesetzlichen Vertreter oder
einem Erfüllungsgehilfen verursacht wurden. Die Haftung für grobe
Fahrlässigkeit und Vorsatz bleibt hiervon unberührt.
© Copyright 2004 Hewlett-Packard Development Company, L.P.
Dieses Dokument ist durch die Urheberrechtsgesetze der Vereinigten Staaten
von Amerika geschützt. Ohne vorherige schriftliche Genehmigung der
Hewlett-Packard Development Company, L.P darf kein Teil dieses Dokuments
kopiert, reproduziert oder übersetzt werden.
Gedruckt in Singapur.
MSA1500 CS Fibre Channel-I/O-Modul Austausch anleitungen
Erste Ausgabe (April 2004)
Teilenummer: 361697-041
Austausch
anleitungen
361697-041
Zu diesem Dokument
In diesem Dokument wird die Vorgehensweise zum Austauschen eines
fehlerhaften MSA1500 CS Fibre Channel-I/O-Moduls in HP StorageWorks
Modular Smart Array (MSA) Storage-Systemen beschrieben.
Verifizieren des Fehlers
Verifizieren Sie mithilfe der folgenden Schritte den Komponentenfehler, bevor
Sie das Fibre Channel-I/O-Modul austauschen.
■ Überprüfen Sie, ob auf dem LCD-Display des Controllers eine der in
Tabelle 1 aufgeführten Fehlermeldungen angezeigt wird.
Tabelle 1: Fehlermeldungen auf dem LCD-Display
Nr.
515 FIBRE DEVICE HARDWARE FAILURE
(Hardware-Fehler der Fibre-Komponente)
516 FIBRE SUBSYSTEM LINK FAILURE
(Fibre-Subsystem-Verbindungsfehler)
■ Die Status-LED auf der Rückseite des Fibre Channel-I/O-Moduls leuchtet
nicht oder blinkt gelb 1.
■ Die 1-GB-LED blinkt gelb 2.
■ Die 2-GB-LED blinkt gelb 3.
1
2
3
Abbildung 1: Systemfehleranzeige
Bevor Sie beginnen
Lesen Sie die folgenden Warnhinweise und Informationen, bevor Sie mit den
Schritten zum Austauschen einer Komponente beginnen.
Sicherheitshinweise für Laser
Vorsicht:
Beachten Sie die folgenden Sicherheitshinweise, um
Verletzungsgefahr durch Laserstrahlung und Beschädigungen der
Geräte zu vermeiden:
■ Öffnen Sie keine Abdeckungen, nehmen Sie keine
Steuerungen oder Einstellungen vor, und führen Sie mit dem
Lasergerät keine anderen Schritte als die hier angegebenen
durch.
■ Schauen Sie nicht in den Laserstrahl, wenn Abdeckungen
geöffnet sind.
Achtung:
Stellen Sie sicher, dass das Ersatzteil zur Hand ist, bevor
Sie die fehlerhafte Komponente entfernen. Durch das Entfernen
einer Komponente wird die Kühlung innerhalb des Gehäuses
beeinflusst.
Achtung:
Die Komponenten können durch elektrostatische
Entladung beschädigt werden. Verwenden Sie einen
angemessenen Antistatik-Schutz. Weitere Informationen finden Sie
in der Dokumentation, die mit Ihrem System geliefert wurde.
Achtung:
Diese Anleitungen müssen beim Austauschen von
Komponenten im MSA unbedingt befolgt werden. Wenn nicht
ordnungsgemäß vorgegangen wird, ist ein Datenverlust oder eine
Beschädigung der Komponenten nicht auszuschließen.
Hinweis:
Vor dem Austauschen eines Controllers muss der gesamte
Systemzugriff (z. B. Anwendungs-, System-I/O- oder
RAW-Gerät-Dateipfad/e) für das Gerät beendet werden.
Meldung
